イーサネットCommsのIC693CPU364イーサネット インタフェース・モジュール/デルタのアナログ入力モジュール

すばらしい配達大きいプロダクト、完全なコミュニケーション同様に!!A++++

—— カルロス

大きい取り引き。速い船積みおよびよいサービス。推薦される!!!!!!!!!

—— バガヴァッド

オンラインです

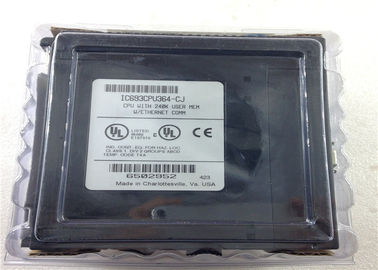

イーサネットCommsのIC693CPU364イーサネット インタフェース・モジュール/デルタのアナログ入力モジュール

大画像 :  イーサネットCommsのIC693CPU364イーサネット インタフェース・モジュール/デルタのアナログ入力モジュール

商品の詳細:

起源の場所: アメリカ合衆国
ブランド名: GE Fanuc
モデル番号: IC693CPU364

お支払配送条件:

最小注文数量: 1
価格: negotiable
パッケージの詳細: オリジナル箱で新しい
受渡し時間: 2-3 の仕事日
支払条件: トン/ Tは、ウェスタンユニオン
詳細製品概要
ブランド: GE Fanuc モデル 1: IC693CPU364
モデル 2: IC693CPU364-FK モデル 3: IC693CPU364-CJ
モデル 4: IC693CPU364-AC 起源の場所: アメリカ合衆国
モデル 5: IC693CPU364-AB モデル 6: IC693CPU364-CGI
ハイライト:

analog interface module

,

plc power supply module

イーサネットCommsの余分な電源モジュールGE Fanuc IC693CPU364 CPUモジュール











CPUは埋め込まれたイーサネット インターフェイスが付いている単一スロットCPUモジュールをタイプします
システム8 (CPUのベースプレート+ 7拡張やリモート)ごとの総ベースプレート
から必要な負荷は供給+5 VDCのから1.51 Ampsを電源
プロセッサ スピード25メガヘルツ
プロセッサのタイプ80386EX
イーサネット ヒューズ、取り替え可能な2.69x2.69x6.1 mm、125V、1Aの遅い機能
包囲された実用温度0から60の摂氏温度(32から140華氏温度)の
典型的なスキャン率論理(ブール接触)の1Kごとの0.22ミリ秒
ユーザーの記憶(総) 240Kバイト。注:利用できるユーザー・プログラムの記憶の実寸
%R、%AIおよび%AQのために形成される量によって決まります
構成可能の単語の記憶は(下記参照)をタイプします
分離した入力ポイント- %I 2,048
分離した出力ポイント- %Q 2,048
分離した全体的な記憶- %G 1,280ビット
内部コイル- %M 4,096ビット
出力は(一時的な) - %T 256ビットを巻きます
システムの状態は- %S 128ビット(%S、%SA、%SB、%SC - 32ビットをそれぞれは参照します
レジスタ記憶装置- 128からの16,384ワードに128のワードの増分で構成可能%R
Logicmasterを使っておよび制御を使って128から32,640ワードから
版2.2。
アナログ入力- 128からの16,384ワードに128のワードの増分で構成可能%AI
Logicmasterを使っておよび制御を使って128から32,640ワードから
版2.2。
アナログ出力- 128からの16,384ワードに128のワードの増分で構成可能%AQ
Logicmasterを使っておよび制御を使って128から32,640ワードから
版2.2。
システムは登録します(tableviewingただ参照のために;論理プログラムで参照することができません)
28ワード(%SR)
タイマー/カウンター>2,000
はいシフト レジスタ
作り付けのシリアル ポート1 (PLCの電源の使用コネクター)。サポートSNP/SNPX
奴隷。SNP/SNP-Xのマスター、RTUの奴隷、またはCCMのためにCMMモジュールを要求します;RTUのマスター サポートのためのPCMモジュール。
コミュニケーション イーサネット(内部) - AAUIか10BASE-T。AAUIは要求します
外的なトランシーバー。10BASE-Tは直接です。
イーサネット(付加的な) -サポート イーサネット選択は天才、Profibus、FIPのために選択モジュールをmodules.LAN要求します。
はい手数料
電池によって支持される時計はい
割り込みサポートは周期的なサブルーチン特徴を支えます。
タイプの記憶貯蔵のRAMおよびフラッシュ
はいPCM/CCMの両立性
はい浮動小数点の数学サポート、ファームウェア・ベース





注:ある早いモジュールで、LEDによって分類される「PS港SNP」を代りに」は言う「かもしれません;さもなければ、モジュールは同一です。










他の優秀なプロダクト

Yasakawaモーター、運転者SG- 三菱モーターHC-、HA
Westinghouseモジュール1C-、5X- エマーソンVE、KJ-
ハネウェル社TC-、TK- GEモジュールIC -
FanucモーターA0- 横川町の送信機EJA-



連絡窓口:アナ
電子メール:wisdomlongkeji@163.com
携帯電話:+0086-13534205279






同じようなプロダクト

GE FANUC IC610MDL175Bの出力モジュール
GE FANUC IC693MDL940Fの出力モジュール
GE FANUC IC693MDL240Eの入力モジュール
GE FANUC CR545PAA12P LOGITROL BD
GE FANUC A16B2203037007Cの電源
GE FANUC IC697CMM711Pのコプロセッサ
GE FANUC IC697CPX935CDの中央処理装置
GE FANUC IC693CHS399の基礎遠隔拡張5スロット
GE FANUC IC610MDL112A PLC
GE FANUC IC610CBL101Aのプログラマブル コントローラ入力/出力のエキスパンダー ケーブル
GE FANUC IC600BF841Lの入力モジュールのアナログ0-10VDCシリーズ6
GE FANUC IC600CB503A GEのプログラマブル コントローラ カード
GE FANUC IC600CB503L GE Prgrammableのコントローラ・カード
GE FANUC IC600CB525K GEのプログラマブル コントローラ カード
GE FANUC IC600LX616Kシリーズ6メモリ・カード
GE FANUC IC600CB500A GEのプログラマブル コントローラ カード
GE FANUC IC600PM542A GEのプログラマブル コントローラ カード
GE FANUC IC693MDL645D 24V POS/NEGの入力
GE FANUC IC600BF923K GEのプログラマブル コントローラ カード
GE FANUC IC600BF921K GEのプログラマブル コントローラ カード
GE FANUC IC600PM503KEシリーズ6電源
GE FANUC IB600BF902K GEのプログラマブル コントローラ カード
GE FANUC IC600BF914K GEのプログラマブル コントローラ カード
GE FANUC IC600YB800B GEのプログラマブル コントローラ カード
GE FANUC IC600PM503K GEのプログラマブル コントローラ カード
GE FANUC IC600YB831C GEのプログラマブル コントローラ カード
GE FANUC IC600BF800K GEのプログラマブル コントローラ カード
GE FANUC IC660ELD021B 16チャネル24-48 Vの流しIn/Out
GE FANUC IC600BF831K GEのプログラマブル コントローラ カード
GE FANUC IC600BF902K GEのプログラマブル コントローラ カード
GE FANUC IC693CPU364 CPUモジュール240Kバイトの構成可能のユーザーの記憶









GE Fanucは90-30 IC693CPU364 128のワードの増分でprogramabaleが構成可能の単語の記憶(%R、%AQ、%AI)および128から32,640ワードに構成可能レジスタ記憶装置のための割り当てられた価値によって240Kバイトの最高で記憶決まるユーザーを備えている単一スロットCPUです。1によって港90-30 IC693CPU364がSNP/SNP-XのマスターCCMを支えるGE Fanucを、またはRTUの奴隷サポートで造りました;RTUのマスター サポートのためのPCMモジュール。GE Fanucに90-30 IC693CPU364 25メガヘルツのプロセッサ スピードがあります。





IC693CPU364は埋め込まれたイーサネット コードおよび1つの作り付けのシリアル ポートが付いている単一スロット中央処理装置(GE Fanucシリーズ90-30から)です。この単位はPLCの「頭脳」で、計算のほとんどが起こるところでです。IC693CPU364のウェブサイトのページのこの単位のための指定を見て下さい。IC693CPU364のための標準アプリケーションはIC693CPU364の標準的なイーサネット インターフェイスにIC693CBL316によってコンピュータの9ピン シリアル ポートを接続していました。IC693CPU364のイーサネット インターフェイスがイーサネット全体的なデータ(EGD)であることが注意されるべきです。イーサネット インターフェイスで造られるこれの利点は単位とのCMM321のような別のイーサネット モジュールを使用する必要はないことです。イーサネット ポートの実際のところ造られる、実際に基づいてIC693CPU364でPLCスロットを救うことができます。





EGDはまたCPU364がHHPのされない構成モードが専門にされた変数を扱うようにします。CMM321とは違って、CPU364は外的なトランシーバーを要求しません。CPU364に10BASE-T港によってに接続することができるトランシーバーで造られるあります。CPU364は外的なトランシーバーを同様に加える機能の加えられた機能性をしかし提供します。これは内部トランシーバーをとばすAAUIの港によってすることができます。イーサネット インターフェイスで、より速いコミュニケーションを作成する使用しないでPLCのバックプレーンをことを伝達し合うより促進して下さい達成できますことができることです造られるのもう一つの利点は別のCPUおよびイーサネット モジュールによって。IC693CPU364に関するノートへのある基本的な事はCPU364を使用するとき取付けられているスロットでフレーム グラウンドに接続しなければならないことです。使用これのための単位のグラウンド ワイヤーを非常に見つけることができます。





CPU364はEPROM無しで抜け目がないファームウェア標準、およびEEPROMを使用しません。IC693CPU364の現在の評価は1Aであり、GE Fanucのヒューズ44A725214-001を使用します。CPU364のための最高CPU容量は80386EXプロセッサを利用する25のMHzです。2048の入れられたポイント、2048の出力されたポイントがあります。レジスタ記憶装置は128から32640ワードに構成可能です。CPU364にファームウェア・ベースの浮動小数点の数学があります。

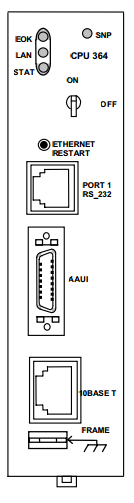

ファームウェアによって9.1をEGD解放すれば構成可能のネーム・リゾリューションの特徴はCPU364.CPU364に持っています4つのLEDライト、イーサネット再始動ボタン、標準的なCPUのkeyswitch、3つの港のコネクターおよび盾のアース接続タブを加えられました。4つのLEDの表示燈はイーサネット インターフェイスおよびPSの港に関係します。ライトの3つはイーサネットのためです:EOK、LANおよびSTAT、および1つはPSの港のためです。イーサネット再始動ボタンに4つの使用があります:

  • LEDテスト
  • 再始動
  • ソフトウェア負荷国家を再始動し、書き入れて下さい
  • 維持の国家を再始動し、書き入れて下さい



CPU364に港1、RS-232、AAUIの港および10Base Tの港があります。これらの港はCPU364が、およびwoを接続するため10Base Tのイーサネット接続しますターミナルかターミナル エミュレータ(港1)は外的なイーサネット トランシーバー(AAUI)ににIEEE 802.3によって接続されるようにします。CPU364のファームウェアはフラッシュ・メモリで、上記のように、貯えられ、シリアル ポートのコネクターで荷を積まれます。これは積込み機およびソフトウェアとのパーソナル コンピュータを使用してされます。同様に、イーサネット インターフェイス ファームウェアはフラッシュ・メモリで貯えられ、港1のコネクターを通して同じように荷を積まれます。





IC693CPU364は拡張か遠隔ベースプレートとして役立つことができる7枚のベースプレートおよび単一CPUのベースプレートから成っている8枚のベースプレートが装備されています。それは25のMHzで動く80386EXプロセッサを使用し、電源+5 VDCのからの1.51 ampsの負荷を要求します。それにまたサイズの遅い機能、取り替え可能なイーサネット ヒューズが125Vの電圧および1つのA.の流れとの2.69 x 2.69 x 6.1 mm、あります。モジュールは0から60の摂氏温度作動します(または32から140の華氏温度まで)及ぶ周囲温度と。それに論理またはブール接触の1Kごとの0.22ミリ秒の典型的なスキャン率があります。







IC693CPU364はユーザーのために利用できるプログラム記憶の240Kバイトまで持っています。以下の事項に注意して下さい::利用できるユーザー・プログラムの記憶の実寸は%R、%AIおよび下記に説明されているように%AQの構成可能の単語の記憶タイプのために形成される量によって決まります。そのレジスタ記憶装置(%R)は128ワードずつ構成可能、Logicmasterの128から16,384ワードからそして制御版2.2の128から32,640ワードからです。それは来ます(%G) (%M) (%T) (32ビットをそれぞれ持っている%S、%SA、%SB、%SCと) 1280ビット、4096ビット、128ビットの256ビットおよびシステムの状態の参照(%S)の出力(一時的な)コイルの内部コイルの分離した全体的な記憶と取付けられていて。







アナログ入力(%AI)および出力(%AQ)は128ワードずつ両方とも構成可能、Logicmasterの128から16,384ワードからそして制御版2.2の128から32,640ワードからです。分離した入力(%I)および出力(%Q)出力はそれぞれ2,048です。それに見るただ参照のテーブルのために使用され、ユーザーの論理プログラムで参照することができない28のワード(%SR)システム記録があります。それはRAMを支え、フラッシュ・メモリはファームウェア・ベースの浮動小数点の数学サポートがタイプし、あります。







それにシフト レジスタ、手数料、周期的なサブルーチン特徴を支える、そして2000のタイマー/カウンター上の電池に支えられる時計が、あります割り込みの。それにPLCの電源のコネクターを使用する1つの作り付けのシリアル ポートがありますただ。港はSNP/SNP-Xの奴隷の議定書を支えます。





モジュールにPCM/CCMの両立性があります;但し、SNP/SNP-xのマスターを、CCM支えるために、またはRTUの奴隷サポート、それはCMMモジュールが要求します。それはまたPCMモジュールがRTUのマスターを支えるように要求します。10BASE-Tが直接の間、)それに内部AAUIか10BASE-Tイーサネットがあります(AAUIは外的なトランシーバーを要求します。それにまたイーサネット選択モジュールを支える付加的で外的なイーサネットがあります。





設置済みローカルエリア・ネットワーク(LAN)は天才、ProfibusおよびFIPのために選択モジュールを要求します。より早いモジュールは「PS港の代りにLEDによって分類される「SNP」があるかもしれません」。のさもなければ、これらのモジュールは同一です。
