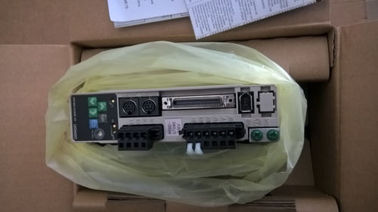

ACサーボ ドライブOMRON R88D-GT08H-Z外的な再生抵抗器

                   ACサーボドライブ OMRON R88D-GT08H-Z 単相/三相 200VAC 外部再生抵抗

超コンパクトなデザインで高度な機能性

• コンパクト AC サーボドライブ コンパクト AC サーボドライブのフットプリントはSMARTSTEP A シリーズよりも48%しかなく,容量は39%しかありませんSMARTSTEP 2シリーズACサーボドライブは,より正確な位置付けのために新しい機能とより高い性能を装備されています.

• Vibration Suppressed during Acceleration/Deceleration of Low-rigidity Mechanisms Damping control suppresses vibration when using the SMARTSTEP 2 for low-rigidity mechanisms or devices in which the end vibrates.

• 高速定位のための共鳴制御 リアルタイムの自動調節は,機械の負荷慣性をリアルタイムで推定し,自動的に,常に最適な加益値を設定します.アダプティブフィルターは,自動的に共鳴によって引き起こされる振動を抑制します.

標準的なCW/CCW入力 (2インパルス) とSIGN/PULS入力 (1インパルス) に加え,SMARTSTEP 2は90°の相差入力もサポートしています.単純化された同期制御のためのサーボドライブに直接入力エンコーダー出力信号を可能にします.

命令パルス因数,電子ギア,エンコーダー分割速度などのパルス設定の幅広い範囲は,デバイスまたはシステムのための最適なパルス設定を可能にします.

• 内部速度設定による シンプルな速度制御 4つの内部速度設定により,外部信号を使用して速度を簡単に切り替えることができます.

• エンコーダー出力分割 サーボドライブが出力するモーターエンコーダーパルス数は,1回転あたり1~2,500パルスで自由に設定できます.また,相変化のパラメータも設定できます.

記述:

1: サーボドライバの電圧抵抗試験やメガオムメーター試験を行わないでください.そうでなければ,内部要素に障害が生じることがあります.

被害だ

2: サーボドライバの一部は,サービス条件に応じて保守が必要かもしれません.詳細については,参照してください

ユーザーマニュアル (SBCE-357) "11-5 定期的なメンテナンスの"

3EMC指令を遵守するために,使用手帳 (sbce-357) に"4-3EMC適用するワイヤリング"が含まれなければならない.

装置で記録された条件で

番号付けされた弾丸点の仕様

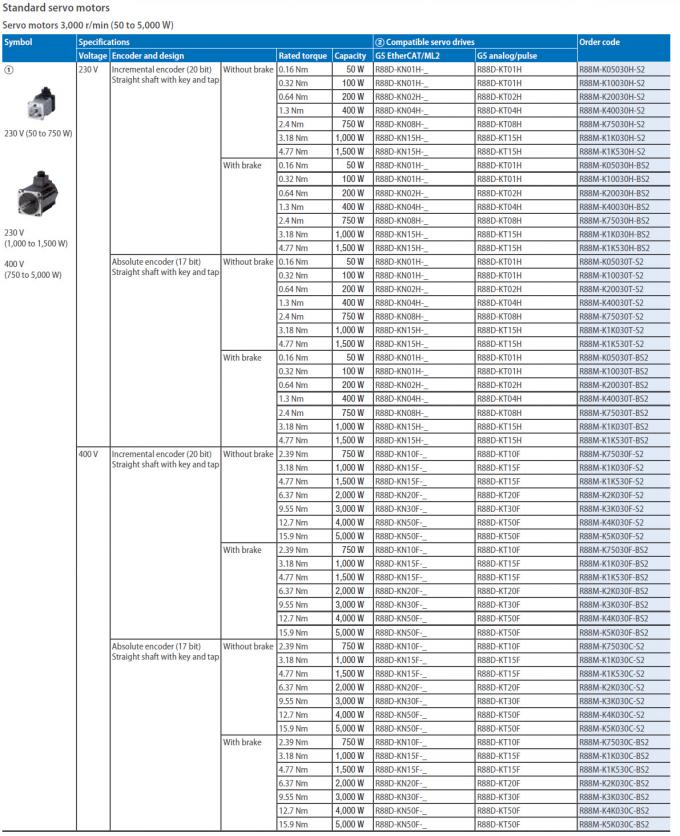

OMNUC G5シリーズのサーボドライバー

(2) 駆動タイプ

T アナログ入力/パルストレイン入力

N型通信

サーボモーター容量

A5 50w

01 100w

02 200w

04400W

08 750w

10 1 kw

15 1.5 kW

20 2 kw

30 3 kw

40 4 kw

50 5 kw

(4) 電源電圧

L AC100V

H AC200V

F AC400V

(5) その他

普遍的な入力型がない

- ML2 MECHATROLINK - II 組み込み型通信

プログラミング I/O

• 10つの汎用入力信号:各コマンドまたはシーケンス,ストロブ機能,実行,などを選択するための最大5つのデジタル入力

• 4つの汎用出力信号 - 1つの出力信号がアラーム出力に固定されている

プログラミング機能

• ポイント対ポイント位置位置付け機能

位置と速度制御モード トーク制限機能

• 最大32のインデックスポイント

• アナログ/パルス入力コマンドと同じ位置設定性能
