商品の詳細:
お支払配送条件:
|
製品名: | 終了の基盤 | モデルいいえ。: | TU847 |
---|---|---|---|
記事数: | 3BSE022462R1 | プロトコル: | ABBのModulebus |
マスターか奴隷: | 適当 | 定格絶縁電圧: | 50V |
弁証的なテスト電圧: | 500VAC | 電源入力: | 24 V d.c。(19.2 - 30 V) |
ハイライト: | デジタル入出力モジュール,イーサネットI oモジュール |

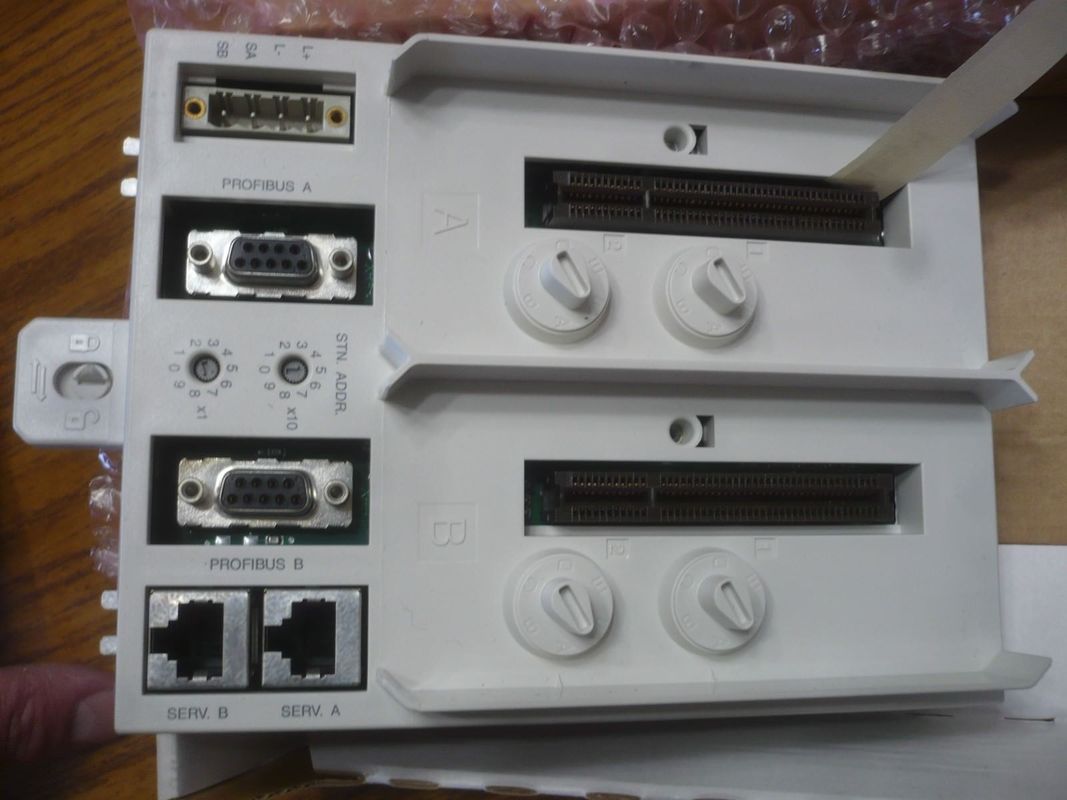

新しいABBの土台の基盤TU847 3BSE022462R1 S800入力/出力モジュールの終了の単位
TU847の記述
TU847は分野の通信用インタフェースCI840/CI840Aの冗長構成のためのモジュールの終了の単位(MTU)である。MTUは局アドレス(0に99)の設定の電源、電気ModuleBus、2 CI840/CI840Aおよび2つのロータリー スイッチのための関係を持っている受動の単位である。ModuleBus光学左舷TB842はTB806によってTU847に接続することができる。
4つの機械キー、各位置のための2は右のタイプのモジュールのためにMTU形成されるに、使用される。36の構成の総数を与える各キーに6つの位置がある。TU846/TU847は左へのスペースが取除かれることを必要とする。適用される力と取り替えることができない。TU847はG3迎合的な版でまた利用できる(TU847Z)。
概説
議定書 | ABBのModulebus |
記事数 | 3BSE022462R1 |
マスターか奴隷 | 適当 |
モジュールの重複 | はい |
ホット スワップ | いいえ |
タイプ | 余分なCI840/CI840A、単一入力/出力 |
入力 | 24 V d.c。(19.2 - 30 V) |
土台 | 縦か横 |
詳しいデータ
コネクター | PROFIBUS.DSUB9コネクター サービス港:RJ45コネクター |
24のVの消費のタイプ。 | N/A |
ModuleBusの現在の配分 | 最高5 V 1.5 A 最高24 V 1.5 A |
機械キー | 36の組合せ |
受諾可能なワイヤー サイズ | 0.25 - 2.5mm2、24 - 14 AWG 推薦されたトルク:0.5 - 0.6 Nm 除去の長さ:6-7.5 mm、0.24-0.30 inに |
評価される絶縁材電圧 | 50ボルト |
弁証的なテスト電圧 | 500ボルトAC |
コミュニケーション
モデルいいえ。 | 議定書 | マスターか奴隷 |
CI801 | PROFIBUS DP-V1 | 奴隷 |
CI840A | PROFIBUS DP-V1 | 奴隷 |
CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
CI854B | PROFIBUS DP-V1 | マスター |
CI855 | ABBのMasterBus 300 | マスター |
CI856 | ABBのS100入力/出力 | マスター |
CI857 | ABBのINSUM | マスター |
CI858 | ABBのDriveBus | マスター |
CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
CI865 | ABBのSatt入力/出力 | マスター |
CI867 | MODBUS TCP | マスター・スレーブ |
CI868 | IEC 61850 | マスター・スレーブ |
CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
CI871 | PROFINET IO | マスター |
CI873 | イーサネットIP/DeviceNet | マスター |
TB820V2 | ABBのModulebus | 奴隷 |
TB825 (多モード) | ABBのModulebus | 奴隷 |
TB826 (単一モード) | ABBのModulebus | 奴隷 |
TB840A | ABBのModulebus | 奴隷 |
TB842 | ABBのModulebus | 適当 |
TU807 | ABBのModulebus | 適当 |
TU840 | ABBのModulebus | 適当 |
TU841 | ABBのModulebus | 適当 |
TU846 | ABBのModulebus | 適当 |
TU847 | ABBのModulebus | 適当 |
TU848 | ABBのModulebus | 適当 |
TU849 | ABBのModulebus | 適当 |
環境および証明
温度、操作 | 55° C (取付けられる131° F)の横。40° C (104°のF)は垂直取付けた |
温度、貯蔵 | -25° C (- +70° C (F) 158°への13° F) |
装置のクラス | IEC 60536に従うクラス1;(保護される地球) |
進入保護 | IEC 529に従うIP20、(IEC 144) |
CEマーク | はい |
電気安全 | cULus |
危険な位置 | cULusの危険な位置Class1の地帯2のATEXの地帯2 |
海洋の証明書 | ABS、BV、DNV-GL、LR、RS、CCS |
RoHSの承諾 | ENの50581:2012 |
WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
次元
高さ | 掛け金を含む186のmm (7.32") |
幅 | 124のmm (4.88") |
深さ | 47のmm (1.85」) |
重量(を含む基盤) | 0.5 kg (1.1 lbs。) |
