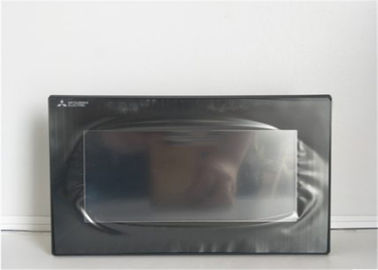

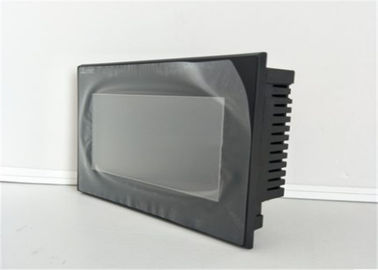

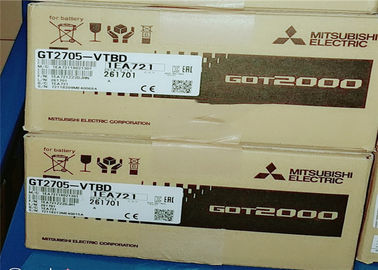

5.7" VGAの人間機械インターフェイス タッチ画面三菱電機GT2705-VTBD

製造業者:三菱電機

GT2705-VTBD

GT 2705 - VTBD

概観:5.7はタイプしますVGA [640 × 480]

TFT色の液晶65536色

記憶32 MB DCのタイプ

パネル色:黒

支えられる多接触

部門:得られたボディ

シリーズ:2000年を得られる

分類:普通サイズ:4.7 | 7タイプ

プロダクト モデル名前:GT 2705 - VTBD

モデル名前:GT 27

合わせる標準:UL/cUL、セリウム（EMC）、セリウム（RoHS）、KCのABS、BV、DNV GL、LR、NK、RINA

表示装置:-

タイプ:TFT色の液晶

スクリーン・サイズ:5.7タイプ

決断:VGA:640 × 480 [点]

表示サイズ:（h） [mm] 115.2 （w） X 86.4

表示特性の数:16点の標準的な壷:40の特性の× 30は（標準的な壷の全幅） 12点を並べます:53の特性の× 40ライン（全幅）

表示色:65536色

明るさの調節:32のステップ調節

登録していることができるイメージの最大数:4096スクリーン

バックライト:-

タイプ:LED （取り替えることができません）

寿命:およそ60,000時間（時間によってが25 °の周囲温度で表示光50%にC.なる）

色:白い

タッチ パネル:-

方法:アナログの抵抗器のタイプ

主サイズ:最低2の× 2 [点] （1つのキーごとに）

同時出版物ポイントの数:2ポイントまで

寿命:1，000,000回または多く（操作力0.98 Nまたはより少し）

人間センサー:-

検出の間隔:-

検出された温度:-

ユーザーの記憶:-

記憶容量:貯蔵の記憶（ROM）:32のMBの作動の記憶（RAM）:80 MB

寿命（数はの書きます）:100，000回

内部刻時機構の正確さ:± 90秒/月（C）周囲温度25の°

電池:-

タイプ:GT 11 - 50のバット タイプ リチウム電池

バックアップ ターゲット:SRAMデータ、時計データ、システムの状態のログ データ

寿命:約5年（周囲温度25か。）

内部インターフェース:-

バス:-

RS-422/485 （共有される）:1つのCH伝達速度:形115200/57600/38400/19200/9600/4800ビット/秒のコネクターの:Dの潜水艦9ピン（女性）

RS-422/232 （共有される）:-

RS-422:-

RS-232:1つのCH伝達速度:形115200/57600/38400/19200/9600/4800ビット/秒のコネクターの:Dの潜水艦9ピン（男性）

イーサネット:1つのCHのデータ転送方法:100基盤- TX/10基盤- Tのコネクターの形:RJ - 45 （モジュラー ジャック）

RGB:-

プリンター:-

USB （装置）:最高の移動率:高速か。か。480 Mbps 1つのCHの（前部）コネクターの形:ミニB USB

USB （ホスト）:最高の移動の速度:高速か。か。480 Mbps 2 CHの（前部/後部）コネクターの形:USB-A

SDのメモリ・カード:互換性がある1ch SDHC （32GBまで）

CFカード:-

PCカード スロット:-

選択機能板:-

メモリ基板:-

延長インターフェイス:コミュニケーション単位/選択単位を取付けるための1ch

延長補助インターフェイス:-

側面インターフェイス:コミュニケーション単位を取付けるための1ch

無線LANコミュニケーション単位インターフェイス:-

音声出力インターフェイス:-

スイッチ1:-

スイッチ2:-

出力されるブザー:単一の調子（調節可能なピッチおよび調子の長さ）

力LED:発光性色:2色（青、オレンジ）

保護構造:前部部分:IP 67 Fのパネルの内部:IP 2 X

外のり寸法:167 （w） X （d） [mm] 139 H） X 60

パネルの切口次元:153 （w） 121 （h） [mm]

固まり（土台ハードウェアを除いて）:1.0 [kg]

作動の周囲温度:55 °への0 C

貯蔵の周囲温度:-20 °のCから60 ° C

包囲された作動の湿気:非凝縮する10から90% RH、

貯蔵の包囲された湿気:非凝縮する10から90% RH、

反振動:承諾の標準:大会JIS B 3502、IEC 61131-2

断続的な振動がある場合の反振動: 部分的な広さ3.5 mmの広がりの数X、Y、Z各方向加速9.8 m /s 2の広がりの数の10回X、Y、

連続的な振動がある場合の反振動: 単一の広さ加速1.75 mmの4.9 m/s 2

耐衝撃性:大会JIS B 3502、IEC 61131-2 （147のm/s 2 （X、Y、Zの方向それぞれの15のG） 3回）

使用大気:直接日光にオイルの煙、腐食性のガス、可燃性ガスが、伝導性の塵ありません深刻が、それは露出されませんありません（また貯蔵の間に）

使用高度:2000のmまたはより少し

設置位置:コントロール パネル

電圧部門に:II以下

汚染程度:2以下

冷却方法:自己冷却

入力供給電圧:DC 24 V （+ 25%、- 20%）

入力頻度:-

入力最高の皮相電力:-

パワー消費量:-

最高で負荷:30 Wまたはより少し

主要な単位ボディ:7W

（バックライトが消えている場合の）主要な単位:5 W

侵入の流れ:69 Aまたはより少し（1人の氏の周囲温度25の° C.、最大負荷）

正当な瞬時の電源異常の時間:10氏の中では

騒音の許容:500 Vp-pの騒音の幅1のµs、騒音siによる25から60のHzの騒音頻度の騒音の電圧

岩山

抵抗電圧:電源ターミナルすべて一緒にか。地球地上AC 350V 1分

絶縁抵抗:電源ターミナルすべて一緒にか。絶縁抵抗のメートルの地面DC 500 V 10 MOまたは多く

適当なワイヤー サイズ:0.75から2 [mm 2]

適当なひだターミナル:M3ねじのためのひだターミナルRAV1.25-3、V2 - S3.3、V2 - N3A、FV2 - N3A

適当なきつく締まるトルク（ターミナル ブロックの末端ねじ）:0.5から0.8 [N·m]

地面:基づいていることが不可能である場合の板に接続する（基づいているタイプ3）基づいているクラスD

土台のタイプ:標準

船積みの重量:2つのKg
