商品の詳細:
お支払配送条件:
|
ブランド: | GE Fanuc | モデル: | IC693ALG222 |
---|---|---|---|
シリーズ: | シリーズ90-30 | 製品タイプ: | アナログ入力モジュール |
チャネルの数: | 選択可能な1から16 (片端接地)、1から選択可能な8 (差動) | 入力電流の評価: | 0から10ボルト(単極)または-10から+10ボルト(両極) |
更新率: | 6ミリ秒(すべての16の片端接地チャネル)および3ミリ秒(すべての8つの差動チャネル) | 直線性: | より少しにより1 LSB |
ハイライト: | 30VDCプログラム可能な論理のコントローラー,150Hzはシミュレーター モジュールを入れた,250Ohmsアナログの現在の入力モジュール |

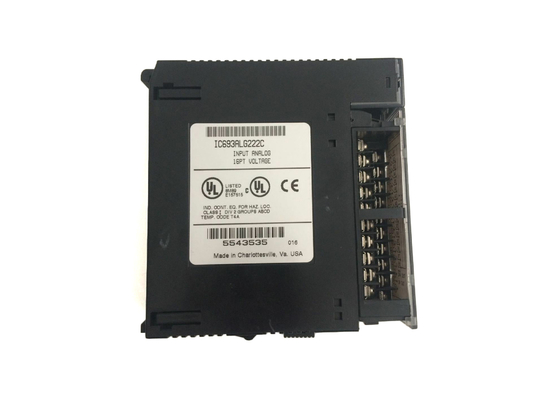

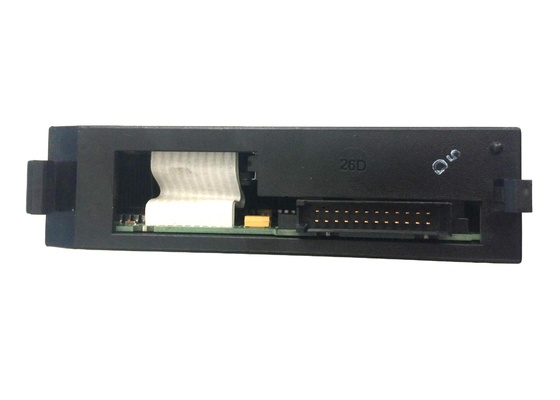

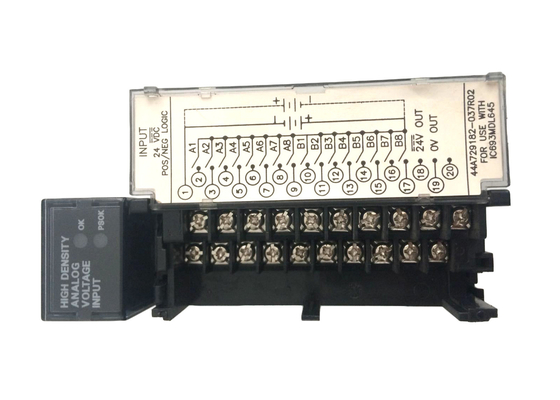

IC693ALG222はGE Fanucのための16チャネルのアナログ電圧入力モジュール90-30のシリーズである。このPLCは16の片端接地か8つの差動入力チャネル与える。アナログ入力は2つの入力範囲のための使いやすい構成ソフトウェアを特色にする:-10から+10のそして0から10ボルトから。このモジュールはディジタル信号にアナログ信号を変える。IC693ALG222は単極および両極である2つの入力信号を受け取る。-10Vからの+10V.Thisモジュールへの両極信号の範囲が90-30プログラマブル制御 システムの入力/出力スロットの何れかでセットアップすることができる一方0からの+10ボルトへの単極信号の範囲。ユーザー装置に接続のためのモジュールに取付けられたコネクター ブロックがある。
終わるIC693ALG222のチャネルの数は単一(1から16チャネル)または差動(1から8チャネル)であるかもしれない。このモジュールのための電力要求事項は5Vバスからの112mAであり、また24V DCの供給からの41Vがコンバーターに動力を与えるように要求する。2台のLEDの表示器はユーザーの電源の状態をmoduleの状態示す。これら二つのLEDsは供給は最低の必須のレベルの上にあるかどうかパワーアップに関する状態を与える、および確認する電源のOKであるモジュールのOK。IC693ALG222モジュールは論理のマスターのプログラミング ソフトウェアを使用してまたは手持ち型のプログラミングによって形成される。ユーザーが手持ち型のプログラミングによってモジュールをプログラムすることを選べば彼は活動的なチャネル活動的ではないスキャンされたチャネルではなくを編集してもただいい。このモジュールはプログラム可能な論理のコントローラーの使用のためのアナログ信号を記録するのに%AIデータ テーブルを使用する。

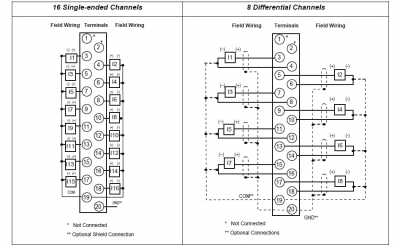

カタログ番号IC693ALG222はGE Fanucによって設計され、製造されたアナログ電圧入力モジュールのための注文番号である。それはGE Fanucシリーズのために90-30のPLCシステムなされる。GEシリーズは90-30のPLCのIC693ALG222入力モジュールのような4つから51のモジュールの取付けをシステム支援、上限の適用のために設計されている。IC693ALG222モジュールは片端接地および差動入力チャネルを提供する。単位に1つから16の選択可能な片端接地の入力チャネルそして1つから8つの選択可能な差動入力チャネルがある。さらに更新率が片端接地チャネルのための6ミリ秒および差動チャネルのための3ミリ秒であることが、注意されるべきである。
IC693ALG222入力モジュールに共通モード電圧がの+/-11両極範囲のためのボルトあり、DCからの1キロヘルツに80デシベル以上のcross-channel拒絶がある。さらに、単位に片端接地チャネルの操作のための500以上のkiloohmsの入力インピーダンスおよびインピーダンスが差動チャネルの操作のための1つ以上のmegaohmある。単位に2.5ミリボルトの0から10ボルトでより少しにより1 LSCの直線性および決断がある。それに加えて、-10から10ボルトの決断は5ミリボルトである。IC693ALG222入力モジュールは+5ボルトのバックプレーンからの流れの112のmilliampsをDCバス電圧供給消費し、バックプレーンからの流れの41のmilliampsは供給+24ボルトのDC電圧の隔離した。単位に片端接地モードのための41 Hertzおよび差動モードのための82 Hertzの入力フィルター応答がある。IC693ALG222入力モジュールに0から+10ボルト(単極)または-10から+10ボルトの入力電流の評価がある(両極)。
チャネルの数 |
選択可能な1から16片端接地 選択可能な1から8差動 |
入れられた電圧範囲 |
0ボルトから+10ボルト(単極)または -10 Vから+10ボルト(両極);選択可能各チャネル |
口径測定 |
に目盛りが付いている工場: -10から+10ボルトの(両極)範囲の計算ごとの0ボルトから+10ボルトの(単極)範囲5 mVの計算ごとの2.5 mV |
更新率 |
単一の終えられた入れられた更新率:5氏 差動入れられた更新率:2氏 |
0Vへの+10Vの決断 | 2.5 mV (1 LSB = 2.5 mV) |
-10Vへの+10Vの決断 | 5 mV (1 LSB = 5 mV) |
絶対正確さ1,2 |
フル・スケールの@ 25°C (77°F)の±0.25% 指定実用温度範囲にフル・スケールの±0.5% |
直線性 | |
分離、バックプレーン(光学)とフレーム グラウンドへの分野 | 250 VAC連続的;1分の1500 VAC |
共通モード電圧(差動) 3 | ±11 V (両極範囲) |
Cross-Channel拒絶 | > DCからの1つのkHzへの70dB |
入れられたインピーダンス |
>500Kオーム(片端接地モード) >1メグオーム(差動モード) |
入れられたフィルター応答 | 23のHz (片端接地モード) 57のHz (差動モード) |
内部パワー消費量 |
バックプレーンからの112 mA (最高) +5 VDCバス バックプレーンからの110 mA (最高)は供給+24 VDCの隔離した |
