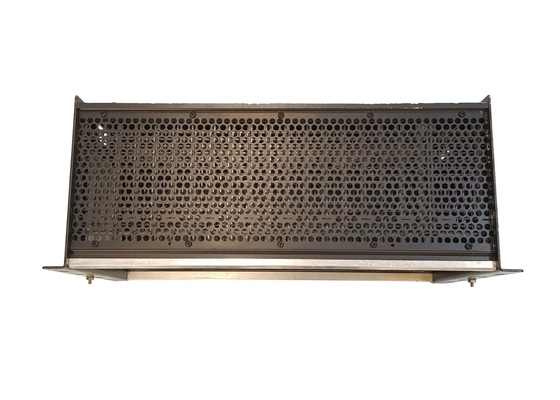

GE FANUC IC697CHS783の前部/設計されている17のスロットが付いている後部台紙VMEの積分器の棚

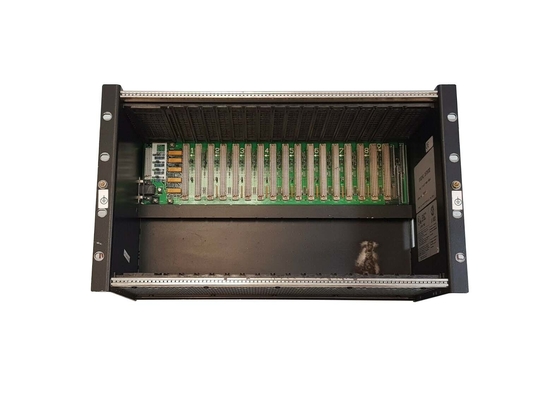

GE FANUC IC697CHS783の前部/設計されている17のスロットが付いている後部台紙VMEの積分器の棚

製品の説明

IC697CHS783はGE Fanucによって設計されている17のスロットが付いている前部/後部台紙VMEの積分器の棚である。IC697 PLCsのためのこのIC697CHS783棚は第三者VMEモジュールおよび入力/出力構成を使用するように設計されている（ない重複の適用を含んで）。17スロット バックプレーンは容易なVMEモジュールの統合を保障する。

IC697CHS783の付加的な特徴は10インチの深い後部ラック マウントおよび標準を19インチの前部ラック マウント含んでいる。差込式AC/DCおよびDC IC697の両方電源は受諾可能である。ユーザーはまた外部電源を選ぶかもしれない;但し、アダプター モジュールはこの場合要求される。また単一の電源に基づいて2つの棚操作のための準備は含まれている、またhigh-current構成のために。任意キットはJ2バックプレーンを加えるまたはリボン・ケーブルの関係ために発注されるかもしれない。また強力なモジュールのために利用できる任意ファン アセンブリがある。

各棚構成は左の位置にモジュールの1つの電源を持って行く;但し、電源容量は棚のモジュールの量を限るかもしれない要因である。3つまでのVMEモジュールはIC697モジュールが付いている棚で使用されるかもしれない。棚の多様性はバックプレーンのジャンパーの使用によって両方の第三者モジュールをスロットを形成する割り当てる。

第三者モジュールの統合はジャンパーの移動によって起こる。IC697CHS783棚を取付けた場合、ユーザーはモジュールがきちんと冷却するようにする気流のための十分な部屋を去らなければならない。これは棚のファン アセンブリが有用であるときである。前部や後部のための条件を取付けて棚によって命令した定められる。取り付けフランジは棚の側面に既に含まれている。力が適用される前に力の延長ケーブルを添付しなければならないことを覚えていることは重要である。延長ケーブルはシステムが作動している間接続されるべきではない。

IC697CHS783について

IC697CHS783棚はGE Fanuc VMEの積分器の棚である。棚は容易に設置間隔の0.8インチを要求する第三者VMEモジュールを支えることができる。棚は最大力の5ボルトを取ることができる。ユーザーが棚に供給できること最高の流れは3.3 Amps.である。棚はすべてのGE IC 697 PLCモジュールを収容できる。前側で、それは19インチの棚に容易に接続後部に、10インチ深いエンクロージャに取付けることができる。積分器の棚は単一の電源装置からの電源を収容できる。

IC697CHS783棚は他のVMEモジュールを容易な統合に与えることができる17スロット バックプレーンが装備されている。棚の土台の間に、十分な整理は気流のためのそれのまわりで残っているべきである。棚に高さで11.15インチ、幅19インチ、および7.5インチの次元が詳細ある。

IC697CHS783棚は各スロットの近くのバックプレーンにある一連のジャンパーの使用によって形成することができる。これは取付けの間に柔軟性で助ける。IC697システムはモジュールのための入力/出力ポイント参照のユーザー構成を可能にする。棚はモジュールの保持を提供する。それは棚の上部および下の柵に止まる形成された掛け金によって来る。

IC697CHS783棚サポート任意棚のファン アセンブリ。積分器の棚のファンは延長動作寿命の間玉軸受を使用することによって低雑音および作り出すために組み立てられる。各棚構成は左端の位置のシングル電源のユニットを収容する。棚は適用必要性によって、縦そして水平に取付けることができる。
