商品の詳細:
お支払配送条件:
|
| 記述: | 連続入力/出力のブロック | ブランド: | GE Fanuc |
|---|---|---|---|
| モデル: | IC660BBD023 | シリーズ: | 天才入力/出力 |
| 電圧: | DC 24ボルトの | 回路: | 16 |
| 負荷現在の評価: | 2アンペア | 選択可能な入れられたフィルター時間: | 10-100氏 |
| 熱放散: | 2アンペアの68.8ワット | 保証: | 1年 |
| ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |
||

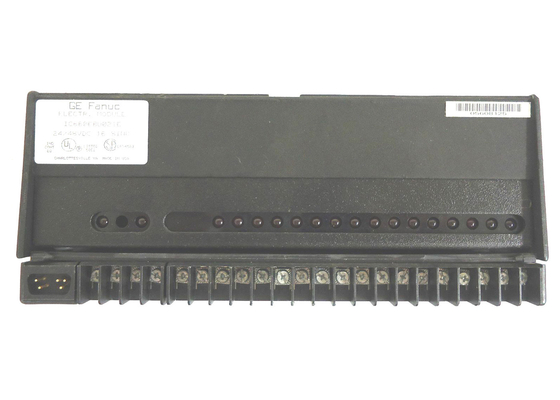

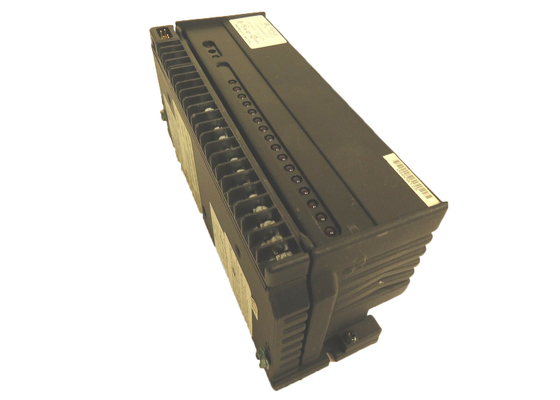

IC660BBD023は24 VDCの源入力/出力の16の回路、GE Fanucシリーズ90-30 PLCsの2/3のワイヤー センサーの多用性があるブロックである。このシリーズの分離した、アナログのブロックの1時である。そのインターフェイスは電気機械で、2台か3台のワイヤー ソリッド ステート センサーがある。ブロックに入力、三国から成った入力、または出力として働くことができる16の分離した回路がある。このブロックは分野の出力装置から現在を受け取る。必要とされる動力源は24/48 VDCである。
IC660BBD023に16の回路および多くの特徴がある。これらは出力脈拍テスト、構成可能の入力フィルター時間、出力電力上りのデフォルトを、出力把握最後の状態かデフォルト含み。それにまた取付けおよびランタイム エラーのための診断がある。
IC660BBD023のための次元は22.4c.m x 9.05cm x 11.23c.mである。ブロックは1.8kgの重量を量る。その実用温度は0から60の摂氏温度からである。手持ち型のモニターおよびCPUは110の速度を上げるまたはあとで適切な構成に要求される。このブロックはすべてのタイプの手持ち型と互換性がある
モニター。
IC660BBD023は互換性がある電子工学アセンブリがあるとき前のバージョンをすべて取り替えることができる。取付けた場合、保護場合は適切な環境と共に使用されるべきで空輸の汚染物および十分な冷却および気流を意味しない。信頼できる基づいているシステムはまた要求される。ターミナルをワイヤーで縛るとき望ましいケーブルは#12または2本の#14ワイヤーである。
| 評価される電圧: | 24 VDC |
| #ポイントの: | 16 |
| 入れられた範囲: | 18-30 VDC |
| 負荷流れ: | 2つのAmp |
| 作動の電圧: | 18-30 VDC |
| 公有地ごとのポイント: | 16の1つグループ |
|
ブロックのタイプ:CatalogNumbers: 24 / 48VDC16CircuitSourceI/OBlockターミナルAssemblyonly ElectronicsAssemblyonly 24VDC源16回路の源入力/出力のブロック ターミナルAssemblyonly ElectronicsAssemblyonly 24 / 48VDC16CircuitSinkI/OBlockターミナルAssemblyonly ElectronicsAssemblyonly 24VDC 16回路の流しI/OBlockターミナルAssemblyonly ElectronicsAssemblyonly |
16の回路の分離した入出力 |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 （ブロックIC660BBD022と同じように） | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 （ブロックIC660BBS020と同じように） | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 （ブロックIC660BBD023と同じように） | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 （ブロックIC660BBD021と同じように） | |
| サイズ（高さXの幅Xの深さ）: | 8.83" （22.44cm） x 3.50" （8.89cm） x 3.94" （10.00cm） |
| 重量: | 4つのlbs。（1.8 kg） |
| LEDS （ブロック）: | 単位のOK、私/OEnabled |
| LEDs （各回路）: | 個々の負荷側面の表示器 |
| HeatDissipation: | 2つのamps.の16出力との68.8ワット。 |
| 分離を妨げるブロック: | 1500ボルト |
| Operatingvoltage: | 18-56 VDC （24/48 V）、24 V） 18-30 VDC （ |
| さざ波（最高）: | 10% |
| 必須のDC電源: | 150mAtypical/300mAmaximum |
| 電源のドロップアウトの時間: | 10mS |
|
入れられた特徴: 標準的な入力のために、電圧はに関連する（DC-）、供給24 VDCの入った supply* 48 VDCの 入れられる、供給24 VDCのsupply* 48 VDCの 時間の（典型的な）入力インピーダンス（典型的な）選択可能な入力フィルター時間Inputdiagnosticsを入力処理 |
源のブロックはブロックを沈める |
| 16-24 VDC 0-8 VDC | |
| 32-48 VDC * 0-16 VDC* | |
| 0-7 VDC 17-24 VDC | |
| 0-14 VDC* 34-48 VDC* | |
| 5.6Kohms （24/48V）、1.8Kohms （24V） | |
| 1.7mS （選択可能なフィルター遅れと） | |
| 5-100mS | |
| 裸線、過熱、壊れるスイッチ | |
|
OutputCharacteristics: 出力電流（定常） |
回路ごとの2つのamps |
| 最高の侵入の流れ | 10mSまでの10のamps |
| ブロックの出力電流 | 35Cの15のamps |
| 漏出流れを離れた出力 | 1.0 mA |
| Maximumswitchingの頻度 | 一度毎秒（高い侵入の流れ） |
| 出力turn-on遅れ（最高） | 1mS |
| 出力電圧低下 | 2.0ボルト最高侵入2つのampsので |
| 最低の推薦された負荷 | nabled負荷無しの50 mA |
| 出力診断 | 、負荷、壊れるスイッチ、温度過昇ショートさせてはいけない、積み過ぎなさい |
|
環境: 実用温度 |
+60C （+140Fへの32）への0 |
| 保管温度 | – +100Cへの40 （– +212Fへの40） |
| 湿気 | 5への95% （不凝縮つ） |
| 振動 | 5-10Hz 0.2" （5.08mmの）変位、1Gの10-200Hz |
