アレン ブラッドリー1746-NO8Vの片端接地SLC 500のアナログ出力 モジュール
詳細製品概要
ブランド: |
アレン ブラッドリー |
モデル: |
1746-NO8V |
シリーズ: |
SLC 500 |
出力: |
8 |

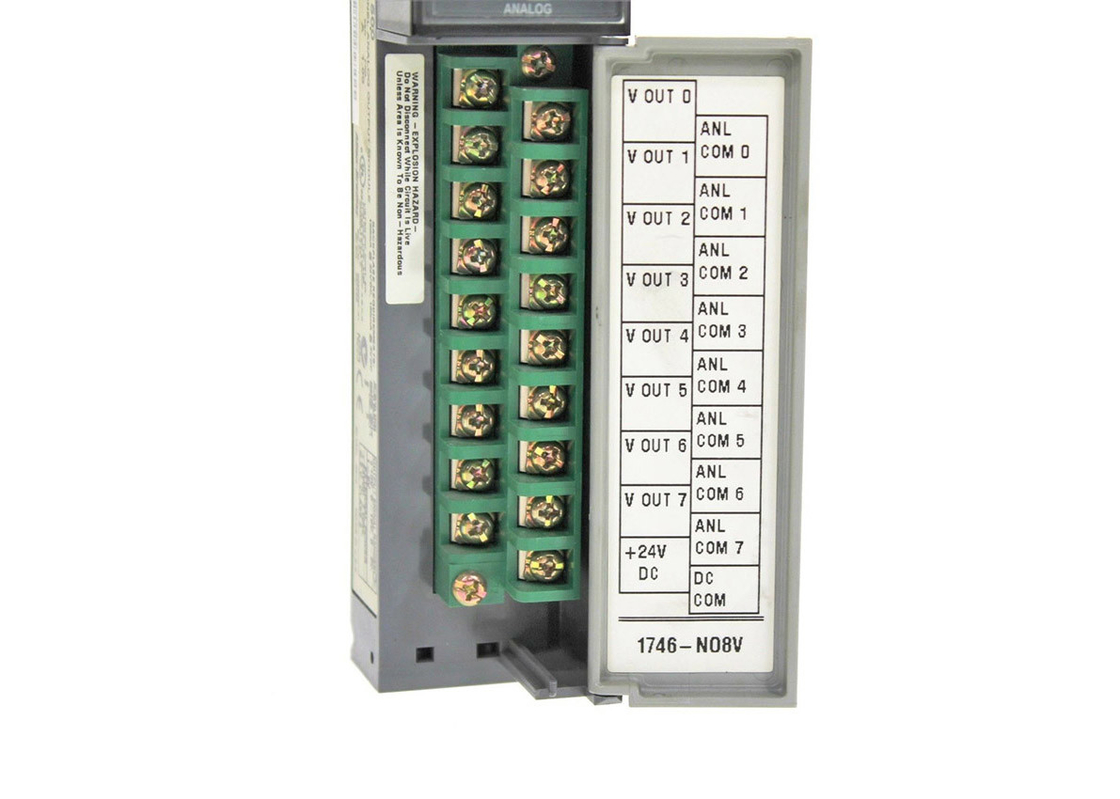

出力配線: |
シングルエンド |
出力電圧: |
-10 +10VDCに;+10.25VDCへの-10.25;10VDCへの0;5VDCへの0および5VDCへの1。 |
モジュールのタイプ: |
アナログ出力 モジュール |
多用性があるシャーシ: |
スロット0を除く1746のシャーシ スロット |
ハイライト: |
240VACはリレー出力モジュールを隔離した, PLCsのソリッド ステート マイクロコンピューター モジュール, ESCPPの肯定的な論理の出力モジュール |
アレン ブラッドリー1746-NO8Vの片端接地SLC 500のアナログ出力 モジュール
1746-NO8Vのための技術仕様
製造業者 |
ロックウェル オートメーション |
決断 |
16ビットの320 µV/count |
モジュールのタイプ |
アナログ出力 モジュール |
シリーズ |
SLC 500 |
部品番号/カタログいいえ。 |
1746-NO8V |
ブランド |
アレン ブラッドリー |
出力配線 |
片端接地 |
出力電圧 |
-10 +10VDCに;+10.25VDCへの-10.25;10VDCへの0;5VDCへの0および5VDCへの1。 |
出力コーディング |
-32,768から+32,767 |
多用性があるシャーシ |
スロット0を除く1746のシャーシ スロット |
バックプレーンの消費電流 |
5V dcの120 mA 24V dcの160 mA (悩ますべきJ4ジャンパー セット) 24V dcの0 mA (EXTへのJ4ジャンパー セット) |
バックプレーンのパワー消費量 |
5.6W |
SLCのデータ形式 |
PIDの比例した計算1746-NO4のフォーマットのユーザー定義のスケールのために量られる量られた工学単位 |
任意アウトプット データ変数 |
ユーザー定義のスケールの限界は障害状況(調整、把握、事前調整)警報の下で限界の出力警報限界の傾斜路率/限界の事前調整の欠陥の価値出力行動を締め金で止めることを掛け金を降ろす再調節された掛け金を降ろされた警報の出力した |
出力 |
8 |
バックプレーンの流れ(5ボルト) |
120のmilliamps |
バックプレーンの流れ(24ボルト) |
160のmilliamps |
更新の時間 |
540 microseconds/8チャネル |
ステップ応答 |
1ミリ秒 |
ステップ応答 |
60ミリ秒、2.5ミリ秒 |
UPC |
10781180054560 |
UPC |
10781180054577 |
1746-NO8Vについて

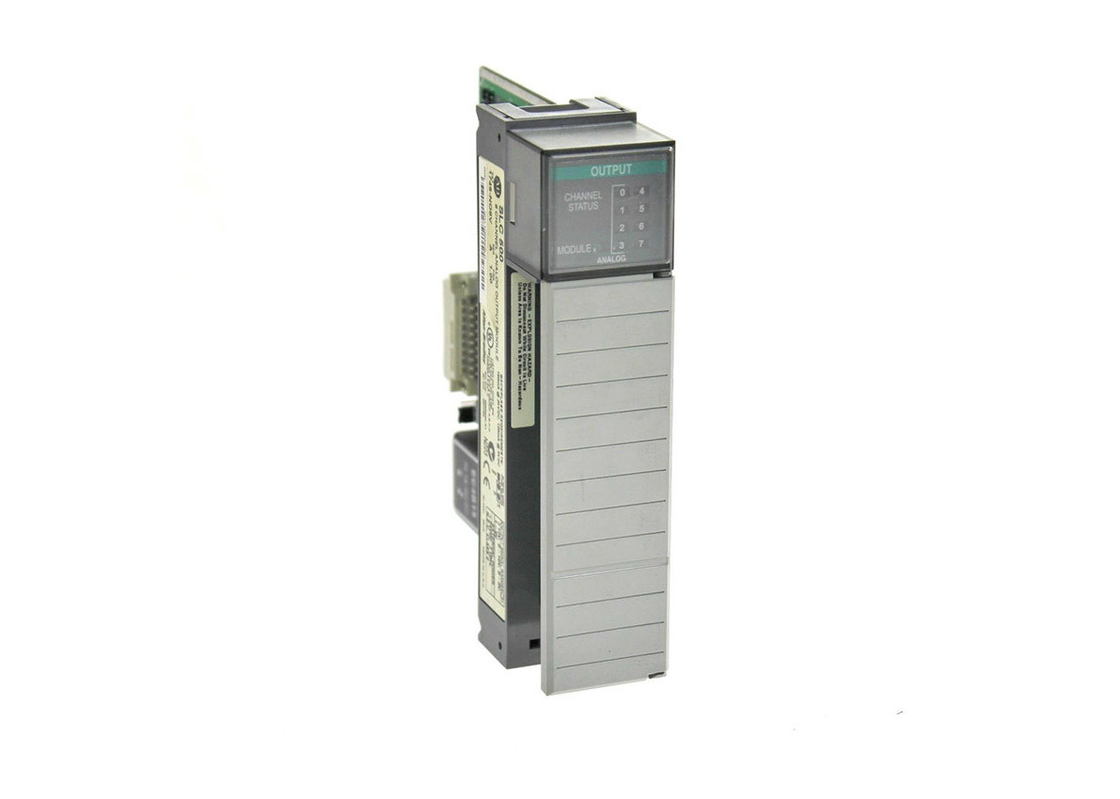

アレン ブラッドリー1746-NO8VはSLC 500のコントローラーとの使用のために互換性があるアナログ出力 モジュールである。このモジュールは±10.25VDCから及ぶ電圧出力信号を提供する。このモジュールが理想的に弁、ダンパー、可変的な頻度ドライブ(VFD)、ルーバーおよびアナログ信号と作動する他の装置のような調整装置を制御するのに使用されている。

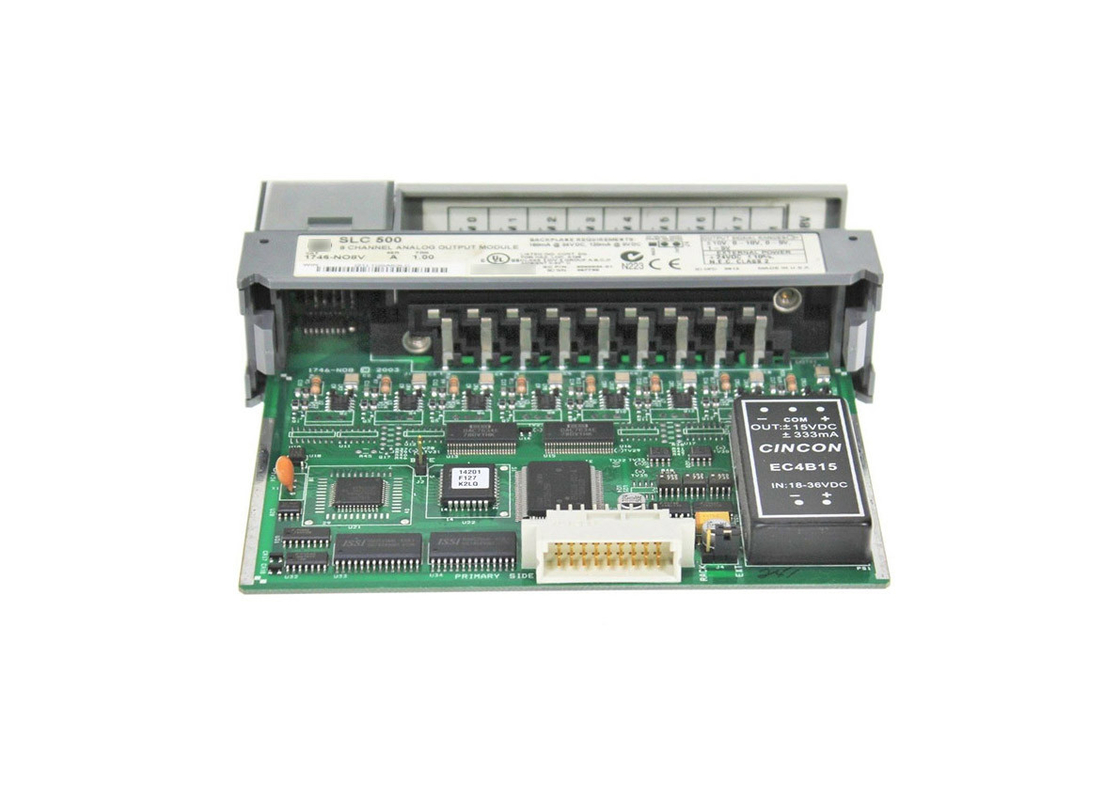

1746-NO8Vに16ビットまたは320 µV/countの決断の8つの(8)出力チャネルがある。それに32,768から+32,767の出力コーディングがあり、作り付けR-2Rの梯子ネットワークとデジタル・アナログ(DAC)変換法として来る。それに5氏の個々のチャネルの更新の時間とのフル・スケールの1氏の出力ステップ応答がか0クラス2.のための8つのチャネルをすべて更新するためにクラス1および10のための8つのチャネルをすべて更新するから95%氏ある。
1746-NO8Vに25°Cでフル・スケールの0.1%およびフル・スケールの±33 ppm/°Cの最高の全面的な正確さの漂流との60°Cでフル・スケールの0.2%の全面的な正確さがある。それに1Kオームのそしてより大きいそして10 mA (最高)の負荷流れが付いている負荷範囲がある。
1746-NO8Vの特定のわずかな出力電圧は+10VDCへ-10である;+10.25VDCへの-10.25;10VDCへの0;5VDCへの0および5VDCへの1。各チャネルのために構成可能PIDのために、比例した計算任意アウトプット データ変数がユーザー定義のスケールの限界、限界、出力警報限界を締め金で止める出力の間、量られる設計する、単位を変えられたアナログ データは1746-NO4フォーマットおよびユーザー定義のスケール傾斜路率/限界、前もって調整された欠陥の価値、障害状況(調整、把握、事前調整)の下の出力行動量られたり、掛け金および再調節された掛け金を降ろされた警報を驚かす。
1746-NO8Vに5.6Wの全面的なバックプレーンの出力および24V DCの電力定格のユーザー任意DC電源の源がある。それに±10.25V DC内の出力電圧範囲があり、16ビット(320µV/count)のチャネルの決断のR-2Rの梯子のデジタル アナログ変換器を使用する。1746-NO8Vは1msの出力ステップ応答の時間があり、すべての8つのチャネルの信号を更新するのにおよそ5msを使用する。1746-NO8V'S出力の負荷範囲は1KΩの上で行くことができ、出力で現在の最大負荷は10mAである。1746-NO8Vに出力インピーダンスが1Ωおよび2.5% (±10.25V)過剰範囲の機能よりより少なくある。それは±0.53 LSB/°C.のオフセットのドリフト・エラーとの0.15%の±33 ppm/°Cの漂流の正確さそして利益間違いとの0.2%の全面的な出力正確さを提供する。1746-NO8Vは分野の配線提供するとバックプレーン間の回路の分離をシャーシおよびプロセッサを保護することは500V DCでテストされ、モジュールおよびチャネル状態を示すのにLEDライトを使用する。それに5-95%不凝縮相対湿度で0-60°C操作上の温度較差があり、CUL、クラスの使用のためにIつの分割2の危険な位置をセリウム証明した。1746-NO8Vに10-500Hzで30Gの操作上の衝撃の評価および5Gの振動がある。
