オートメーションPLCの電源モジュールの8チャンネルは140 ARI 030 10を入れました

8つのチャネルの両極モジュールのアナログは流れおよび電圧入力の組合せを受け入れます。ジャンパーは現在の入力に入力と感覚ターミナルの間で要求されます

実例

次の図は140 AVI 030 00モジュールおよび部品を示します。

1つの型式番号、モジュールの記述、カラー コード
2 LED表示
3つのヒューズの排気切替器
4つの分野の配線の末端ストリップ
5取り外し可能なドア
6人の顧客の同一証明のラベル（折目のラベルはそれを内部のドアは置き、）
注:分野の配線の末端ストリップ（Modicon #140 XTS 002 00）は別に発注されなければなりません。（末端ストリップは取り外し可能なドアおよびラベルを含んでいます。

外的な配線の推薦
1。ユーザーは流れおよび電圧源を供給します（取付けそして口径測定の
ヒューズはユーザーの裁量であります）。
2。保護された信号ケーブルを使用して下さい。騒々しいenvironnementsでは、歪んだ保護されたケーブルはあります
推薦される。
3.保護されたケーブルはPLCの地面に接続されるべきです。
4。盾棒（STB XSP 3000およびSTB XSP 3010/3020）はに使用されるべきです
地面に保護されたケーブルを接続して下さい（、ハードウェアのQuantumをプロ見て下さい、単一性
文法書）。
5. N/C =接続されない。
注:野外線入力/出力モジュール、あるべきである最高ワイヤー サイズ時
1-14 AWGはか2-16 AWG使用されます;最低のサイズは20 AWGです

警告

無線化された入力原因の無効な読書
ジャンパー無し電圧入力壊れた野外線が起これば（入力（+）およびISENSEターミナルの間に取付けられている）のために形成されたとき、読書は非ゼロおよび予想できません。分野の配線の末端ストリップはモジュールが作動しているとき取除かれてはなりません。
これらの指示に続く失敗は傷害か機器損傷で起因できます

危険

感電、爆発またはアークのフラッシュの危険
ヒューズにアクセスする前、
か。モジュール（前アクチュエーター）に力を、取除いて下さい
か。ターミナル ブロックを切って下さい。
か。まったくきちんと評価された電圧感知装置ラインおよび負荷ヒューズ クリップを常に使用して下さい
力を確認することは消えています。
これらの指示に続く失敗は死か深刻な傷害で起因します

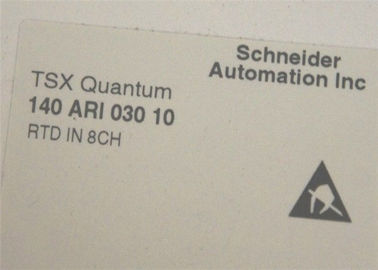

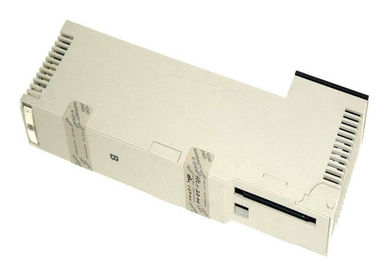

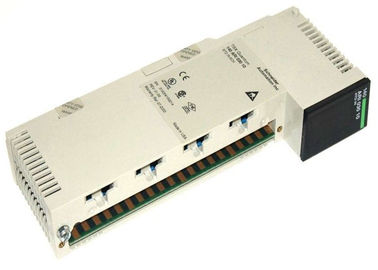

普及した140-ARI-030-10入力モジュールはModicon Quantumシリーズの部分です。Quantum 140ARI03010 RTの入力モジュールは2ワイヤー、3ワイヤーおよび4ワイヤーRTDの入力の8つのチャネルを提供します。気質の測定データはQuantum CPUに提供しますあります。

140ARI03010 specsは壊れたワイヤーが含まれ、検出をショートさせます。量の取り外し可能な末端ストリップ（140XTS00200）は利用でき、容易な維持を可能にします。140ARI03010重量は0.3 kgです。

10スロットのようなQuantumのバックプレーンは、140XBP01000、別に販売されます。これらは2つ、3つ、4つ、6つ、10、そして16のスロット版入って来ます。どの量モジュールでもあらゆるスロットで使用することができます。Quantumの電源は140CPS11420のような各棚に、要求されます。電源はバスですべてのモジュールに論理力を提供します。

すべてのQuantum入力/出力モジュールは、140ARI03010を含んでバスから、光学的に隔離され、安全な、トラブル・フリー操作を保障します。分離はモジュールがホット スワップされるようにします。

オプションで、入力/出力モジュールと末端ストリップ間のinsterの機械キー分野の配線およびモジュールのタイプがきちんと一致することを保障できます。キー コードは各モジュールのタイプのために独特です。主キットは各入力/出力モジュールによって出荷されます。

選択として、モジュールは塩素、一酸化窒素、硫化水素および二酸化硫黄のような腐食性のガスから内部回路部品を保護する等角のコーティングとことができます（140ARI03010Cとして示される）発注する。

より多くの情報のために私達のプロダクト ページを点検できます。質問があれば140ARI03010価格を、配達情報得るためには、または、wisdomlongkeji@163.comに電子メールを送るか、または0086 - 13534205279を呼ぶことができます。
