| 製品名: | 入力/出力モジュール | モデルいいえ。: | CI867K01 |
|---|---|---|---|
| 記事数: | 3BSE043660R1 | プロトコル: | MODBUS TCP |
| マスターか奴隷: | マスター・スレーブ | CEXバスの最高の単位: | 12 |
| 伝達速度: | 10/100のMbit/s （Ch1）、10のMbit/s （Ch2） | ライン重複: | いいえ |
| ハイライト: | デジタル入出力モジュール,イーサネットI oモジュール |
||

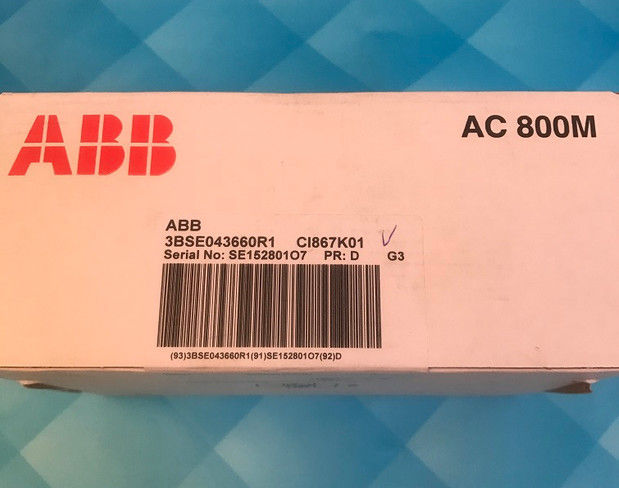

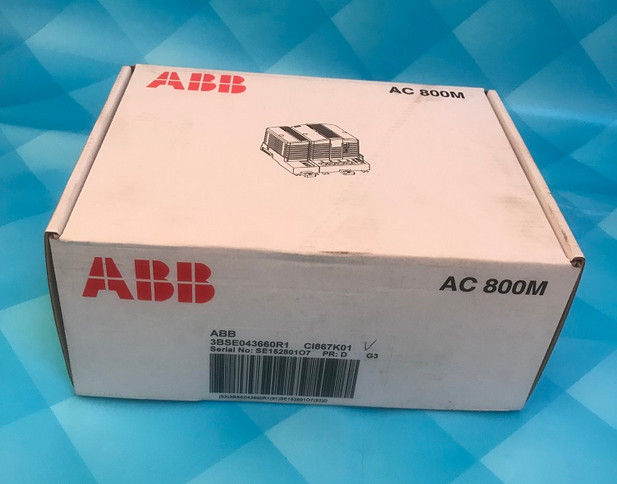

ABB AC800M入力/出力モジュールCI865 MODBUS TCP CI867K01 3BSE043660R1 CEXバス論理
CI867K01の記述
MODBUS TCPは使い易さによる開いた業界標準の広く広がりである。それは要求応答の議定書で、機能コードによって指定されるサービスを提供する。
MODBUS TCPは標準的なイーサネットおよび普遍的なネットワーキング標準的なTCPとMODBUS RTUを結合する。それはOSIモデルのレベル7で置かれる適用層のメッセージング プロトコルである。CI867/TP867はAC 800Mコントローラーと外的なイーサネット装置間の関係のために使用されModbus TCPの議定書を使用する。
CI867遠隔表示装置増設機構はCEXバス論理、コミュニケーション単位をおよびCEXバスで+24ボルトの供給から適切な電圧を供給するDC/DCのコンバーターを含んでいる。イーサネット ケーブルはイーサネット スイッチを通して主要なネットワークに接続されなければならない。
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
概説
| 議定書 | MODBUS TCP |
| 記事数 | 3BSE043660R1 |
| マスターか奴隷 | マスター・スレーブ |
| 伝達速度 | 10/100のMbit/s （Ch1）、10のMbit/s （Ch2） |
| ライン重複 | いいえ |
| モジュールの重複 | はい |
| ホット スワップ | はい |
| HIのコントローラーとともに使用される | はい |
詳しいデータ
| CEXバスの最高の単位 | 12 |
| コネクター | 女性RJ-45 （8ピン） |
| 24のVの消費のタイプ。 | タイプ160 mA |
環境および証明
| 温度、操作 | 55 °C |
| 保護クラス | EN60529、IEC 529に従うIP20 |
| CEマーク | はい |
| 海洋の証明書 | ABS、BV、DNV-GL、LR |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
次元
| 高さ | 185のmm （7.3 inに。） |
| 幅 | 59のmm （2.3 inに。） |
| 深さ | 127.5 mm （5.0 inに。） |
| 重量（を含む基盤） | 700 g （1.5 lbs） |
