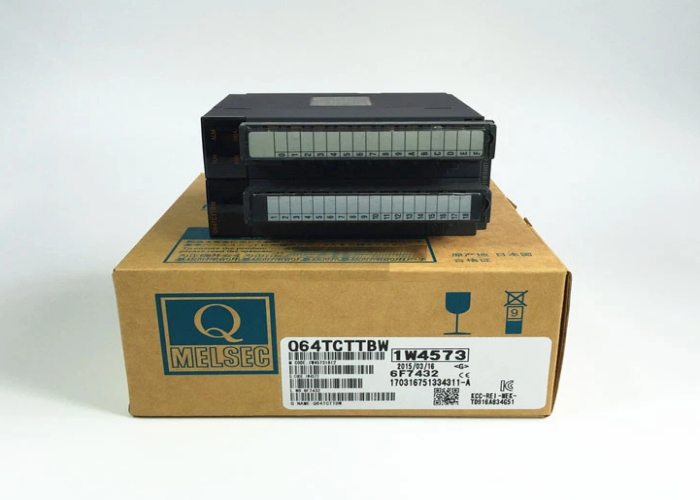

Q64TCTTBW 三菱汎用モデル冗長電源モジュール 100～240V AC

Name: Q64TCTTBW 三菱汎用モデル冗長電源モジュール 100～240V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

製品詳細:

起源の場所:	日本
ブランド名:	MITSUBISHI
証明:	CE
モデル番号:	Q64TCTTBW

詳細情報

起源の場所:

日本

ブランド名:

MITSUBISHI

証明:

モデル番号:

Q64TCTTBW

ブランド:

三菱

modenl番号:

Q64TCTTBW

原産国:

日本

プログラム容量:

8つのkのステップ

基本動作の処理速度（LDの指示）:

0.12のμs

入力:

100から240ボルトAC

出力:

5ボルトDC/3 A

タイプ:

余分な電源モジュール

ハイライト:

High Light

ハイライト:

plcの電源モジュール

ダイオードの重複モジュール

Trading Information

最小注文数量:

価格:

Contact

パッケージの詳細:

新しく、元

受渡し時間:

5-7日

支払条件:

T ・ T、ウェスタンユニオン、Paypal

供給の能力:

100

製品の説明

Q64TCTTBW 三菱ユニバーサルモデル冗長電源モジュール

Q64TCTTBW 説明

三菱 Q64TCTTBW は、MELSEC-Q シリーズのプログラマブルロジックコントローラ (PLC) 用の高速、高精度熱電対入力モジュールです。このモジュールは、外部信号コンディショナーやトランスミッターを必要とせずに、熱電対を直接接続するように設計されています。熱電対からの小さなミリボルト信号をデジタル値に変換し、プロセス制御と監視のために CPU に正確な温度データを提供します。モデル名の「BW」は、このモジュールが欧州 RoHS2 指令 (2011/65/EU) に準拠しており、特定の有害物質の使用を制限していることを示しています。

Q64TCTTBW 特徴

•
4チャンネル入力:最大 4 つの熱電対を同時に接続でき、個別のトランスミッターを使用する場合と比較して、スペースとコストを節約できます。
•
高速サンプリング:チャンネルあたり 80ms (4 チャンネルすべてで 320ms) の高速変換速度を提供し、温度変化に迅速に対応できます。
•
幅広い熱電対サポート:幅広い国際的な熱電対タイプ (例: J、K、T、R、S、B、E、N、PLII、W5Re/W26Re) に対応しており、さまざまなアプリケーション要件と温度範囲に対応する優れた柔軟性を提供します。
•
高精度:高分解能 (一部のタイプでは最大 0.1℃) と精度を備えており、重要なプロセスの信頼性の高い温度測定を保証します。
•
内蔵冷接点補償:内蔵補償回路が含まれており、外部冷接点補償器の必要がなく、配線を簡素化します。
•
断線検出機能:熱電対ワイヤが断線 (開回路) しているかどうかを自動的に検出し、PLC CPU に通知できます。これは、アラームおよび安全機能にとって重要です。
•
GX Works2 での簡単な設定:熱電対タイプ、温度範囲、アラーム設定など、すべてのパラメータは、三菱の GX Works2 エンジニアリングソフトウェアを使用して簡単に設定でき、ラダーロジックプログラムでの手動スケーリングの必要がありません。

Q64TCTTBW 材料と用途

•
材料:モジュールケーシングは、堅牢な難燃性プラスチックで構成されています。端子台は、高品質の耐熱材料を使用しています。内部電子部品は、精密アナログ-デジタルコンバータを備えたプリント回路基板に取り付けられています。
•
主な用途:
- •
  プラスチック射出成形機:バレルとノズルの温度制御用。
- •
  熱処理および工業炉:炉の温度の監視と制御用。
- •
  食品および飲料加工:調理、殺菌、滅菌プロセス用。
- •
  環境試験室:正確な温度監視とプロファイリング用。
- •
  HVAC システム:大規模な商用システムにおける高温段階の監視用。

Q64TCTTBW 重要なパラメータ

三菱 Q64TCTTBW 熱電対入力モジュールの主な仕様を以下の表にまとめます。

パラメータ	仕様	備考/詳細
モデル	Q64TCTTBW	RoHS2 準拠バージョン
チャンネル数	4 チャンネル	チャンネルは個別に利用できます。
入力タイプ	熱電対 (TC)
サポートされている熱電対規格	J、K、T、E、R、S、B、N、PLII、W5Re/W26Re	最も一般的な国際タイプをカバーしています。
許容入力範囲	タイプによって異なります。例: • K タイプ: -200 ～ +1370℃ • J タイプ: -100 ～ +1200℃	完全な範囲については、マニュアルを参照してください。
デジタル出力	16 ビット符号付きバイナリ (-2000 ～ 12500 の範囲が一般的)	PLC でエンジニアリング単位 (例: ℃) にスケーリング可能。
精度	フルスケールの ±0.3% (K タイプの場合: ±2.5℃)	精度は熱電対タイプと範囲によって異なります。
変換速度	80 ms/チャンネル	4 チャンネルすべてを更新するには 320 ms。
分解能	タイプによって異なります (例: K タイプで 0℃ 未満の場合 0.1℃)
冷接点補償誤差	±1.0℃
絶縁	チャンネルと PLC 間のフォトカプラ絶縁。	チャンネル間絶縁。
I/O ポイント占有数	16 I/O ポイント	PLC の合計 I/O カウントにカウントされます。
消費電力	5V DC、0.35A (ベースユニットの 5V バスから)
外形寸法	27.8 (H) x 98 (W) x 99.5 (D) mm	Q シリーズの標準シングルモジュールサイズ。
互換性のあるソフトウェア	GX Works2

性能仕様

制御出力
温度入力点数
使用可能熱電対
精度	指示精度	周囲温度:25±5℃
		周囲温度:0～55℃
	冷接点補償精度(周囲温度:0～55℃)	温度測定値:-100℃以上
		温度測定値:-150～-100℃
		温度測定値:-200～-150℃
サンプリング周期
制御出力周期
入力インピーダンス
入力フィルタ
センサ補正値設定
センサ入力断線時の動作
温度制御方式
PID 定数範囲	PID 定数設定
	比例帯(P)
	積分時間(I)
	微分時間(D)
目標値設定範囲
不感帯設定範囲
トランジスタ出力	出力信号
	定格負荷電圧
	最大負荷電流
	最大突入電流
	OFF 時漏洩電流
	ON 時最大電圧降下
	応答時間	OFF→ON
		ON→OFF
絶縁方式
絶縁耐圧
絶縁抵抗
ヒータ断線検出仕様	電流センサ
	入力精度
	警報遅延回数
外部配線接続方式
入出力占有点数
DC5V 内部消費電流
外形寸法	高さ(H)
	幅(W)
	奥行き(D)
質量

トランジスタ出力

4チャンネル/ユニット

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

フルスケール×(±0.3％)

フルスケール×(±0.7％)

±1.0℃以内

±2.0℃以内

±3.0℃以内

500ms/4チャンネル

1～100s

1MΩ

0～100s(0:入力フィルタOFF)

-50.00～50.00％

アップスケール処理

PID ON/OFF パルスまたは2位置制御

オートチューニングによる設定が可能

0.0～1000.0％(0.0:2位置制御)

1～3600s

0～3600s(0:PI制御)

使用する熱電対で設定した温度範囲内

0.1～10.0％

ON/OFF パルス

DC10～30V

0.1A/1点,0.4A/1コモン

0.4A,10ms

0.1mA以下

DC1.0V(TYP.) 0.1A,DC2.5V(MAX.) 0.1A

2ms以下

入力とアース間,入力チャンネル間:トランス絶縁

入力とアース間,入力チャンネル間:AC500V 1分間

入力とアース間,入力チャンネル間:DC500V 20MΩ以上

(株)ユー・アール・ディー社製電流センサ
・CTL-12-S36-8(0.0～100.0A)
・CTL-6-P(0.00～20.00A)
・CTL-6-P-H(0.00～20.00A)

フルスケール×(±1.0％)

3～255

18点ネジ端子台(M3ネジ)×2

32点,2スロット(I/O割付:空き 16点 + インテリ 16点)

0.64A

98mm

55.2mm

112mm

0.30kg
