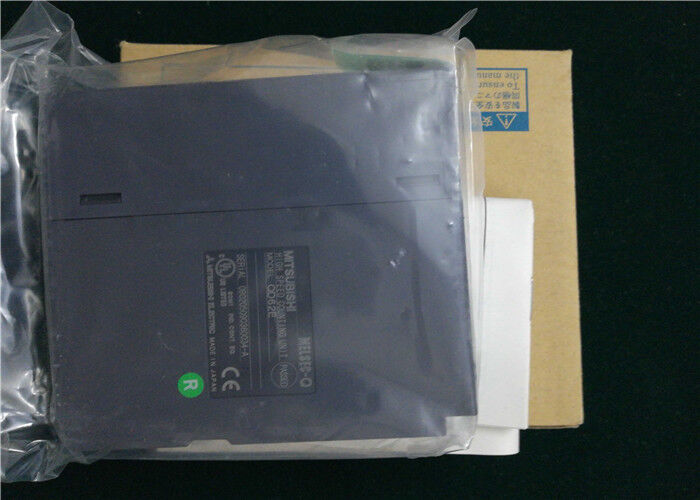

QD62E 三菱電機 ユニバーサルモデル 冗長電源モジュール 100~240V AC

QD62E 三菱電機 ユニバーサルモデル 冗長電源モジュール 100~240V AC

製品詳細:
起源の場所: 日本
ブランド名: MITSUBISHI
証明: CE
モデル番号: QD62E
詳細情報
起源の場所:
日本
ブランド名:
MITSUBISHI
証明:
CE
モデル番号:
QD62E
ブランド:
三菱
modenl番号:
QD62E
原産国:
日本
プログラム容量:
8つのkのステップ
基本動作の処理速度(LDの指示):
0.12のμs
入力:
100から240ボルトAC
出力:
5ボルトDC/3 A
タイプ:
余分な電源モジュール
ハイライト:

High Light

ハイライト:

アナログ インターフェース モジュール

,

ダイオードの重複モジュール

Trading Information
最小注文数量:
1
価格:
Contact
パッケージの詳細:
新しく、元
受渡し時間:
5-7日
支払条件:
T ・ T、ウェスタンユニオン、Paypal
供給の能力:
100
製品の説明

QD62E Mitsubishi Universal model Redundant Power Supply Module



QD62E 説明

三菱QD62Eは、MELSEC-Qシリーズのプログラマブルロジックコントローラ(PLC)用に設計された高速カウンタモジュールです。この特殊なモジュールは、産業用センサーやエンコーダーからの高速パルスを正確にカウントする役割を担い、正確な位置決め、速度制御、および測定アプリケーションに不可欠です。PLCのベースユニットに直接接続し、GX Works2ソフトウェアを使用してプログラムおよび設定され、MELSEC-Q制御システムにシームレスに統合されます。QD62Eは、パルス発生デバイスからの信頼性の高い高速データ取得を必要とする自動化システムにおける基本的なコンポーネントです。

QD62E  特徴

  • デュアルチャネル高速カウント:このモジュールは、2つの独立したカウンタチャネルを備えており、2つの異なる信号源からの入力を同時に処理できます(例:2つのエンコーダー)。
  • 高速カウント:差動位相入力で最大200 kHz(1秒あたり200,000パルス)、リング/パルス方向入力で500 kHzまでカウントでき、高速機械に適しています。
  • 複数のカウントモード:さまざまなアプリケーションに合わせて、さまざまなカウントモードをサポートしています。
    • リニアカウンタ:32ビット符号付き値(+/- 2,147,483,647)までカウントできます。
    • リングカウンタ:ユーザー定義の範囲内(0から設定された上限まで)でカウントし、ロータリーテーブルなどのアプリケーションに最適です。
  • 柔軟な入力モード:次のようないくつかのタイプの入力信号を受け入れます。
    • 差動位相(A/B位相)入力(200 kHz):直交エンコーダーによる方向と位置の決定用。
    • パルス/方向入力(500 kHz):単純な正/逆カウント用。
    • アップ/ダウンパルス入力(500 kHz):双方向カウントの代替方法。
  • ハードウェア比較出力:各チャネルには、カウント値がプリセット値と一致すると最小限の遅延でアクティブになるハードウェアベースの一致出力(Y0、Y1)があり、マークの出力や軸の停止など、非常に正確で高速な制御アクションを可能にします。
  • GX Works2との簡単な統合:カウントモードやプリセット値の設定など、設定は標準のMELSECプログラミングソフトウェア内で直感的に実行され、セットアップとメンテナンスが簡素化されます。

QD62E  材料とアプリケーション

  • 材料:このモジュールは、堅牢なスチールフレームで構成され、ケーシングには難燃性プラスチック(ABS/PC)を使用しています。電子部品は高品質のPCBに実装され、端子台は通常、耐熱性で耐久性のあるプラスチックと金属接点でできています。
  • 主なアプリケーション:
    • 精密位置制御:サーボまたはステッピングモーター駆動軸の位置制御。
    • 長さ測定:ワイヤー、ケーブル、または繊維製品の材料の長さの測定。
    • 速度監視:シャフト、ローラー、またはタービンの回転速度の監視。
    • 自動組立ライン:部品の存在カウント、コンベアベルトの位置決め、およびロボットアームの調整用。

QD62E  重要なパラメータ

三菱QD62E高速カウンタモジュールの主な仕様を以下の表にまとめます。
パラメータ
仕様
注記
チャネル数
2
チャネルは独立しています。
最大カウント速度
200 kHz(差動位相)/ 500 kHz(パルス/方向、アップ/ダウン)
速度は選択した入力モードによって異なります。
カウント範囲
32ビット符号付きリニア:-2,147,483,648〜+2,147,483,647
32ビットリング:0〜リング設定値

入力信号レベル
差動ラインドライバ(例:RS-422-A)、5V/12V/24V DC
標準的な産業用エンコーダー出力と互換性があります。
入力形式
差動位相(A/B位相x1/x4)、パルス/方向、アップ/ダウン
チャネルごとに選択可能。
一致出力
チャネルあたり2点(Y0、Y1)
トランジスタ出力(シンク/ソース)。
出力タイプ
シンク/ソース
端子配線で選択可能。
定格電圧
5V DC
電源はメインPLCベースユニットから供給されます。
絶縁方法
入力とPLC間のフォトカプラ絶縁。
ノイズ耐性を提供し、PLCを保護します。
I/Oポイント占有
16 I/Oポイント
PLCの合計I/Oポイント数にカウントされます。
互換性のあるPLCシリーズ
MELSEC-Qシリーズ
MELSEC-Qベースユニットにインストールする必要があります。
外形寸法
27.8(H)x 98(W)x 99.5(D)mm



性能仕様

チャンネル数
カウント速度切換設定
カウント入力信号
信号レベル(φA,φB)
カウンタ カウント速度(最高)
カウント範囲
形式
最小カウントパルス幅(デューティ比50%)
一致検出 比較範囲
比較結果
外部入力 プリセット
ファンクションスタート
外部出力 一致出力
外部配線接続方式
適合コネクタ
入出力占有点数
DC5V内部消費電流
外形寸法 高さ(H)
幅(W)
奥行き(D)
質量
2チャンネル
200k(100k〜200kpps),100k(10k〜100kpps),10k(10kpps以下)
1相入力(1逓倍/2逓倍),2相入力(1逓倍/2逓倍/4逓倍),CW/CCW入力
DC5/12/24V 2〜5mA
200k pulse/s,100k pulse/s,10k pulse/s
32ビット符号付きバイナリ(-2147483648〜2147483647)
UP/DOWNプリセットカウンタ+リングカウンタ機能
200k pulse/s:5µs(ON/OFF各2.5µs),2相入力時最小位相差:1.25µs
100k pulse/s:10µs(ON/OFF各5µs),2相入力時最小位相差:2.5µs
10k pulse/s:100µs(ON/OFF各50µs),2相入力時最小位相差:25µs
32ビット符号付きバイナリ
設定値<カウント値
設定値=カウント値
設定値>カウント値
DC5/12/24V 2〜5mA
DC5/12/24V 2〜5mA
トランジスタ(ソースタイプ)出力:2点/チャンネル
DC12/24V 0.1A/1点,0.4A/1コモン
40ピンコネクタ
A6CON1,A6CON2,A6CON3,A6CON4(別売)
16点(I/O割付:インテリ 16点)
0.33A
98mm
27.4mm
90mm
0.11kg
