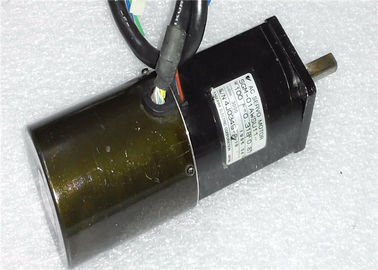

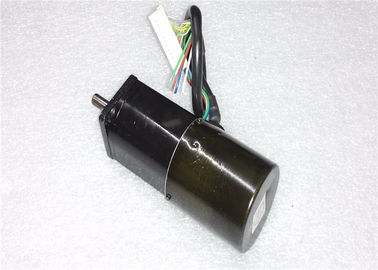

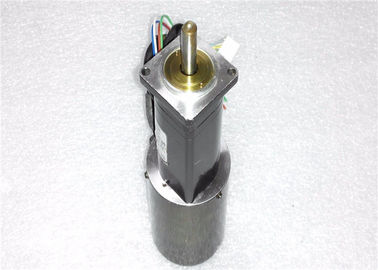

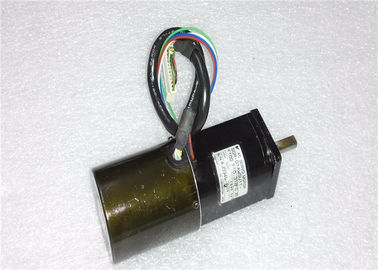

箱の産業サーボ モーターYaskawa 0.87A 200V 100w SGM-01AWSU11で新しい1PCS

他の優秀なプロダクト

同じようなプロダクト

ステップ順序の視覚表示を見ることは時々有用である。LEDを加えることおよび出力に平行する抵抗器を現在限ることはちょうど非常に視覚徴候を提供する。配線図については図19.11を見なさい（表19.5の部品表を参照しなさい）。フリップフロップの出力に特別な配線に注意しなさい。これは提供しモーター段階と同じ順序でLEDsの上で引っ掛かるよりステップの行為のよい視覚徴候を。

図19.12は2枚のステッピング モーターの訳者板を示す。小さい板は2つまでのステッピング モーターを制御し、TTLの破片を使用して設計されている。LEDの選択がステップ順序のavisual参照を提供するのに使用されている。大きい板はCMOSの破片を使用し、4つまでのモーターを収容できる。板はワイヤー包まれた;運転トランジスターは別の板および脱熱器に置かれる。

訳者回路の誘発
方形波の発電機がモーターに誘発脈拍を提供することを必要とする。非安定マルチバイブレーターとしてワイヤーで縛られる555タイマーを使用できるまたはあなたのコンピュータまたはマイクロ制御回路の管理線を利用しなさい。555を使用した場合、破片の力ピンを渡る0.1のµFのコンデンサーを加えることを覚えなさい。555は電源に多くの騒音を入れ、この騒音は規則的に独占記事のカウントの論理をまたは妨げる
フリップフロップの破片。あなたの回路から風変わりな結果を得れば、これはおそらく原因である。
