| 起源の場所: | アメリカ合衆国 |
| ブランド名: | GE |
| モデル番号: | IC200MDL243 |

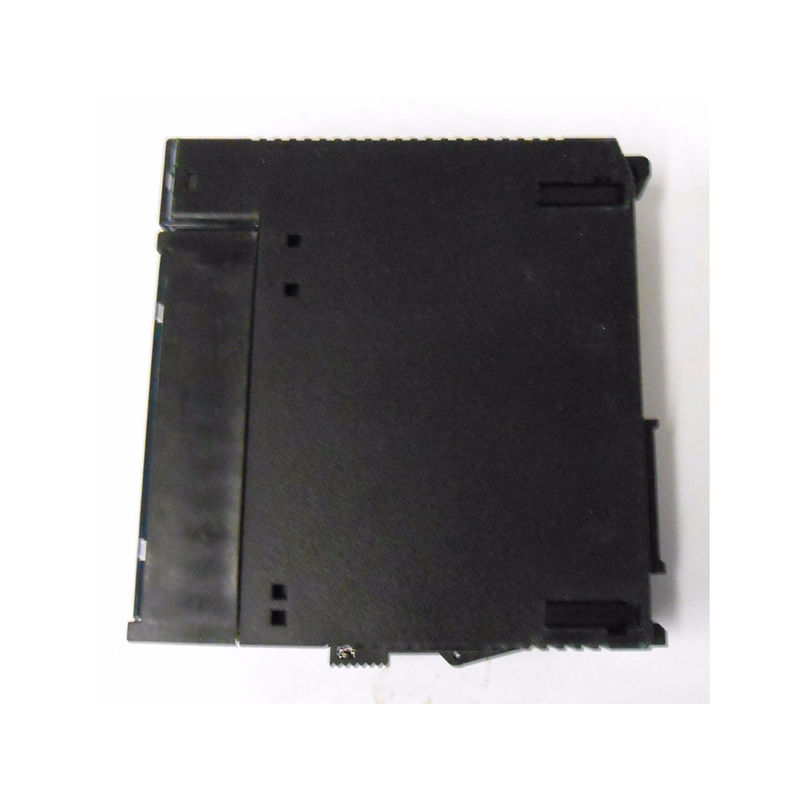

120 VAC 隔離,16 ポイント GE IC200MDL243 VersaMax ディスクリート入力モジュール
ディスクリーート入力モジュール
離散入力モジュールは,センサー,プッシュボタン,スイッチなどの入力デバイスから信号を受け取る
モジュールにはキャリアベース (IC200CHSxxx) が必要です.
| IC200MDL243 | IC200MDL244 | IC200MDL631 | |
| 製品名 | VersaMax ディスクレート入力 120VAC 単離したモジュール 16ポイント |
VersaMax ディスクレート入力 モジュール 240 VAC 隔離 8ポイント |
VersaMax ディスクレート入力 モジュール125 VDC ポジティブ/ネガティブ・ロジック 孤立 8ポイント |
| ライフサイクルの状態 | アクティブ | アクティブ | アクティブ |
| 入力電圧 | 0-132 VAC | 0-264 VAC | 0-150 VDC,125 VDC 定数 |
| ポイント数 | 16 | 8 | 8 個別入力 |
| チャネル間隔隔 | そうだ | そうだ | そうだ |
| 入力と出力反応 オン/オフ時間 (ms) |
1サイクル/2サイクル | 1サイクル/2サイクル | 最大0.5 |
| 共通点点 | 16つのグループ | 8つのグループ | 8つのグループ |
| 状態の流れについて | 最低5mA | 最低7mA | 最低 1,0 mA |
| 停止状態の電流 | 最大 2.5 mA | 最大3mA | 最大0〜0.1 mA |
| 入力インペデンス | 8,6 kOhms (反応性) 60 Hz で,典型的には; 10.32 kOhms (反応性) 50 Hz,典型的な |
38,5 kOhms (反応性) 60 Hz で,典型的には; 50 Hz で,典型的な 46.3 kOhms (反応性) |
75Kオム 125VDCで典型的 |
| 5Vのバックプレイス電流 消費量 (mA) |
最大100 | 最大 60 | 最大40 |
| LED インジケーター | 点ごとに1つのLEDが表示される 個々の点のオン/オフ状態 OK LEDはバックプレンを表示します 電力がある |
点ごとに1つのLEDが表示される 個々の点のオン/オフ状態 OK LEDはバックプレンを表示します 電力がある |
点ごとに1つのLEDが表示される 個々の点のオン/オフ状態 OK LEDはバックプレンを表示します 電力がある |
| 寸法 (W x H x D) | 110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
