商品の詳細:
お支払配送条件:
|
ブランド: | 三菱 | モデル項目: | GT2708-STBA |
---|---|---|---|
原物の計画: | 日本 | 画面サイズ: | 8.4" |
製造業者シリーズ: | 2000年を得られる | 解決: | SVGA (800 x 600) |
供給電圧: | 100-240VAC | 電源: | 24 V DC |
単独で立場: | 15Wの | ||
ハイライト: | hmiの表示タッチ画面,産業 hmi のパネル |

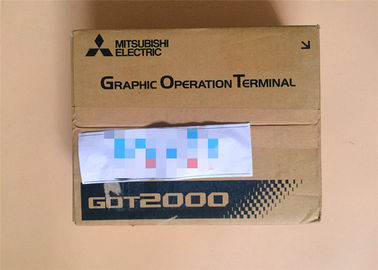

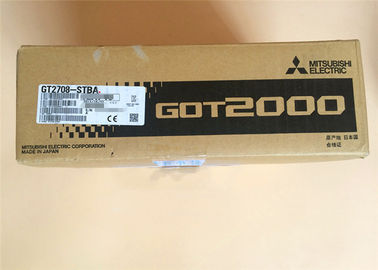

タッチ画面GT2708-STBA三菱の人間機械インターフェイスは2000年を得ました
詳しい製品の説明
保証:12か月
速い細部
製造業者 | 三菱電機 |
部門 | GT2708 |
スクリーン・サイズ | 8.4" |
決断 | SVGA (800 x 600) |
ジスプレー体 | TFT色 |
電源 | 100-240VAC |
型式番号 | GT2708-STBA |
入力パワーの供給電圧 | 240VAC (+10%、-15%)への100 |
入力パワーの供給頻度 | 50/60Hz ±5% |
パワー消費量の最大負荷 | 41Wまたはより少し |
指定
単独で立場:15W
バックライトが付いている単独で立場:10W
侵入の流れ:60Aまたはより少し(2msの周囲温度25°C、最大負荷)
許された即時の失敗時間:20msの中では(100VACまたは多く)
騒音の抵抗:騒音の電圧1500Vp-pの60Hzへの騒音頻度25の騒音のシミュレーターによる騒音の幅1µs
抵抗電圧:電源ターミナルと地面間の1分の1500VAC
絶縁抵抗:絶縁抵抗のテスター(電源ターミナルと地面間の500VDC)との10MOかより高い
適当なワイヤー サイズ:0.75から2 [mmの²]
クランプ ターミナル:M3ねじのためのクランプ ターミナルRAV1.25-3、V2-S3.3、V2-N3A、FV2-N3A
トルク(ターミナル ブロックの末端ねじ)をきつく締めること:0.5から0.8 [N·m]
型式番号:GT2708-STBA
表示セクション(*1、*2)タイプ:TFT色LCD
スクリーン・サイズ:8.4"
決断(点):800 x 600 SVGA
表示サイズ(W X H) mm:170.9 x 128.2
特性の数:16点の標準的な壷:
:50の木炭。X 37ライン(2バイト) 12点の標準的な壷:
:66の木炭。X 50ライン(2バイト
表示色:65536色
強度の調節:32レベルの調節
バックライト-タイプ:LED (取り替え可能ではない)
バックライト-生命:およそ60000時間または多く(表示強度の時間は周囲温度で50%にの25°C)達します(*4)
タッチ パネル(*3)タイプ:アナログの抵抗フィルム
タッチ パネル(*3)主サイズ(点):最低2 x 2の点(キー) (*7)ごとに
タッチ パネル(*3)同時出版物:最高2ポイント
タッチ パネル(*3)生命:1,000,000回または多く(作戦部隊0.98Nまたはより少し)
パネル色:黒
ユーザーの記憶容量:貯蔵(ROM)のための記憶:57MBの操作(RAM)のための記憶:128MB
生命(執筆のいいえ):100000回
内部刻時機構の正確さ:±90秒/月(周囲温度25°C)
電池のタイプ:GT11-50BATのリチウム電池
電池の寿命:およそ5年(周囲温度25°C)
作り付けインターフェイスRS-232:1ch伝達速度:115200/57600/38400/19200/9600/4800bpsコネクターの形:D補助的な9ピン(男性)
作り付けインターフェイスRS-422/485:1ch伝達速度:115200/57600/38400/19200/9600/4800bpsコネクターの形:D補助的な9ピン(女性)
作り付けインターフェイス イーサネット:1chデータ転送方法:10BASE-T/100BASE-TXコネクターの形:RJ-45 (モジュラー ジャック)
作り付けインターフェイスUSB (ホスト):2ch (前部表面/後部表面)
:最高の移動の速度:高速480Mbpsコネクターの形:USB-A
作り付けインターフェイスUSB (装置):1ch (前部表面)
:最高の移動の速度:高速480Mbpsコネクターの形:ミニB USB
作り付けインターフェイスSDカード:迎合的な1ch SDHC (最高32GB)
作り付けインターフェイス延長インターフェイス(*6):コミュニケーション単位/選択単位の土台のため
作り付けインターフェイス補助延長I/F:選択単位の土台のため
InterfaceSide作り付けのインターフェイス:コミュニケーション単位の土台のため
出力されるブザー:単一の調子(調子、調節可能な調子の長さ)
力LED:放出色:2色(青、オレンジ)
保護構造:前部:IP67F (コントロール パネルの*5、*8):IP2X
外のり寸法(W x H X D) mm:241 x 194 x 52
パネル穴開け寸法(W X H) mm:227 x 176
重量(kg)は取付金具を除きます:1.5
適当なソフトウエア パッケージ:GT Works3 Version1.100Eまたは後で
船積みの重量:3つのKg
複数の接触/ジェスチャー制御を用いる高い指定モデル
GT27シリーズの作動ターミナルはVGA/SVGA/XGAの決断をそして128MB内部メモリまで65K色をTFT LCDの表示および5.7"、8.4"、10.4」、12.1」および15"のスクリーン・サイズに与えます。すべてのターミナルはイーサネット、USB、RS232およびRS422/485インターフェイスおよびSDのカード スロットと来ます。さらにGT27はPLCバスへのCCリンクIE、CCリンクIE分野、CCリンク、MELSECNET/Hおよびダイレクト接続のような任意インターフェイスと装備することができます。
10.4」および12.1」のサイズのGT27の特別なモデルは食糧および飲料の塗布のために白いフレームとそして理想的な前部USBインターフェイスなしで利用できます。
GT27は複数バックアップ/回復、PLCののような前に定義された診断およびトラブルシューティング機能を、プログラム モニター、servo/モーション・モニタ、動きSFCのモニターおよびCNCのモニター提供します。
