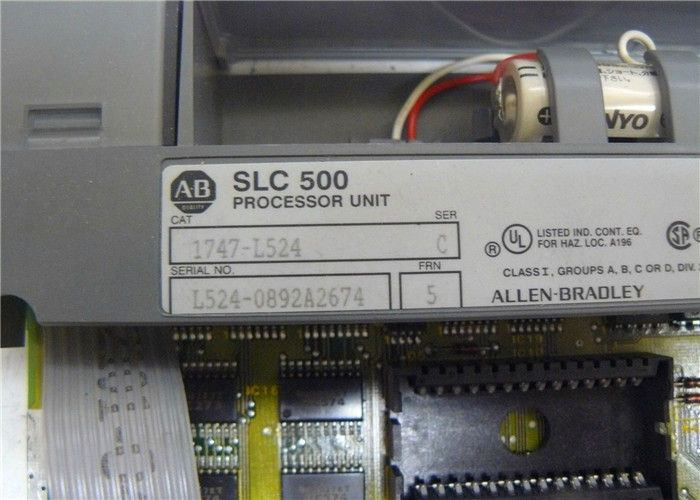

新しいアレン ブラッドリー1747-L524シリーズCプロセッサ・モジュールの単位SLC 500

1747-L524について:

アレン ブラッドリー1747-L524はSLC 500プロセッサである。またSLC 5/02のコントローラーとして参照されて、このプロセッサに分離した入出力のための4096のモジュール指示そして最大それぞれのための4000のモジュールの最高の記憶がある。このプロセッサのために60以上のタイプのモジュールを、アナログ、デジタルの、および走査器モジュールのような、使用できる。但し、このプロセッサは1746-BLMおよび1746-MPMモジュールと互換性がない。このプロセッサへ走査器モジュールを取付けることはシステムへのDeviceNet、ControlNetおよび普遍的な遠隔入力/出力を加えることを可能にしたり、また19の別の説明事項を加える。このプロセッサにまた3/30の480ローカル アナログ入力/出力および最高ローカル シャーシ/スロットの最高がある。追加データ記憶機構がこのプロセッサと取付けることができないことに注目しなさい。但し、任意EEPROMモジュールを使用できる。これらの記憶モジュールはプロセッサのRAMの内容を救うことを可能にし、データに荷を積むことはプロセッサのRAMにEEPROMの記憶で救った。このプロセッサと利用できるDH-485 COMポートは指示を受け取り、始めるために置かれるが、プログラミングのための港を接続すれば1747-PICを要求する。

自動運転表示灯このプロセッサのために利用できる。1747-L524プロセッサは71のプログラミング指示があり、RSLogix 500、PLC-500 A.I. Series、ソフトウェアをプログラムするHHTおよびAPSを使用して形成することができる。それにまた2年の平均のために持続するために推定されるユーザー取り替え可能な電池がある。145のx 35のx 142ミリメートルを測定するこのプロセッサはシャーシを使用して取付けることができ、オープン式のエンクロージャがある。それにDC 5ボルトおよび両方の1.75の最低のワットおよび総ワットで0.9 Aの最高の流れがそれぞれある。プロセッサのプログラム スキャン時は4.8 milliseconds/Kであり、入力/出力スキャン時間は1.6ミリ秒である。実行をである2.4のµsかんだ。このプロセッサにまたDC 24ボルトのでDC 5ボルトので350 mAおよび105 mAのバックプレーンの現在の負荷がある。電源のローディングによって、プログラム スキャンは力の損失が20ミリ秒から3秒からだった後時間を遅らせる。このプロセッサの実用温度は0から60の摂氏温度まで及び、保管温度は-40から85の摂氏温度からである。その振動は57から2000 Hertzで5から57 Hertzおよび2.5 G加速でピーク間の0.015インチの変位である。それにまた30 Gの作動の衝撃があり、5から95%の不凝縮相対湿度と来る。

技術仕様:
