| 起源の場所: | フランス |
| ブランド名: | Schneider |
| 証明: | CE，COO |

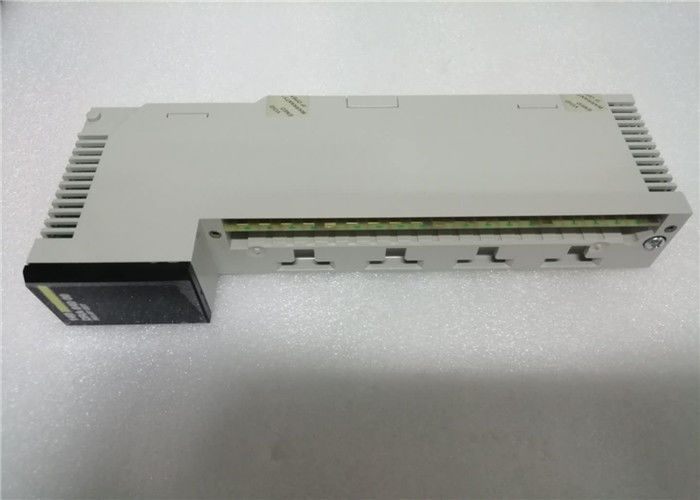

| モデル番号: | 140NOL91100 |
| 製品範囲 |
Modicon Quantum オートメーションプラットフォーム
|
|
|---|---|---|
| 製品またはコンポーネントタイプ |
イーサネットネットワーク TCP/IP モジュール
|
|
| コンセプト |
Transparent Ready
|
|
| Web サーバー |
Class B30
|
|
| Web サービス |
定義済みの Web ページによる診断
ラックビューア データエディタ (PC ターミナル経由) |
|
| 通信サービス |
SNMP ネットワーク管理
帯域幅管理 グローバルデータ I/O スキャニング Modbus TCP メッセージング FDR サーバー |
|
| 通信ポートプロトコル |
イーサネット Modbus TCP/IP
|
|
| 物理インターフェース |
MT/RJ - 100BASE-FX 光ファイバー
RJ45 - 10BASE-T/100BASE-TX ツイストペア |
|
| 伝送速度 |
10/100 Mbit/s
|
| 冗長性 |
はい、ホットスタンバイ冗長アーキテクチャ
|
|
|---|---|---|
| 電源 |
ラックの電源経由
|
|
| マーキング |
CE
|
|
| ローカルシグナリング |
1 LED10 Mbps または 100 Mbps データレート (10 MB/100 MB):
1 LED衝突検出 (Coll): 1 LEDダウンロードモード (カーネル): 1 LEDイーサネットモジュール障害 (Fault): 1 LEDイーサネットネットワークステータス (RUN): 1 LED全二重モード (Fduplex): 1 LEDモジュール準備完了 (Ready): 1 LEDネットワークアクティブ (Link): 1 LEDラック動作中 (Active): 1 LED送受信アクティビティ (TxAct/RxAct): |
|
| 消費電流 |
5 V DC で 750 mA
|
|
| モジュール形式 |
標準
|
|
| 正味重量 |
0.345 kg
|
| IP 保護等級 |
IP20
|
|
|---|---|---|
| 製品認証 |
CUL
UL 508 |
|
| 規格 |
CSA C22.2 No 142
FM Class 1 Division 2 |
|
| 静電放電に対する耐性 |
IEC 801-2 に準拠した 4 kV 接点
IEC 801-2 に準拠した 8 kV 空中 |
|
| 電磁界に対する耐性 |
IEC 801-3 に準拠した 10 V/m 80...1000 MHz
|
|
| 動作周囲温度 |
0…60 °C
|
|
| 保管周囲温度 |
-40…85 °C
|
|
| 相対湿度 |
結露なしで 95 %
|
|
| 動作高度 |
<= 4500 m
|
類似モデル製品
| アナログ I/O モジュール | ディスクリート I/O モジュール | ||
| 140ACI03000 | 140DDI15310 | 140DAI55300 | 140DAO84210 |
| 140ACI04000 | 140DDI35300 | 140DAI74000 | 140DAO84220 |
| 140ACO02000 | 140DDI35310 | 140DAI75300 | 140DAO85300 |
| 140ACO13000 | 140DDI36400 | 140DSI35300 | 140DRA84000 |
| 140AII33000 | 140DDI67300 | 140DDO15310 | 140DRC83000 |
| 140AII33010 | 140DDI84100 | 140DDO35300 | 140DVO85300 |
| 140AIO33000 | 140DDI85300 | 140DDO35301 | 140DDM39000 |
| 140AMM09000 | 140DAI34000 | 140DDO35310 | 140DDM69000 |
| 140ARI03010 | 140DAI35300 | 140DDO36400 | 140DAM59000 |
| 140ATI03000 | 140DAI45300 | 140DDO84300 | 140DII33000 |
| 140AVI03000 | 140DAI54000 | 140DDO88500 | 140DIO33000 |
| 140AVO02000 | 140DAI54300 | 140DAO84000 | 140DAO84010 |
(1) Unity Pro ファームウェアで更新された CPU。
(2) これらの CPU では、完全な Ethernet RIO ドロップ機能が追加されています。
Unity Pro u V7.0。
1 プライマリリング、銅/光ファイバーメディア
3 イーサネットヘッドアダプタ140NOA61100 Quantum™ ラックにインストールされています。
4 ConneXium スイッチ TCSESM083F23F1 (定義済み構成ファイル C2) (2)
5 ConneXium スイッチ TCSESM063F2CU1/CS1 (定義済み構成ファイル C6) (2)
6 ConneXium スイッチ TCSESM063F2CU1/CS1 (定義済み構成ファイル C4) (2)
7 Modicon™ STB イーサネット DIO (3) (4)
8 イーサネット DIO デバイスクラウドへの接続、銅メディアのみ
9 イーサネット DIO デバイスクラウド (3)
10 イーサネット通信モジュール140CPU31110
11 イーサネットインターリンクケーブル TCSECN3M3M1S4/1S4U (1 m)
