| 起源の場所: | フランス |
| ブランド名: | Schneider |
| 証明: | CE |

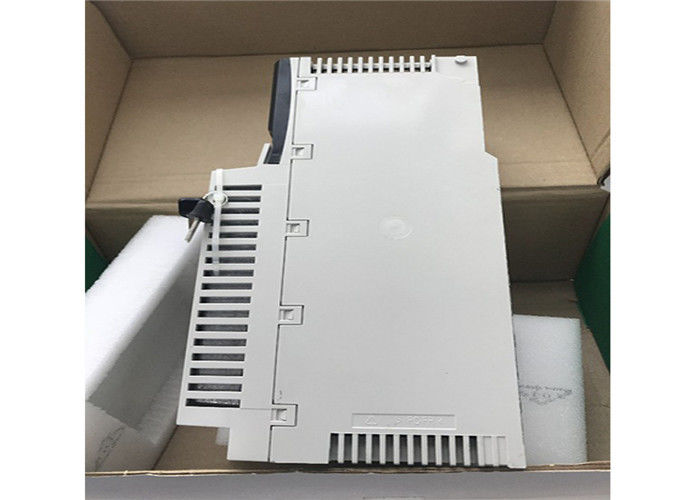

| モデル番号: | 140SHS94500 |
| 製品群 |
Modicon Quantum オートメーションプラットフォーム
|
|
|---|---|---|
| 製品またはコンポーネントのタイプ |
DIOヘッドエンドアダプタ
|
| ポート数 |
1 Modbus Plus 光ファイバ シングル銅線
1 Modbus RS232 ツイストペア |
|
|---|---|---|
| 伝送速度 |
1 Mbit/s
|
|
| 電気的接続 |
1 コネクタ RJ45
2 コネクタ TX/RX |
|
| I/O ワード |
30 I/32 O
|
|
| チェック |
RAM
RAM アドレス プロセッサ チェックサム |
|
| 消費電力 (W) |
4 W
|
|
| 最小パルス幅歪み/ジッター |
5 ns
|
|
| 波長 |
820 nm
|
|
| 電力損失バジェット |
11 dB 62.5/125 µm
16.5 dB 100/140 µm 6.5 dB 50/125 µm |
|
| 光伝送 |
-16…-9 dBm 100/140 µm
-19.8…-12.8 dBm 50/125 µm -3.5…110.5 dBm 62.5/125 µm |
|
| 立ち上がり/立ち下がり時間 |
20 ns
|
|
| ダイナミックレンジ |
20 dB
|
|
| 検出されたサイレンス |
-36 dBm
|
|
| 感度スケール |
> 30 dBm
|
|
| バス電流要件 |
750 mA
|
| 静電気放電への耐性 |
4 kV 接触 IEC 801-2 準拠
8 kV 空中 IEC 801-2 準拠 |
|
|---|---|---|
| 電磁界への耐性 |
10 V/m 80…2000 MHz IEC 801-3 準拠
|
|
| 動作時周囲空気温度 |
0…60 °C
|
|
| 保管時周囲空気温度 |
-40…85 °C
|
|
| 相対湿度 |
95 % 結露なきこと
|
|
| 動作高度 |
<= 5000 m
|
|
| 規格 |
UL 508
|
|
| 製品認証 |
CSA クラス 1 ディビジョン 2
RINA GL RMRS C-Tick GOST DNV |
| サステナブル オファー ステータス |
Green Premium 製品
|
|
|---|---|---|
| REACh 規制 |
REACh 宣言
|
|
| EU RoHS 指令 |
プロアクティブ コンプライアンス (製品は EU RoHS 法的範囲外)
EU RoHS 宣言 |
|
| 水銀フリー |
はい
|
|
| RoHS 免除情報 |
はい
|
|
| 中国 RoHS 規制 |
中国 RoHS 宣言
|
|
| 環境開示 |
製品環境プロファイル
|
|
| サーキュラリティ プロファイル |
ライフサイクル終了情報
|
|
| WEEE |
製品は欧州連合市場で特定の廃棄物収集に従って処分する必要があり、ゴミ箱に捨ててはいけません。
|
類似モデル製品
| アナログ I/O モジュール | ディスクリート I/O モジュール | ||
| 140ACI03000 | 140DDI15310 | 140DAI55300 | 140DAO84210 |
| 140ACI04000 | 140DDI35300 | 140DAI74000 | 140DAO84220 |
| 140ACO02000 | 140DDI35310 | 140DAI75300 | 140DAO85300 |
| 140ACO13000 | 140DDI36400 | 140DSI35300 | 140DRA84000 |
| 140AII33000 | 140DDI67300 | 140DDO15310 | 140DRC83000 |
| 140AII33010 | 140DDI84100 | 140DDO35300 | 140DVO85300 |
| 140AIO33000 | 140DDI85300 | 140DDO35301 | 140DDM39000 |
| 140AMM09000 | 140DAI34000 | 140DDO35310 | 140DDM69000 |
| 140ARI03010 | 140DAI35300 | 140DDO36400 | 140DAM59000 |
| 140ATI03000 | 140DAI45300 | 140DDO84300 | 140DII33000 |
| 140AVI03000 | 140DAI54000 | 140DDO88500 | 140DIO33000 |
| 140AVO02000 | 140DAI54300 | 140DAO84000 | 140DAO84010 |
(1) Unity Pro ファームウェアで更新された CPU。
(2) これらの CPU では、完全なイーサネット RIO ドロップ機能を追加できます。
Unity Pro u V7.0。
1 プライマリリング、銅線/光ファイバメディア
3 イーサネットヘッドアダプタ 140NOA61100 Quantum™ ラックに取り付けられています。
4 事前定義済み構成ファイル C2 (2) を持つ ConneXium スイッチ TCSESM083F23F1
5 事前定義済み構成ファイル C6 (2) を持つ ConneXium スイッチ TCSESM063F2CU1/CS1
6 事前定義済み構成ファイル C4 (2) を持つ ConneXium スイッチ TCSESM063F2CU1/CS1
7 Modicon™ STB イーサネット DIO (3) (4)
8 イーサネット DIO デバイスクラウドへの接続、銅線メディアのみ
9 イーサネット DIO デバイスクラウド (3)
10 イーサネット通信モジュール 140CPU31110
11 イーサネットインターリンクケーブル TCSECN3M3M1S4/1S4U (1 m)
