| 起源の場所: | フランス |
| ブランド名: | Schneider |
| 証明: | CE |
| モデル番号: | TSXAEY800 |

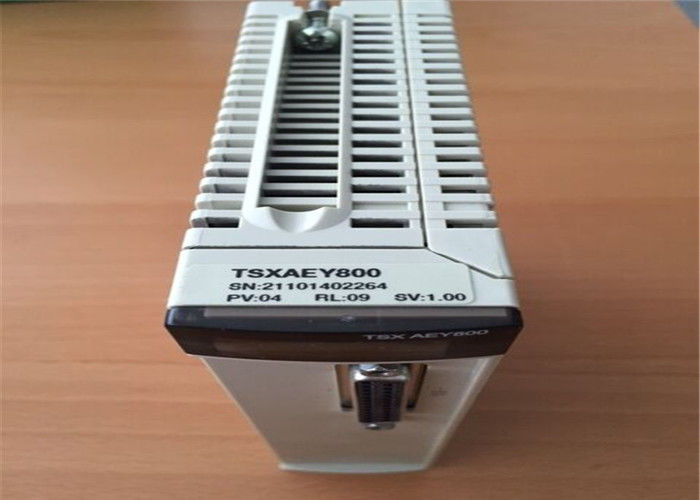

シュナイダー・エレクトリック TSXAEY800 アナログ入力モジュール 共通点 8 I マルチレンジ
| 製品範囲 |
モディコン・プレミアム・オートメーションプラットフォーム
|
|
|---|---|---|
| 製品または部品の種類 |
アナログ入力モジュール
|
|
| 入力レベル |
高レベル
|
|
| アナログ入力番号 |
8
|
|
| アナログ入力タイプ |
電流 0~20mA
電流 4...20 mA 電圧 +/- 10 V 圧力は0~10V 圧力は0~5V 圧力は1~5V |
|
| アナログ/デジタル変換 |
12ビット
|
| 定数読み込みサイクルの時間 |
27ms
|
|
|---|---|---|
| 速読サイクルの時間 |
3 ms + 3 ms x 使用したチャンネル数
|
|
| 測定誤差 |
0.15 % 全スケール 0~5 V 25 °C
0.15 % 全スケール 1~5 V 25 °C 0.19 % 全スケール +/- 10 V 25 °C 0.19 % 全スケール 0~10 V 25 °C 0.22% 全スケール +/- 10 V 0...60 °C 0.22% 全スケール 0...10 V 0...60 °C 0.22% 全スケール 0...5 V 0...60 °C 0.22% 全スケール 1...5 V 0...60 °C 0全スケールの25% 0~20mA 25°C 0全スケールの25% 4...20 mA 25 °C 0.41 % 全スケール 0~20 mA 0~60 °C 0.41 % 全スケール 4...20 mA 0...60 °C |
|
| チャンネルとバスの隔離 |
1000Vrms
|
|
| チャンネルと地面間の隔離 |
1000Vrms
|
|
| チャンネル間の隔離 |
共通点
|
|
| チャンネル間の共通モード |
ない
|
|
| 入力超電圧保護 |
-15...15V 状態 0 250 オーム
-30...30V 状態 1 250オム |
|
| 電気接続 |
1 つの接続器 SUB-D 25
|
|
| 超流量 |
-30...30 mA 状態 1 250 kOhm
|
|
| 標識 |
CE
|
|
| 現在の消費量 |
5VDCで270mA
|
|
| モジュール形式 |
スタンダード
|
|
| 純重量 |
0.31kg
|
| 基準 |
IEC 1131
|
|
|---|---|---|
| 製品認証 |
DNV
RINA GL BV LR RMRS ABS |
|
| 動作のための環境空気の温度 |
0~60 °C
|
|
| 貯蔵用の環境気温 |
-25〜70 °C
|
|
| 相対湿度 |
10~95% コンデンサなし
貯蔵用コンデンサなしで5~95% |
|
| 操縦高度 |
0...2000メートル
|
|
| 保護治療 |
TC
|
|
| IP 保護度 |
IP20
|
|
| 汚染度 |
2
|
| 保証 |
18ヶ月
|
|---|
