| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693CMM301 |

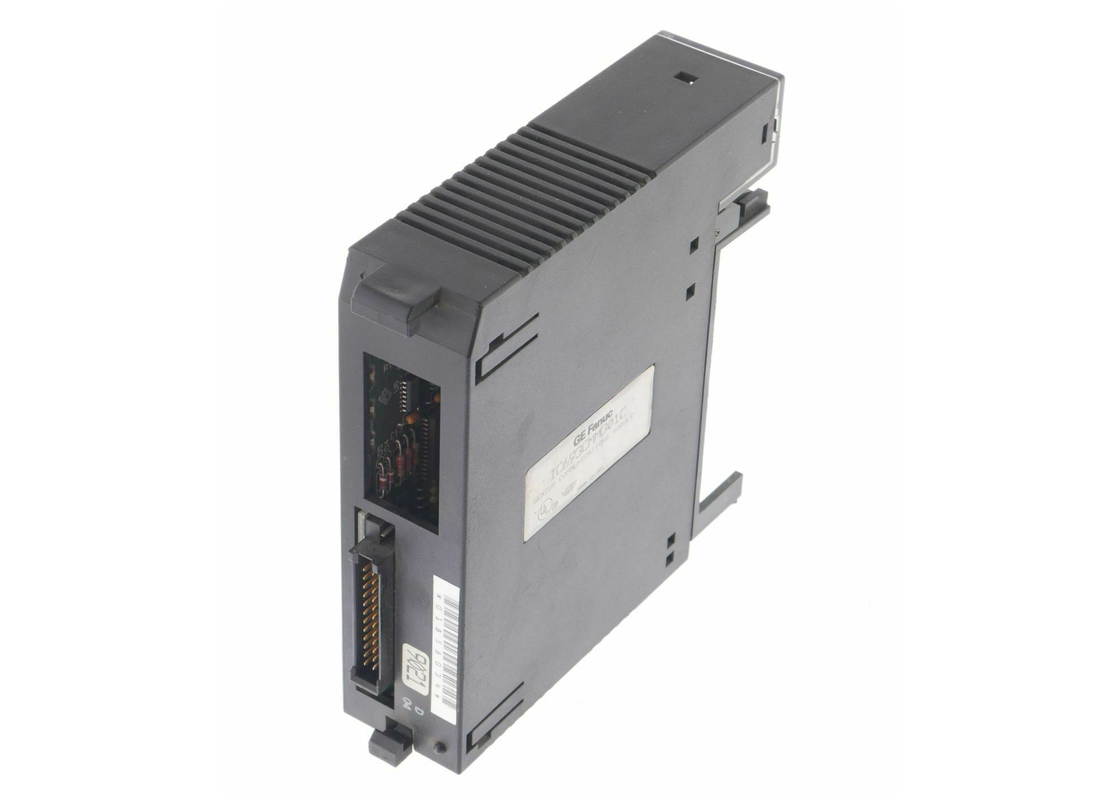

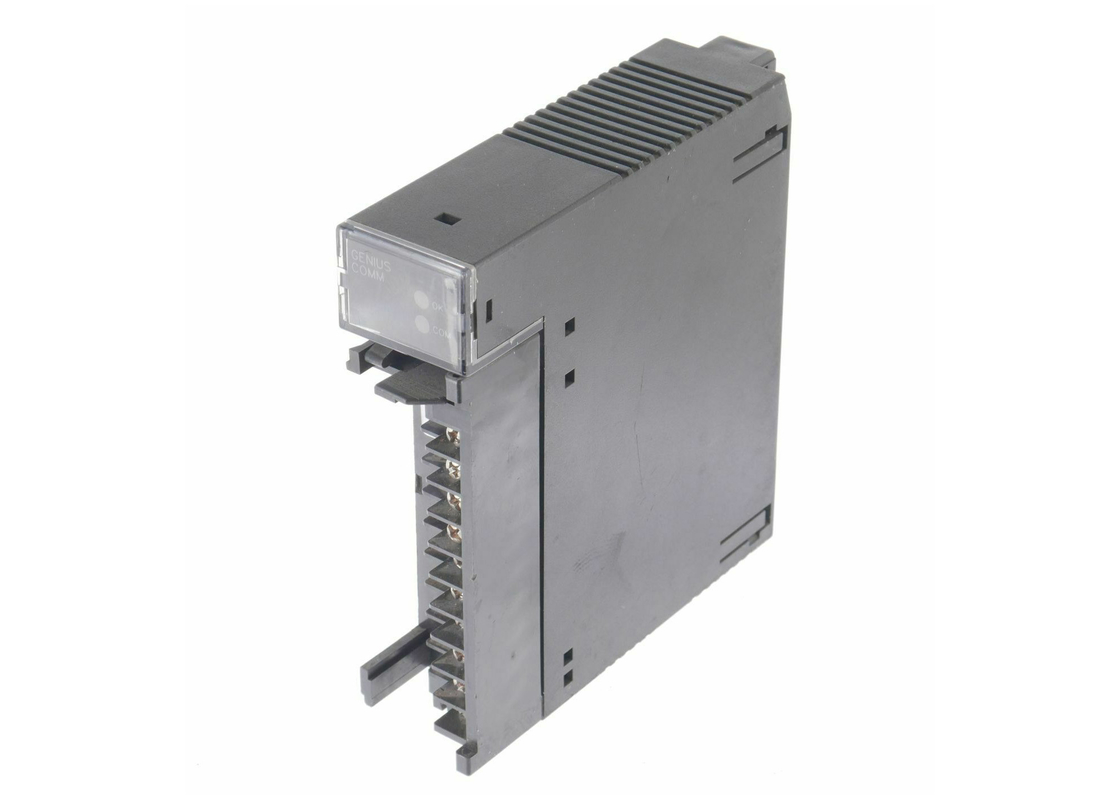

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCsジーニアスバスのコントローラを使用することで,90-70シリーズ,6シリーズ,5シリーズPLCは簡単に通信できます. 0-32デバイスはジーニアスバスで接続できます.GeniusバスはGCMモジュールの正面にあるターミナルボードに接続します. Genius通信モジュールは,シリーズ90-30CPUベースプレート,拡張ベースプレート,またはリモートベースプレートに設置することができます. IC693CMM301の高いパフォーマンスを確保するために,モジュールはCPUベースプレートに設定されるべきですGenius通信モジュールは,産業用コンピュータによるデータのモニタリングやバス内のデバイス間のグループ通信を含む多くのアプリケーションに使用できます.
IC693CMM301 Genius Communications バスは,リアルタイム制御データの高速データ送信を提供するためにノイズ免疫ネットワークを使用しています.シリーズ90-30PLCは,標準の扭曲ペアの助けで1つのGenius I/Oシリアルバスを通じて互いに接続することができます.装置の間にはダージーチェーンがついているし,両端で終了している.システムの良好なパフォーマンスを確保するために適切なケーブルを使用することが重要です.Genius通信モジュールは,正面に位置するLEDインジケーターを持っています通常の操作では,モジュールの動作状態を示すためにオンになります.OKは,電源チェックが完了するとLEDがオンになるGBCモジュールの状態を示します.COMはGenius通信バスの状態を表示しますバスがうまく動いていることを示します. バスが故障した場合,PLCから通信がないと表示します.シリーズ90-30PLCシステムで最大8つのエンハンスドジーニアス通信モジュールが使用できます単一のGeniusバスが提供するI/O回路の量は,利用されているI/Oデバイスの様々な形態とCPU内のメモリストレージの量に依存する..

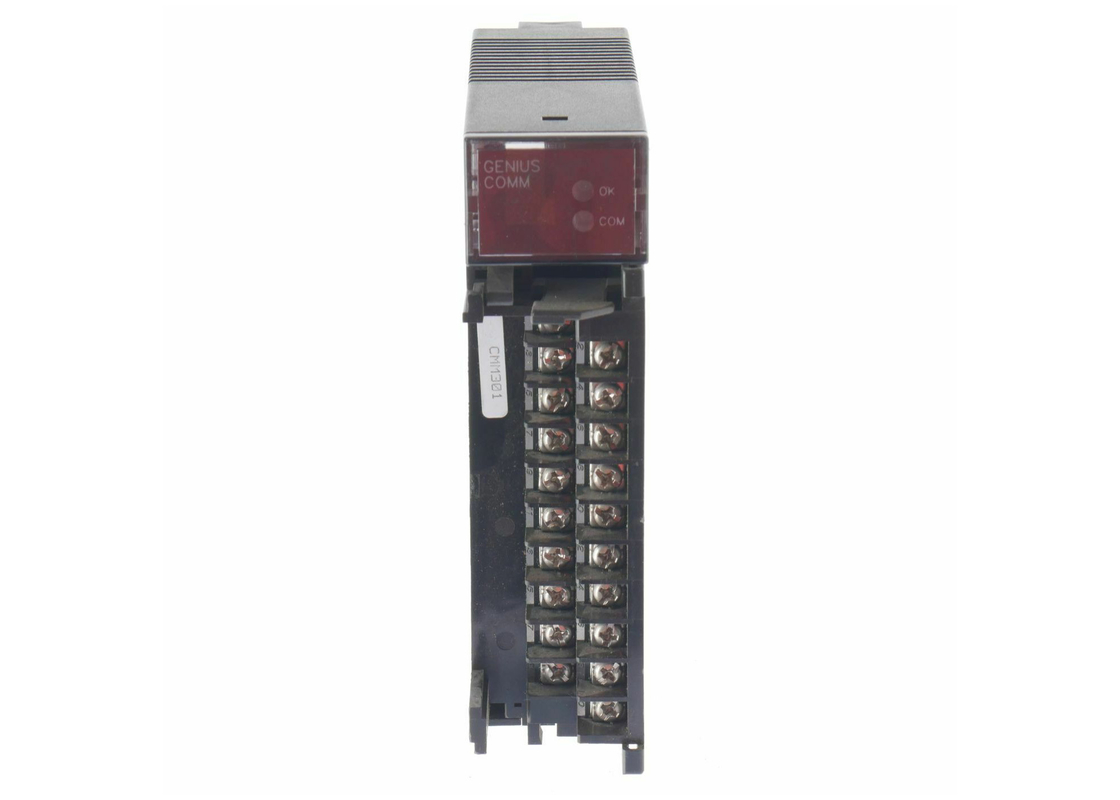

GE Fanuc IC693CMM301 Genius通信モジュールは,最大32バイトまたは合計256ビットデータを交換することができます.それは,それをホストするPLCのバックプレートにIC693CMM301ジーニアス通信モジュールを接続するのは簡単ですこのモジュールはジャンパーやDIPスイッチがないので,手持ちのプログラマーまたは適切なシステムプログラミングソフトウェアで設定する必要があります.IC693CMM301 Genius通信モジュールには2つのLEDがありますOK LED は,モジュールが電源アップテストを完了し,合格し,正常に動作していることを意味します.COM LEDは,モジュールは90-30シリーズGE PLCによって初期化され,モジュールはバス通信を受信していることを意味します.COM LED は成功の起動後も,動作中も, COM LED が点滅する原因となる,非常に多くのエラーが発生しない限り,オンになります.
注文情報 IC693CMM301
モジュールの種類 グローバルデータを提供する90-30シリーズPLCモジュール
最大7つの他のPLCとの通信
LED OK,COM
グローバルデータ長さ:
通信モジュールごとに 最大256ビット,32bit増幅で設定可能.
シリアル9030PLCごとに 最大可用 %G までのメモリ
環境問題
動作温度 0_Cから+60_C について
(+32)_Fから+140_F) について
貯蔵温度 ¥25_Cから+70_C について
(13円)_Fから+158_F) について
湿度 5%から95% (不凝縮)
振動 と 衝撃 0.2インチ移動 5Hzから10Hz
1G 10Hzから200Hz
5 G 10M 期間
