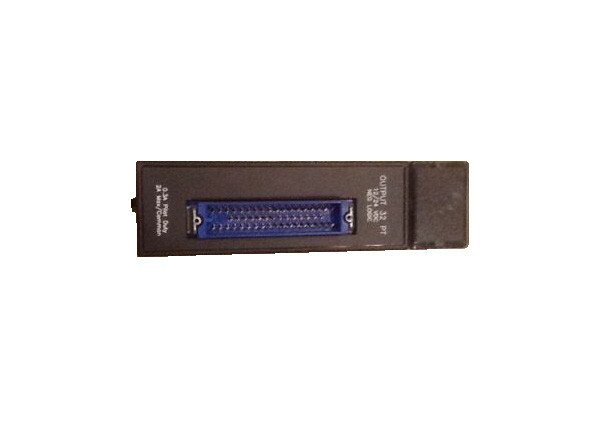

GE FANUC IC693MDL750 12/24の負論理DCの出力モジュール90-30

GE FANUC IC693MDL750, 12/24 ネガティブな論理 DC出力モジュール

90〜30

製品説明

GE Fanuc 90-30 IC693MDL750は,12/24負論理直流出力モジュールである.負のバス電源端末または一般的なユーザーに負のバス電源端末に負荷から電流が落ちるように,このモデルは負の論理特性を持っています出力装置は出力モジュールと電源バスの間に配置されます.IC693MDL750モジュールの指定電圧は12/24ボルトDCで,出力電流は最大0.1点あたり3アンパール,1点あたり最大2アンパール,作業温度は140°F.

IC693MDL750は,出力回路からユーザーの出力デバイスへの接続を行うために,そのフロントエンドに50ピン接続装置をホストしています.32の出力ポイントを8つの出力ポイントを4つの等しいグループに分けています各グループには共通の出力端末がある.

フィールドデバイスは,直接IC693MD750に接続できる外部電源から操作され,Weidmuller端末ブロックを使用します.直接ワイヤリング方法は,そのモジュール端の女性コネクタと別の端の脱線ワイヤーの構成端末ブロックは,端末ブロックに設置されたDIL-レイルとIC693MD750のモジュールコネクタを接続する,端末ブロックの両端に2つのコネクタを持つGE Fanucのケーブルを使用しています.

C693MD750は電磁石,指示器,モータースタートなどの負荷装置と互換性があります.このモジュールにはLED指示器がありません.しかし,LEDは,LEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDのLEDユーザが各回路の状態を知りたい場合90-30 プログラム可能な論理制御システム内の入力または出力スロットに LED インジケーターを搭載したモジュールを設置できます.

IC693MDL750について

IC693MDL750モジュールIC693MDL750は,GE FanucのデジタルI/Oモジュールシリーズの一部であり,90-30シリーズプログラム可能な論理コントローラで使用するように設計されている.モジュール5スロットまたは10スロットベースプレートを持つ90-30シリーズPLCの任意のスロットにインストールできます.モジュールにはLEDインジケーターはありません.出力回路から出力デバイスへの接続は,IC693MDL750の前側に搭載されている50ピン接続器を通して行えます.モジュールIC693MDL750 の出力特性モジュールモータースターターやインジケーターなどの複数のユーザーデバイスと互換性があります. ユーザーデバイスの電源はユーザーによって供給されなければならない. IC693MDL750は,モジュール12~24ボルトDCで評価され,負の論理出力モジュールである.合計32の出力ポイントが8つの4つのグループに分かれています.各グループには2つの共通のピンがあります.

IC693MDL750モジュールは,ユーザの負荷から負の電源バスまたはユーザの共通に電流を沈み IC693MDL750モジュールIC693MDL750によって抽出される最大電流はモジュールPLCのバックプレーン上の5ボルトDC定位バスから21ミリアンプ (すべての出力オン) である.ポイントあたりの最大出力電流は0.3アンプである.平均的な最大出力電流は 140 度Fahrenheitで 2 Amps です. 最大出力電圧低下値は0.24Vです.GE Fauncは,使用していないIC693MDL750モジュールを -40〜185 Fahrenheitの環境温度で保管することを推奨します.IC693MDL750を搭載したベースプレートに IP 54 の格付けの囲いを使用する必要があります.モジュール.
