高容量の電源モジュールシリーズ90-30プラットホームGE FANUC IC693PWR330

GE FANUC IC693PWR330,高容量電源モジュール

シリーズ90-30 プラットフォーム

製品説明

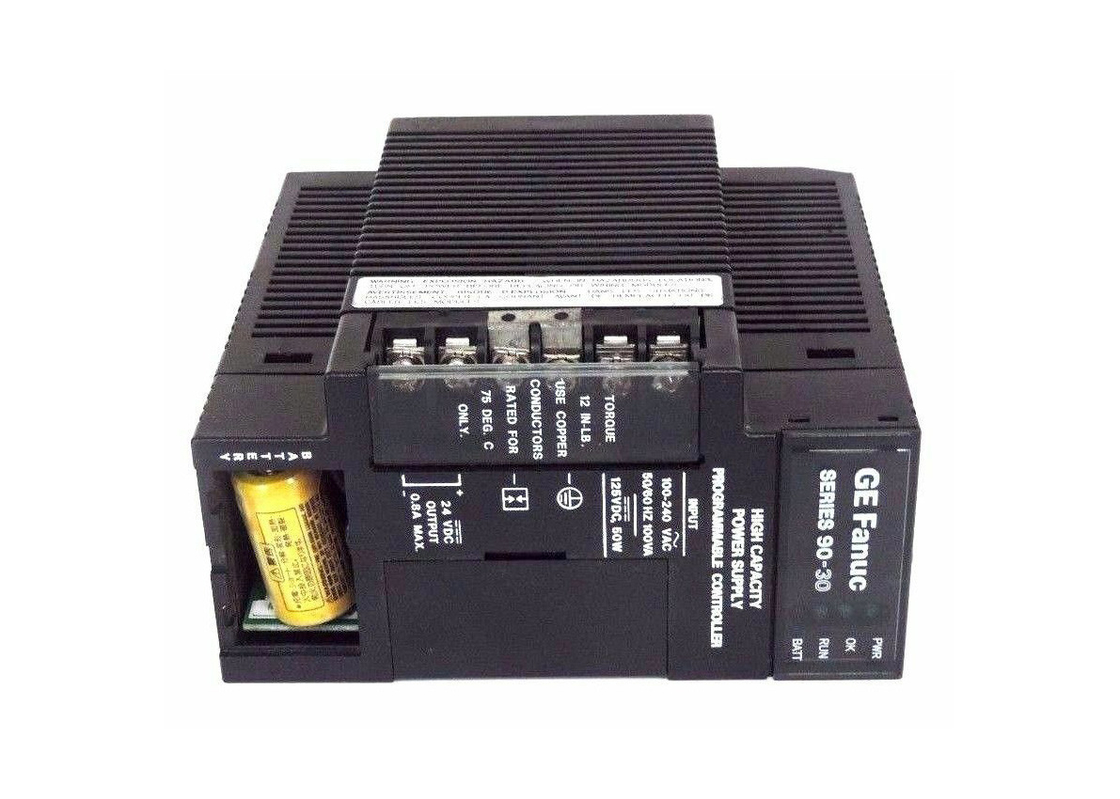

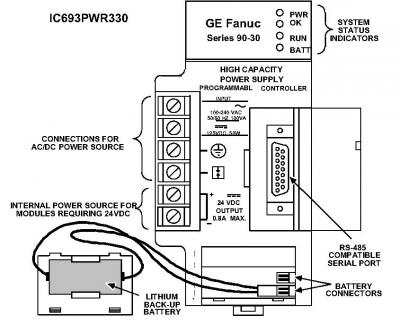

IC693PWR330は高容量電源と30ワット生産と120/240 VAC/125 VDC 入力高度なエネルギーが必要になるアプリケーションがあります+5V標準電源で提供されていない電源 (IC693PWR321) です.したがって,この高容量電源は, +5V電源から30ワットのそれぞれを利用することを可能にします.IC693PWR330は,85~264VAC,または100~300VDCの範囲内の入力電圧源から動作できる.この電源は, +5 VDC出力を提供します., +24 VDCシリアル90-30出力リレーモジュールの回路に電力を配給するリレー出力装置.いくつかのモジュールで内部で利用される孤立した+24 VDCは,24 VDC入力モジュールに外部電源を提供するために使用することができる.IC693PWR330 は,フィールド 配線接続についてAC/DC 入力電源. この2つの電源は,ユーザーリンクアップに使用される6つの端末で構成されています.これらのリンクには;AC電源,20VAC電源,および240VAC電源からの接地線が含まれます.彼らは電源の前部のトップ3ターミナル経由でシステムに接続されていますAC/DC 入力電源に対する感度は通常低い.

IC693PWR330には入力超電圧保護装置このピンは,会社でよく設置されている提供された帯付きジャンパーでピン3に接続されています.ストラップジャンパーは,両側から過電圧保護が必要でない場合,キャラクターを非機能するように取り除くことができますピン3とピン4必要なのは超電流保護提供されている5V ロジック出力電子的に限られている3.5アンプ (7アンプは高容量電源の場合)) 超負荷があるときはいつでも内部で感知され,電源の切断につながる可能性があります.入力内の内部ファイューズは,そのような発生の場合,電源バックアップとして機能します.内部電源の故障から電源を保護する.

GE Fanuc IC693PWR330 高容量電源は,シリーズ90-30 PLC制御システム用のモジュール式電源モジュールである.GE Fanucシリーズ90-30電源は,すべてのシリーズ90-30ベースプレートの左スロットに直接接続できるようにモジュール設計されています設置時間とコストを削減する. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DCIC693PWR330電源は,標準IC693PWR321電源モジュールが提供できる5VDC以上の電力を必要とするアプリケーションのために設計されています.そして,すべての30ワットの出力容量が +5ボルトのDC電源から使用されるようにします.

GE Fanuc IC693PWR330電源は,標準的な5ボルトDC出力容量で,総出力30ワット.また,24ボルトDCリレー出力15ワット,シリーズ90-30の出力リレーモジュールの回路に電力を供給する単一の24VDC出力 20Wattの総出力で,一部のI/Oモジュールで内部で使用され,24VDC入力モジュールに外部電力を供給するためにも使用できます.IC693PWR330電源は, 120/240 ボルト AC または 125 ボルト DC の名目入力電圧を指定しています容認可能な電圧範囲は AC 85~264V,DC 100~300VIC693PWR330電源は,最低20ミリ秒の停止時間,最大5ボルトのDC出力で7APSの過剰電流保護制限があります..

テクニカル仕様

技術情報

仕様
