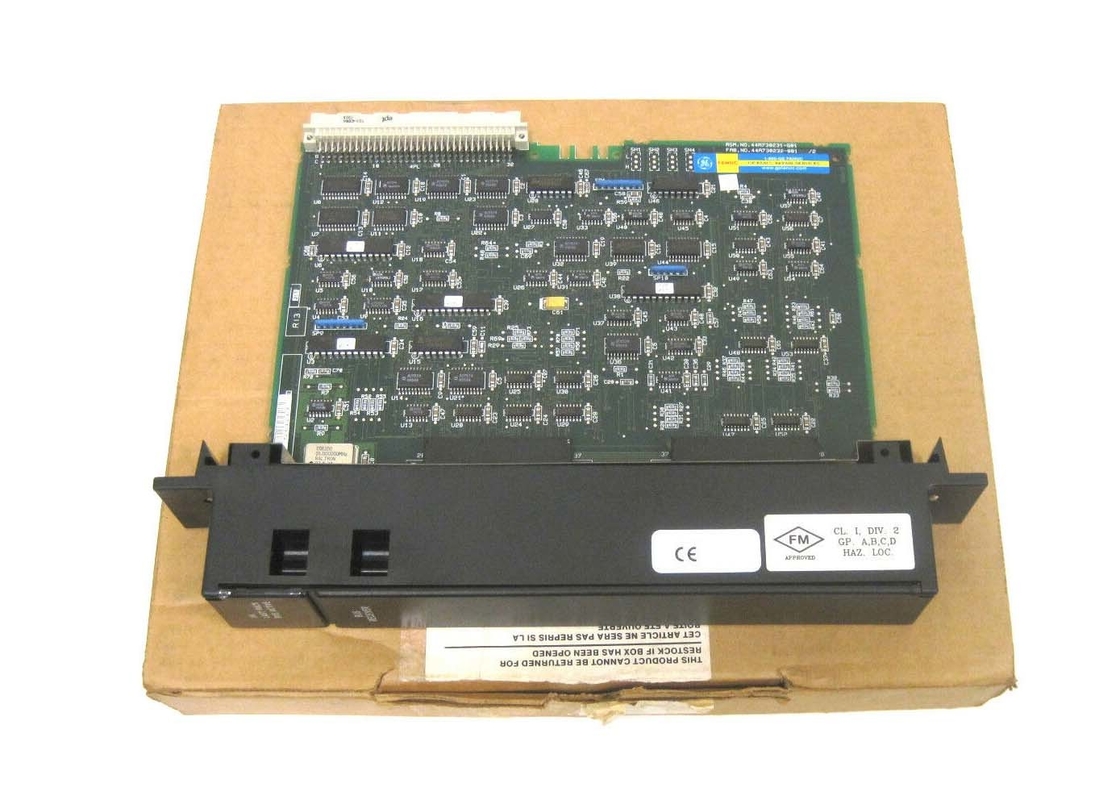

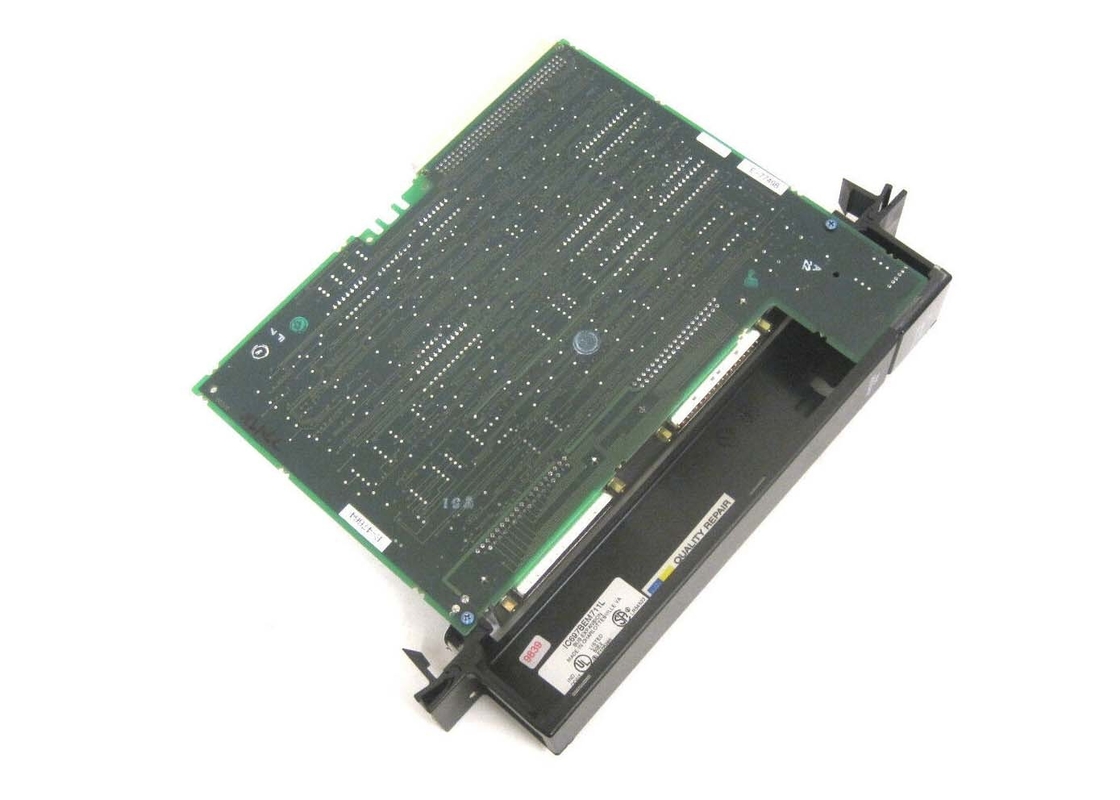

GE FANUC IC697BEM711のバス受信機モジュール、シリーズ90-70は設計した

IC697BEM711は,GE Fanucが設計した90-70シリーズバス受信モジュール (BRM) である.高速並列バス拡張インターフェースであるため,IC697BEM711は,メインラックから最大7つの追加のIC697PLCラックに,最大50フィートまでの接続ケーブルで,快適に拡張することができます.IC697BEM711は,便利な設定ソフトウェアを搭載しており,DIPスイッチを必要としません.

IC697BEM711モジュールは最大重量はわずか4ポンドで,2つのコネクタを持つ単一のスロットを持っています.IC697BEM711 BRMは常にスロット1にインストールされなければならないことに注意することが重要です.IC697BEM711のもう一つの特徴は,モジュールの連続状態を示すLEDの使用である.IC697BEM711は,CPUとの通信の損失の可能性の場合,出力モジュールの最後の状態動作を保持します.また,ラック内の欠陥モジュールの隔離と修理を可能にします.

注: IC697 PLC システムは,MS-DOS ソフトウェア プログラムまたは Windows 機能を使用して,IC697BEM711 でのみ設定できます.設定設定を選択した後,RCM が存在していることを確認するようユーザに提示されます.プログラムコントローラのインストールマニュアルを参照してください.

IC697BEM711について

IC697BEM711モジュールはバス受信モジュールである.IC697BEM711モジュールの特徴には,高速の並列バス拡張インターフェース,7つの拡張ラックをサポートし,システムの故障隔離,簡単なソフトウェア設定モジュールの3つのLEDインジケーターは,モジュールの状態,バスの拡張ポート状態と拡張状態を表示します.IC697BEM711 モジュールを使ってIC697BEM711モジュールは,PLC・シャシーに1つのスロットを占めています.モジュールのフロントパネルに2つのコネクタが提供されています: 1 つのコネクタは上流またはCPUラックと接続するために使用され,もう1つのコネクタはデジーチェーン配置を通じて追加の拡張ラックに接続するために使用されます.

IC697BEM711 バス受信機モジュールは,Windows または MS-DOS プログラミング ソフトウェア 機能を使用して構成する必要があります.モジュールの現在の要件は 0.8Ampsとモジュールは,また5ボルト DC入力電圧を必要とします拡張インターフェースは,最大500キロバイト/秒でデータを送信することができる.拡張インターフェースと最大15メートルのケーブルを使用することができます.モジュールは,VME標準Cをサポートするように設計されています..1. モジュールを注文する際には,カタログ番号IC697ACC702のターミネータープラグも注文できます.さらに,以下のI/Oケーブルも注文できます.カタログ番号IC600WD005Aの5フィートのケーブルIC600WD010Aの10フィートのケーブルとIC600WD025Aの25フィートのケーブルとIC600WD050Aの50フィートのケーブルIC697BEM711モジュールを指定されたスロットに挿入する前に,システム電源は切断されなければならない..
