MHz 32ビットGE FANUC IC697CPM915、32の浮動小数点の中央処理装置

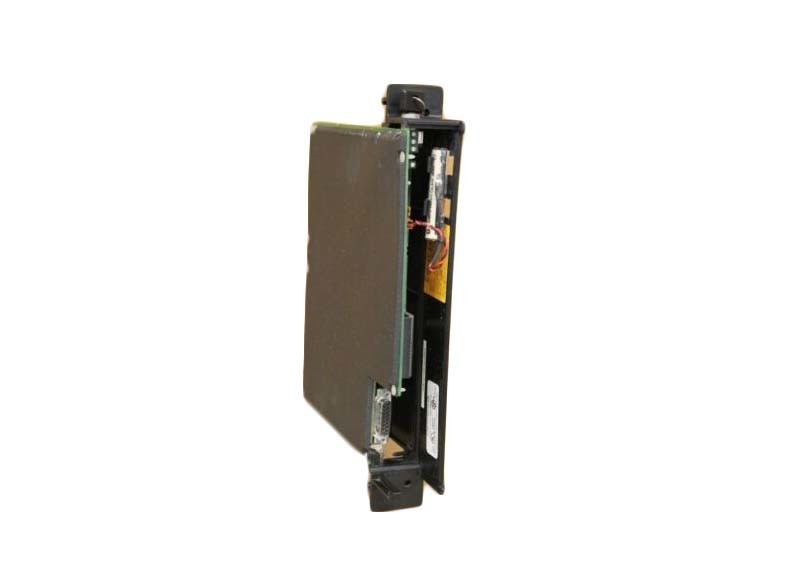

GE FANUC IC697CPM915, 32 MHz, 32 ビット, フローティングポイント中央処理ユニット

製品説明

IC697CPM915は,GE Fanucが製造する90-70シリーズの32MHz,32ビット,浮点中央処理ユニットである.このCPUは,MS-DOSまたはWindowsソフトウェアによってプログラムされ,マシンを制御する, 処理,およびリアルタイムでの材料処理. レイクに搭載されたバックプレーンの上でI/Oとスマートオプションモジュールと通信. 選択された機能には,シングルスロットCPU,同じスロットバッテリー付きメモリ1MBIC697CPM915は浮点点計算をサポートし,ブル関数あたり0.4マイクロ秒で実行する.

IC697ファミリーのすべてのIC697LANインターフェースモジュール,いくつかのコプロセッサモジュール,IC660/661バスコントローラー,および離散/アナログI/Oモジュールを含むさまざまなオプションモジュールがサポートされています.IC697CPM915は,フラッシュメモリでオペレーティングシステムのファームウェアを格納する.;しかし,このモジュールはユーザープログラムのストレージをサポートしていません.ファームウェアは,EPROMの分解または交換を必要とせずに更新されます.ファイアウェアの更新は,対応するPCをシリアルポートに接続し,提供されたローダーソフトウェアを実行することによって行われます..

このモジュールは,3つの位置のRUN/STOPスイッチを制御するか,リモートに接続されたプログラマーと対応するソフトウェアによって操作できます.プログラム/設定データはパスワードまたはキススイッチを使用して手動でロックされます鍵が"protected"になっている場合,BTM (バス送信機モジュール) に並列接続されたプログラマのみがデータを調整できます.モジュールの正面に4つの緑色のLEDがCPUの状態を表示します.IC697CPM915は,付属マニュアルを使用して適切にインストールする必要があります.. バッテリーはいずれかのコネクタに接続できます. トーグルスイッチはSTOP位置,キースイッチはメモリ保護OFF位置にする必要があります. ラック電源もオフにする必要があります.そして電源開始.

テクニカル仕様

技術情報

IC697CPM915について

GE Fanuc IC697CPM915モジュールは,単スロットプログラム可能なCPUモジュールです.IC697CPM915モジュールは,材料処理システムの制御のためのWindowsまたはMS-DOSベースのソフトウェアを使用して構成することができます.コンピュータ,コンピュータ,機械,およびプロセス.CPUのプログラミングは,イーサネットまたはSNPポートを通じて実行される.イーサネット経由のプログラマー接続には,オプションのイーサネットモジュールがインストールされる必要がある..IC697CPM915モジュールは,VME C.1標準フォーマットを使用して,オプションモジュールとラックバックプレーンのI/Oと通信する.IC697CPM915はIC697CHS750,IC697CHS782,IC697CHS783IC697CPM915モジュールは,ラックのスロット1にのみ設置される.IC697CPM915モジュールの動作は,RUN/STOPスイッチまたはCPUモジュールのRS-422/RS-485シリアルポートに接続されたプログラマーによって遠隔操作されます..

IC697CPM915 CPU モジュールには,CPUの状態を表示するために4つの緑色のLEDが提供されています. IC697CPM915 モジュールは浮点支持の32メガヘルツのCPU モジュールです.モジュールのユーザーメモリは 1 メガバイトです. モジュールに設置されたリチウム電池は,ユーザーメモリに保存されているデータへのバッテリーバックアップを提供します. PLCラックに電力を適用しない場合,名目メモリ保持時間は6ヶ月です.システムファームウェアの保存に使用されるフラッシュメモリIC697CPM915モジュールは,GE Fanucシリーズ60-70PLCシステムで使用するように設計されています.IC697CPM915モジュールの電流消費量は,5ボルトDCバスから2.8Amp (名目) です.利用可能なオプションモジュールには,すべてのIC697LANモジュールが含まれます.IC660,IC661 I/O,およびIC697ファミリーのアナログおよび離散I/Oモジュールのための多数のコプロセッサモジュール,およびバスコントローラ.
