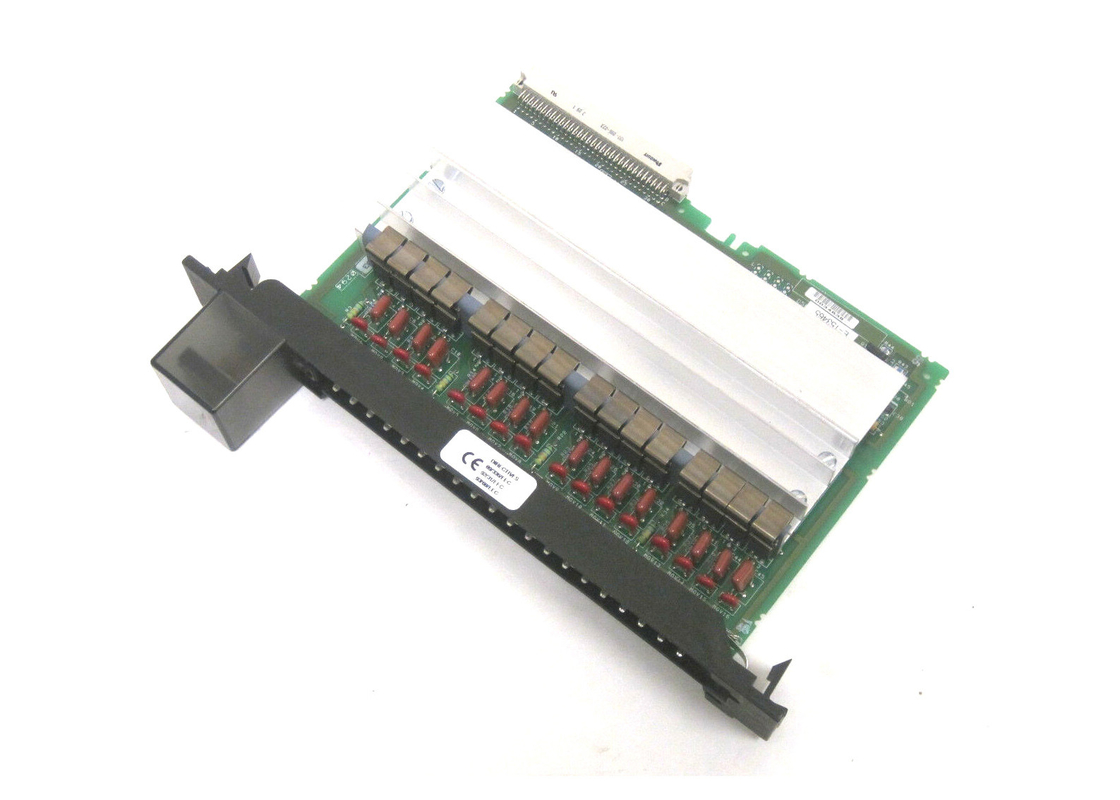

GE FANUC IC697MDL340、24ボルトACの32点の入力モジュール、シリーズ90-70

GE FANUC IC697MDL340、24ボルトACの32点の入力モジュール、シリーズ90-70

製品の説明

IC697MDL253は24ボルトACのGE Fanucシリーズ90-70の32点の入力モジュールである。このモジュールは8ポイントの4つの隔離されたグループをそれぞれ提供する。これは8ポイントがの各グループをAC供給の別の段階に使用されるようにする。それは20msフィルターによって来、近さスイッチと互換性がある。入力モジュールは抵抗で、32ポイントに4つの隔離されたグループAC 24ボルトの、8ポイントとのそれぞれ提供する。入力の特徴は近さスイッチの多様な範囲と互換性がある。入力モジュールの上で、PLCの各ポイントのオン/オフ状態を表示するLEDの表示器を見つける。

分野の同じような入力モジュールとの正確な配置を保障するためには、モジュールは機械的に調整される。モジュールはユーザー構成のためにジャンパーかディップ スイッチを要求しない。構成はTCP/IPの議定書にまたはSNPの港によってMS-DOSにかマイクロソフト・ウインドウズ95またはWindows NTのオペレーティングのシステムおよび乗車頼る。プログラミング ソフトウェアはパーソナル コンピュータのようなプログラム装置で普通、で、IBM取付けられているまたはPS/2. IC697MDL253モジュールは電子近さスイッチ（2および3-wire）、セレクター スイッチ、限界スイッチ、またセレクター スイッチのような入力装置の無数と互換性がある。入力電流は普通2 mA漏出流れいつとの10mA時である。州の低電圧の低下の準備に時そして低く現在の漏出よる3-wire近さスイッチのための好みがある。

この入力モジュールは信号の関係から力を得る二線式の近さスイッチのような2ワイヤー装置と互換性があるように設計されている。各タイプが両方の不規則な州の両立性のために検査されなければならないことに注意することは重要である。各モジュールは機械キー ホルダーとスロットの別のもののための1つのモジュール モデルの無意識の取り替えを防ぐきわめて簡単な機能性を提供することを来る。野外線の間に、力のもとからの各グループのための入力パワーターミナルへのワイヤーは要求される。取り外し可能な分野の末端板は#14 （2.10mm2）まで#22 （0.36mm2）から及ぶワイヤー サイズを受け入れる。それらが同じサイズなら、2本のワイヤーは1個のラグナットで終えることができる。

プロシージャをワイヤーで縛ること:

初めに、取り外しの前のスイッチ力か末端板の取付けまたは取付け。モジュールの蝶番を付けられたドアの開始によってターミナルをしっかり止めるねじ式ジャッキにアクセスできる。末端板はねじ式ジャッキのカウンターを右回りに回すことによってそれから取除かれる十分に離れているまで。このステップが完全なら、それを振る。

末端板はAWG #22の権利からのAWG#14によってワイヤー範囲を収容する。.135インチの最高の絶縁材の直径はAWG#14を使用していつ超過するべきではない。完全な関係のために、2本のワイヤーはあらゆるターミナルで同じサイズなら終えることができる。末端板は最大40本のAWG #14 （2.10mm2）ワイヤーを収容するために制作される。ワイヤー マーカーはAWG #14が使用されるべきならおよそ8インチ末端の端からの置かれるべきである。スペースは蝶番を付けられたドアの閉鎖に十分な部屋を提供する。

結局関係は完了したり、ケーブルのタイを使用してワイヤー束を堅くしっかり止める。ドアのラベルの挿入物はあらゆるモジュールによってモジュールの回路の配線情報を示すことを来る。蝶番を付けられたドアのラベルの挿入のためのスロット準備がある。外側のラベル電圧タイプの速い同一証明のために色分けされている。青は赤が高圧を示す間、低電圧を示す。理想的な換気のために、棚のグリルの上下で6インチの整理を残しなさい。

技術仕様

技術情報

指定
