| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697MDL341 |

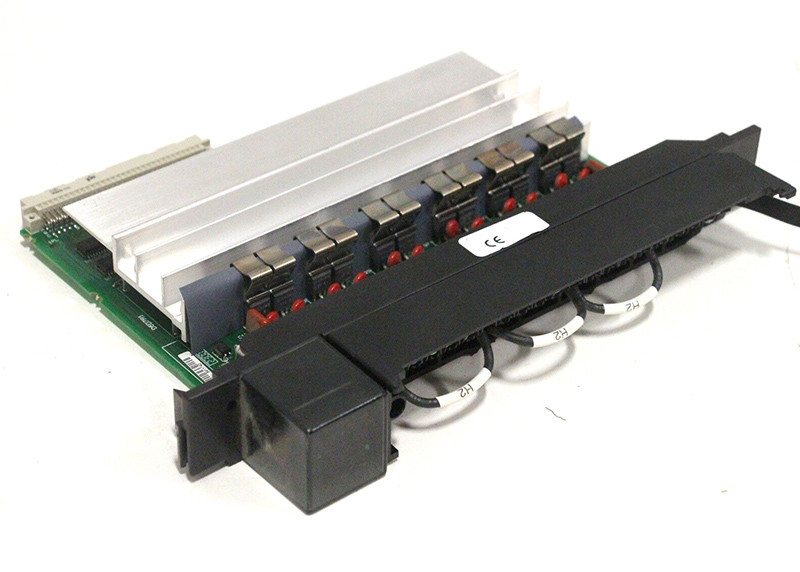

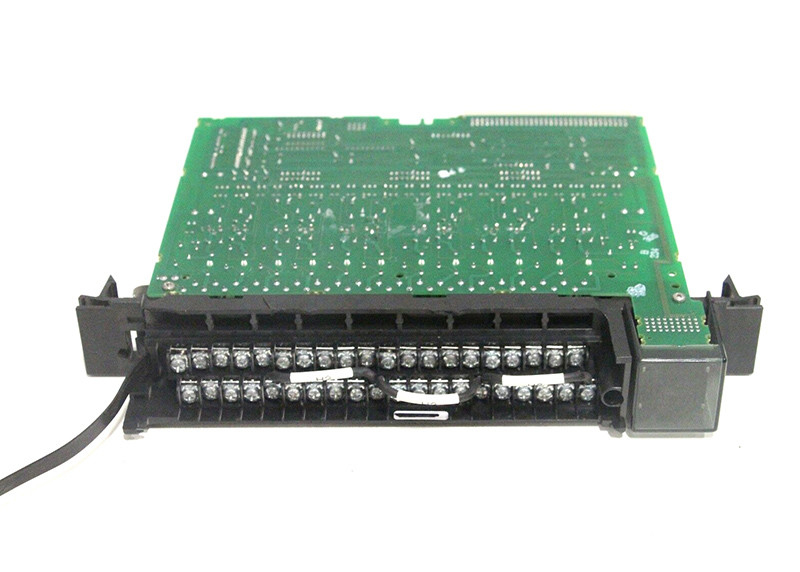

IC697MDL341は,GEが90-70シリーズ向けに製造した120 / 240 VAC ディスクリート出力モジュールである.このモジュールは,AC供給上の異なる相の使用を確保するために12つの隔離点で装備されている.2アンパーの容量があり, 定数電流の10倍で, 感銘的な範囲を可能にします.モジュールの出力はそれぞれ3.15アンプの交換可能なシューズで融合している.
IC697MDL341モジュールは,LEDインジケーターを使用して,回路の論理側にある各点のオンまたはオフの状態を提供します.モジュールの上部にあるシューズの状態を表示するLEDがあります. 1つまたは複数のファイューズが爆発した場合,このLEDはオンを示します. モジュールは,フィールドで同様のモジュールタイプと正しい交換を保証するために機械的にキーです.ユーザは I/O 参照を設定できますモジュールのジャンパーやDIPスイッチは必要ありません.
電磁器,モータースターター,インジケーターを含む負荷装置は,このモジュールの使用から利益を得ることができます.各ポイントの長期電流容量に対して,1点あたり2アンパーの評価が適用されます.モジュール内の総熱消耗は最大電流を16APSに制限する各出力は,長期電流の電流を上回る電流を一時的に導くことができる.突発が繰り返される速度は,デバイスの現在の評価と,デバイスがオンになっている時間の割合 (または作業サイクル) に依存します..
IC697MDL341モジュールは機械的にキー付けされている.これは,特定のスロットで1つのモジュールを別のタイプで無意識に置き換えるのを防ぐ.鍵 は 接続器 の 下 に ある 板 に 特徴 的 な 形 を 持つ各鍵はIC697MDL341モジュールで プリパックされています
| 定位電圧: | 120/240ボルト AC |
| 出力数: | 12 個別隔離された |
| 出力電流: | ポイントあたり2A,モジュールあたり16A |
| 必要な電流: | 0.25アンペア |
| 周波数: | 47〜63 Hz |
| DC電源: | 違う |
|
定位電圧: モジュールの出力: |
120/240ボルト AC 12 個別隔離された |
| 隔離: |
1500 ヴォルト - バックプレーンへの出力 ポイント間の電圧は500V |
| 出力電圧範囲:出力電流: |
85から264ボルト AC,47〜63 Hz 1点あたり最大2アンペア モジュールあたり最大16アンパール |
| 出力 特徴 | |
| 入力電流: | 1サイクル (20 ms) の最大20アンパール |
| 出力電圧低下: | 1最大5ボルト |
| 応答時間: | 最大 1 ms |
| 応答時間: | 最大 1/2 サイクル |
| 出力漏れ: | 最大3mA 120V ACで |
| 最大6mA 240V ACで | |
| 5Vバスからの電流要求: | .25アンプ |
| VME | VME標準Cをサポートするために設計されたシステム1 |
