GE Fanuc IC697MDL752の90-70シリーズ モジュール、32の出力ポイント

Ge Fanuc IC697MDL752, 90-70シリーズモジュール, 32出力ポイント

製品説明

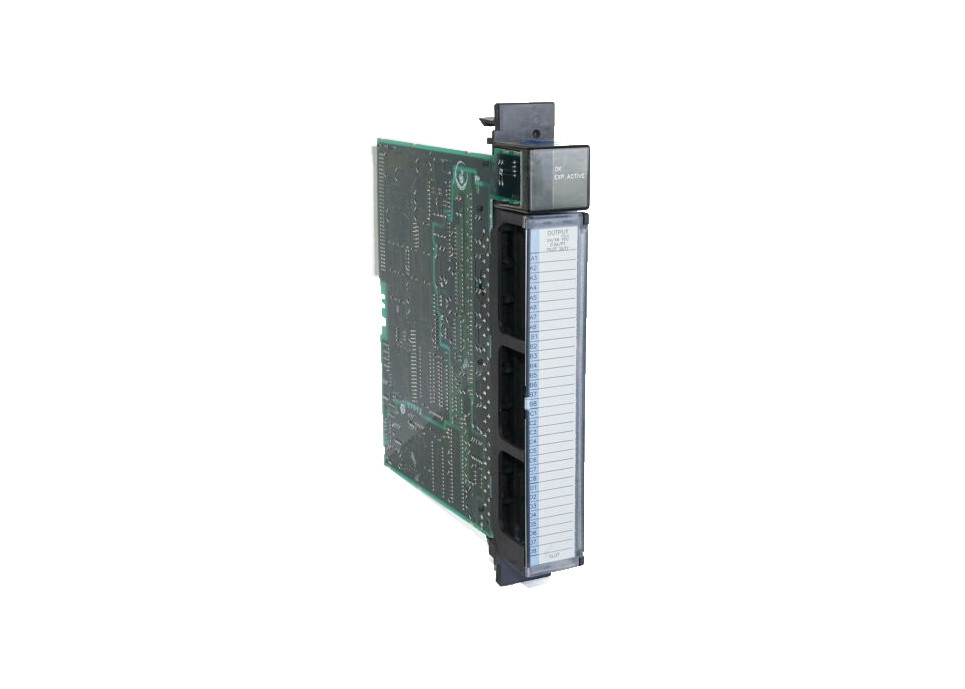

GE Fanuc 90-70シリーズモジュールIC697MDL752は,電流12ボルトと0.5アンペアを供給する32点モジュールである.このモジュールは,高いレベルのインラッシュ電流を提供します.IC697MDL752は,様々な負荷に適しています.モーター・スターターや電磁石など.回路の各点のON-OFF状態を見つけるには,モジュールの上部にあるLEDインジケーターを位置付けます.フィールドにおける類似のモジュールとの正しいアライナメントを確保するためこのIC697MDL752モジュールは,MS-DOSまたはWindows NTまたはWindows 95で実行されるプログラミングソフトウェアを使用して構成されています.これは通常,EthernetケーブルまたはSNPポート上のTCP/IPプロトコル上で行われます. プログラミング構成は,プログラミングデバイスにダウンロードしてインストールされます. これは,パーソナルコンピュータ,IBM XT,PS/2またはATなどのデバイスを使用して行われます.

IC697MDL752 12ボルト出力モジュールは,モータースターター,電磁石,インジケーターなどの多くのデバイスと互換性があります. 4つのグループに分かれ,それぞれ8つのモジュールがあります.モジュールによる熱消耗により4つのグループごとに最大電流は2アンペア制限があります.

各出力モジュールは,そのライフタイム電流評価よりも高い電流を供給することができる.この能力は,デバイスの電流評価およびデバイスがオンになっている時間の長さに依存する..IC697MDL752出力モジュールは,シューズなしで提供されています.しかし,必要に応じて,3⁄4 Amp 250 Vのシューズが安全のために搭載されています.

出力モジュールは,愚か者防止メカニズムを提供する機械鍵が付属しています.これは,モジュールが正しく配置されていることを保証し,モジュールが別のモジュールタイプのためのスロットに無意識に置き換えられるのを防ぐこの目的のために各モジュールには鍵があります.

端板の設置または取り外す際に,電源を切断することが強く推奨されます.電源を切断すると,ヒンジドアはジャックスクリューにアクセスするために開けることができます.端末ボードをしっかりと固定する.

ターミナルボードは,AWG 0.36 mm2 から AWG 2.1 mm2 のワイヤサイズに対応するように設計されています.2 センチを超えてはならない..1mm2のワイヤーですべてのポイントを配線する.適切な接続のために,2本のワイヤーは,同じサイズである限り,任意の端末で終了することができます.端末ボードは最大402を収容するように設計されています..1mm2のワイヤーを使用する場合,端から少なくとも8インチ離れた場所に配置する必要があります.これはヒンジドアの簡単に閉じるのに十分なスペースを作成します.

ケーブルモジュールへのすべての接続が完了した後,ケーブルバンドがワイヤバンドの周りにしっかりと巻くことが推奨されます.追加ケーブル帯が推奨されます.. ドアラベル回路は,ワイヤリング情報を表示するために,各モジュールに含まれています. ラベルがヒンジドアの挿入に困難である場合は,挿入前にスコアエッジを折りたたむことができます.

ファイリング済みのワイヤリングを完了した後,端板がラックに固定されていることを確認します.これはラック上の下のカードガイドグリルの小さなスロットにボードストラップを挿入することによって達成されます.ストラップは,その正確な交配スロット位置でターミナルボードを識別十分な換気のために,グリルの上下には 6インチの空隙を置いてください.
