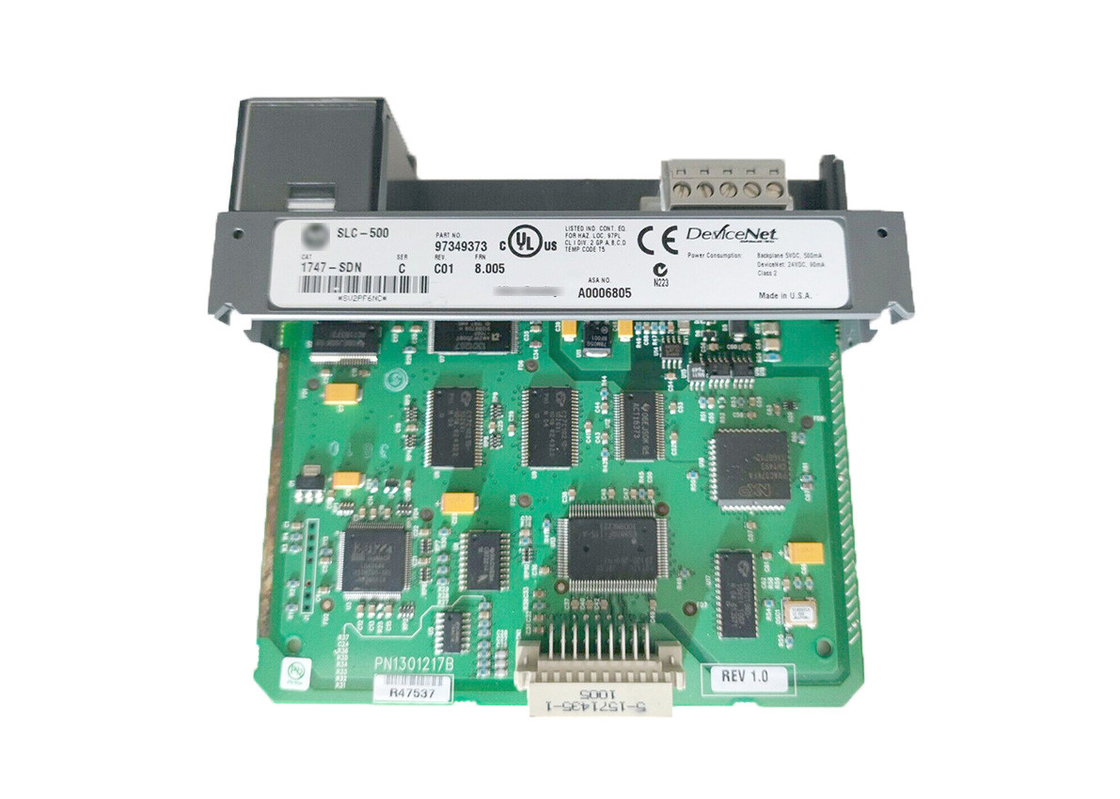

AB 1747-SDN, SLC 500 DeviceNet スキャナー モジュール, サイクリック I/O
1747-SDNの技術仕様
| 製造者 |
ロックウェル・オートメーション |
| 動作温度 |
0~55°C (32~131°F) |
| 部品番号/カタログ番号 |
1747-SDN |
| ブランド |
AB |
| モジュール幅 |
シングルスロット |
| 互換性のあるコントローラ: |
SLC 5/02 以降 |
| 通過する: |
サポート |
| 通信ポート: |
1 (1) デバイスネット |
| データ転送速度: |
125Kbps |
| 線形プラグ |
1787-PLUG10R |
| インディケーター |
モード/ネット状態 - red/grn; I/O状態 - red/grn |
| 設置: |
DINレール;パネルの取り付け |
| 保存温度: |
-40〜85°C (-40〜185°F) |
| 振動: |
IEC 68-2-6 に基づいて 5 g @ 10-500 Hz で試験 |
| 操作ショック: |
30gピーク加速,パルス幅11 ((+1) ms |
| シリーズ |
SLC 500 |
| モジュールの種類 |
DeviceNet スキャナー モジュール |
| スキャン I/O |
そうだ |
| 互換性のあるプロセッサ |
SLC 5/02, 5/03, 5/04, 5/05 について |
| バックプランの電流 (5V) |
500ミリアンプ |
| バックプレーン電流 (24 ウォルト) |
90ミリアンプ |
| 体重 |
1ポンド (0.45キログラム) |
| シャーシ・モジュール・スロット |
30 |
| コミュニケーション |
イーサネット RS-232 |
| バックアップメモリ |
フラッシュ |
| UPC |
10612598164858 |
1747年頃
AB 1747-SDNはDeviceNet通信スキャナーである.このスキャナーモジュールは,DeviceNetネットワークまたはDeviceNetアダプターモジュールを通じてDeviceNet対応デバイスと通信するために使用されます.このモジュールはスレーブモードで動作する可能性があります.; メッセージを送信し受信する Polled, Strobe, Change-of-State, Cyclic I/O 構成.また,1747-SDNはブリッジとして機能し,別のDeviceNetネットワークを接続しますこのパス・トゥー機能は,ネットワーク上の 1770-KFD, 1784-PCD, 1784-PCID,または 1784-PCIDS DeviceNet 接続を代替するように設計されています.
具体的には,Pass-Through 設定を実装する場合,互換性のある SLC 500 プロセッサは SLC 5/03,SLC 5/04 および SLC 5/05 です.最大 361 ワードを設定するには,SLC プロセッサファームウェアは 4 です.015 または 5.001 が必要であり RSLinx 2 が必要である.10. 395 ワードまで設定するには,SLC 500 ファーームウェアが必要です.
1747-SDNは,最大63ノードを125Kbpsのボード速度で構成することをサポートする. 5V DC, 500 mAのバックプレーン電流を抽出する.

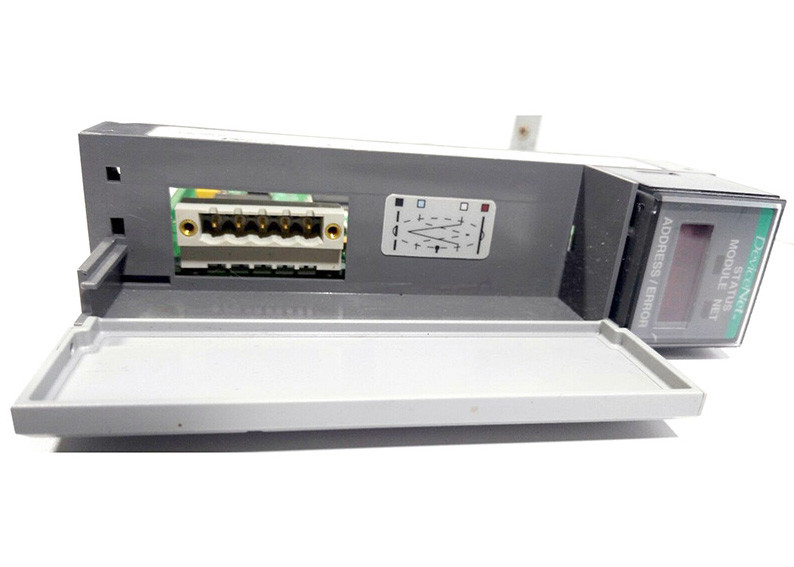

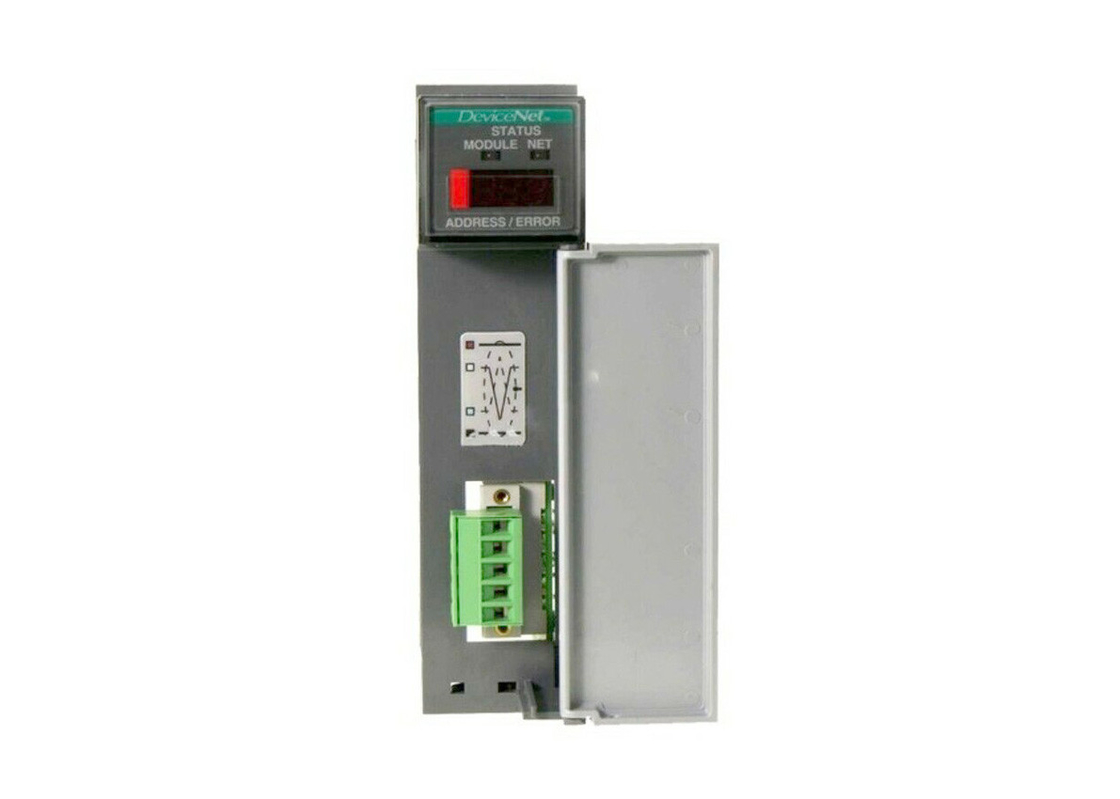

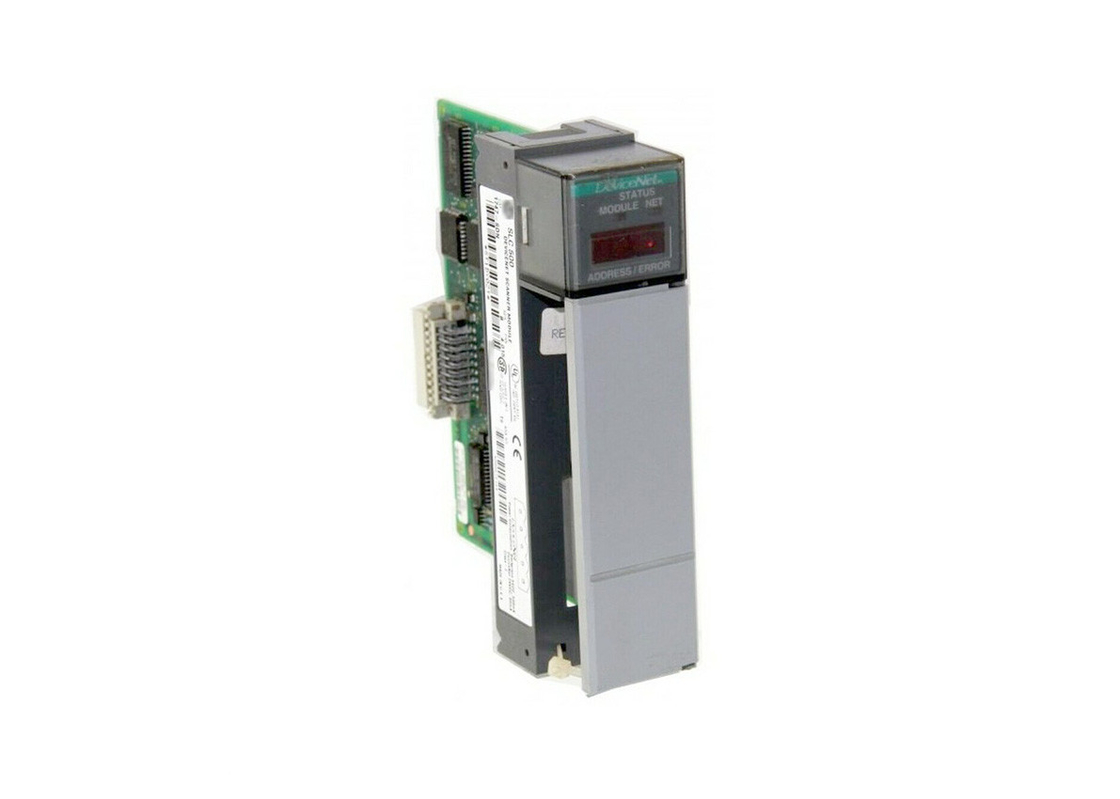

The 1747-SDN’s front panel is installed with Two (2) LED status indicators such as Module indicator to report the module’s operation and a Network status LED that indicates the DeviceNet communication linkまた,モジュールアドレスとエラー表示を提供するLCDディスプレイもあります.DeviceNet端末は,アクセスドアの後ろにインストールされ,DeviceNetポートに挿入された10ピン線形プラグが提供されていますこのモジュールを構成する際に,モジュールはRSLinxソフトウェアによって認識されていないと報告される場合,電子データシート (EDS) ファイルが必要かもしれません.
SLCプロセッサとDeviceNetデバイス間のインターフェースであり,M1/M0ファイル転送および離散I/Oを通じてプロセッサと通信することができます.1747-SDNは設定データを交換しますSLC 500 プロセッサの I/O データと状態情報 It draws a backplane current of 500mA at 5 Volts DC and of 90mA at 24 Volts DC and it provides a 30 Volts circuit isolation using the Basic Insulation Type tested at 500V AC for 60 seconds between DeviceNet-to-backplane. The 1747-SDN has an IEC tested operational temperature range between 0 and 60 degrees Celsius (32 and 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity and it is stored at a -40 to 85 degrees Celsius (-40-185 degree Fahrenheit) temperature rangeまた,IEC 試験を受けた10-500Hzで2Gの動作振動耐性および最大衝撃評価は30Gである.CISPR 11 グループ 1 がある.A級 エミッション基準で,T5 北米温度コードで指定されていますC-UL-USとCE認証で オープンスタイルのケースで提供されています
