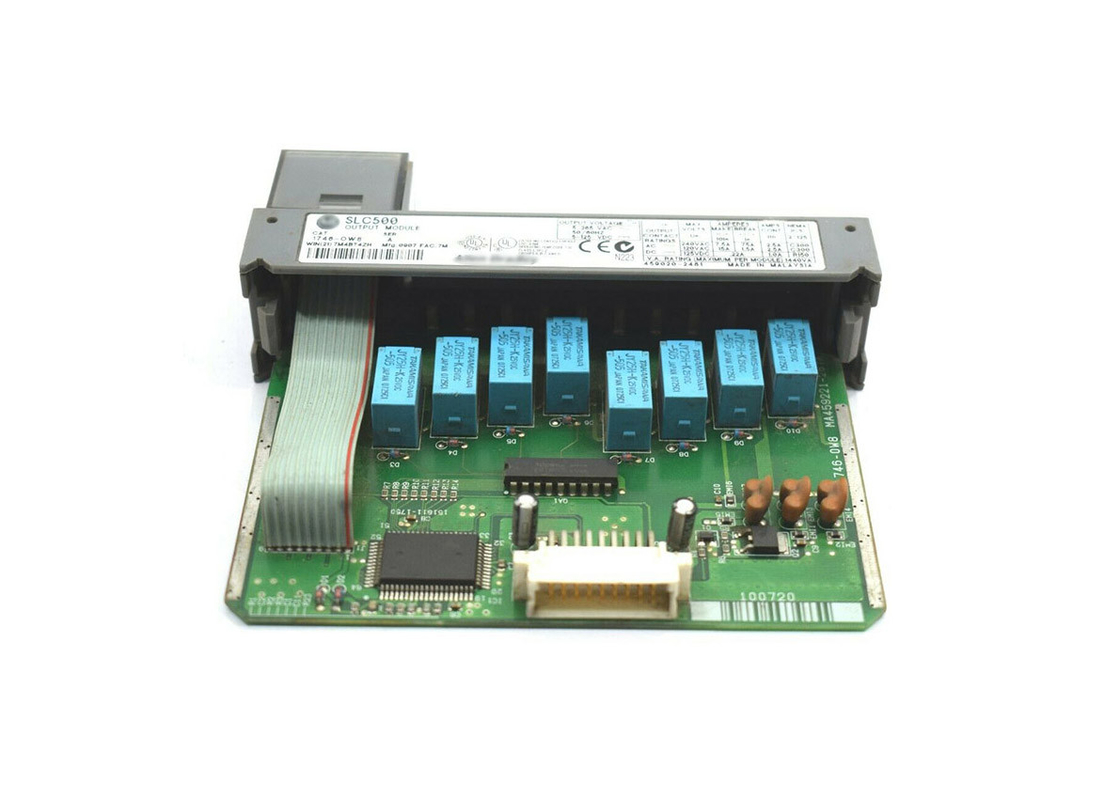

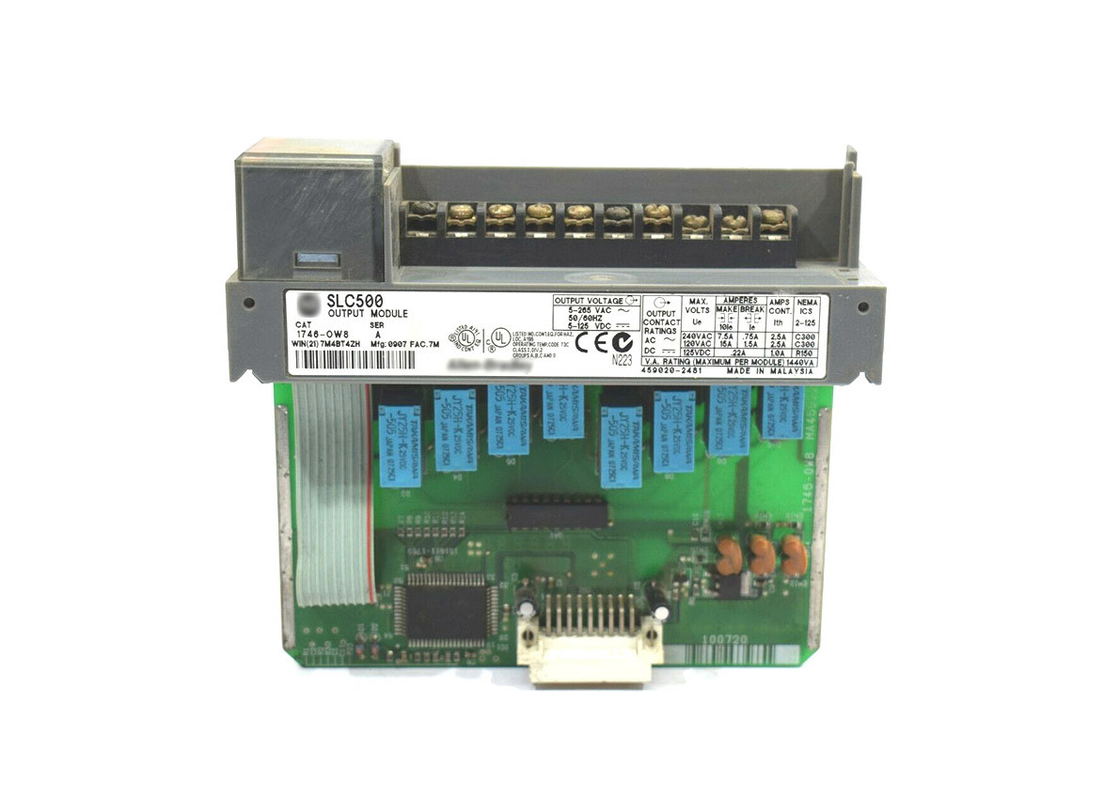

アレン ブラッドリー1746-OW8のSLC 500デジタルの接触の出力モジュール
詳細製品概要
ブランド: |
アレン ブラッドリー |
モデル: |
1746-OW8 |
シリーズ: |
SLC 500 |
モジュールのタイプ: |
デジタル接触の出力モジュール |
出力: |
8 |
作動の電圧: |
5-265ボルトACかDC 5-125ボルトの |
出力タイプ: |
N.O. リレー接点 |
適用: |
リレー接点は出力する(公有地ごとの4つ) |
ハイライト: |
240VACはリレー出力モジュールを隔離した, PLCsのソリッド ステート マイクロコンピューター モジュール, ESCPPの肯定的な論理の出力モジュール |
アレン ブラッドリー1746-OW8のSLC 500デジタルの接触の出力モジュール
1746-OW8のための技術仕様
製造業者 |
ロックウェル オートメーション |
ブランド |
アレン ブラッドリー |
部品番号/カタログいいえ。 |
1746-OW8 |
シリーズ |
SLC 500 |
モジュールのタイプ |
デジタル接触の出力モジュール |
出力 |
8 |
作動の電圧 |
5-265ボルトACかDC 5-125ボルトの |
グループのNO |
2 |
グループごとのポイント |
4 |
出力タイプ |
N.O. リレー接点 |
適用 |
リレー接点は出力する(公有地ごとの4つ) |
現在/出力(120 VAC) |
1.5 amps |
ステップ応答 |
60ミリ秒、2.5ミリ秒 |
現在/出力(24VDC) |
1.2 amps |
バックプレーンの流れ |
0.85-0.9 A |
信号の遅れ、最高の抵抗負荷 |
= = 10.0の氏を離れた10.0の氏 |
プログラミング ソフトウェア |
RSLogix 500 |
1746-OW8について
アレン ブラッドリー1746-OW8 SLC 500デジタル入力 モジュールは8 (8)出力と来る。このモジュールにAC/DCのリレーの電圧部門がある。実用温度は-25-60のdegである。摂氏(- 13-140のdeg。華氏)および操作停止温度は-40-85のdegである。摂氏(- 40-185のdeg。凝縮なしの5-95%からの相対湿度の華氏)。このモジュールの作動の振動は10-500のHzに2gであり、このモジュールの作動の衝撃は30gである。アレン ブラッドリー1746-OW8はポイントごとの0.138ワットの3.7ワットの最高の熱放散がある。
アレン ブラッドリー1746-OW8デジタル入力 モジュールは47-63のHzで5-125V DCおよび5-265V ACの作動の電圧範囲を備えている。このモジュールの5V DCのバックプレーンの流れは85 mAである。このモジュールの24V DCのバックプレーンの流れは90 mAである。アレン ブラッドリー1746-OW8はオープン タイプ装置として供給される。1746-OW8は産業環境の使用のために意図されている。このモジュールは汚染2より高い汚染のレベルが付いている環境に(EN/IEC0664-1出版物で定義されたように)地帯2の環境で適用されたとき取付けられているべきではない。エンクロージャは電気器具か用具によってだけ入手しやすいべきである。力が取除かれなかったら装置を切ってはいけない。によってある区域が危なかったら装置を切ってはいけない。これが無視されれば、危ない電気アークは作成される。
アレン ブラッドリー1746-OW8はSLC 500のプログラム可能な論理のコントローラー(PLC)のプラットホームによって使用されるアレン ブラッドリーがなす8 (8)チャネルのリレー出力モジュールである。それはSLC 5/01、SLC 5/02、SLC 5/03、SLC 5/04およびSLC 5/05のコントローラーとの使用のための修理されるか、またはモジュラー様式ハードウェアととりわけ互換性がある。
5 -125のVDCの作動の電圧部門のこのモジュールをおよび5 - 265 VAC.使用しなさい。このモジュールはグループごとの4Four (4)チャネルを持つ2つの(2)グループに別か同じ電圧の操作を可能にするために分けられる。サージの抑制装置はモジュールの設計されていた作動の寿命を最大にするために取付けられているかもしれない。
RSLogix 500のプログラミング ソフトウェアを使用してこのモジュールを形成しなさい。SLCプロセッサは別として、このモジュールは遠隔入力/出力の地勢学の使用のために互換性がある。遠隔入力/出力のシャーシで使用されたとき、シャーシのスロット0はSLC 500の通信アダプタのために予約である。他のスロットはこのモジュールのために互換性がある。
1746-OW8の使用によって、リレーを挟む必要性は除去されるかもしれない。リレーを挟んで普通別の電圧部門の操作のために使用される。既にこのモジュールとして述べられた機能を支えるために、回路を挟むための必要性はパネル スペースおよび増加する費用有効性除去されたり、救う。
このモジュールに不規則な転移の抵抗負荷のための10.0の氏の同じような信号の遅れの評価が最高である。このモジュールはクラス1の分割2操作のために証明される。モジュールごとの連続的な流れはグループごとの8.0 Aの16.0アンペアACである。それは設置位置にもかかわらずシャーシの単一スロットを占める。
