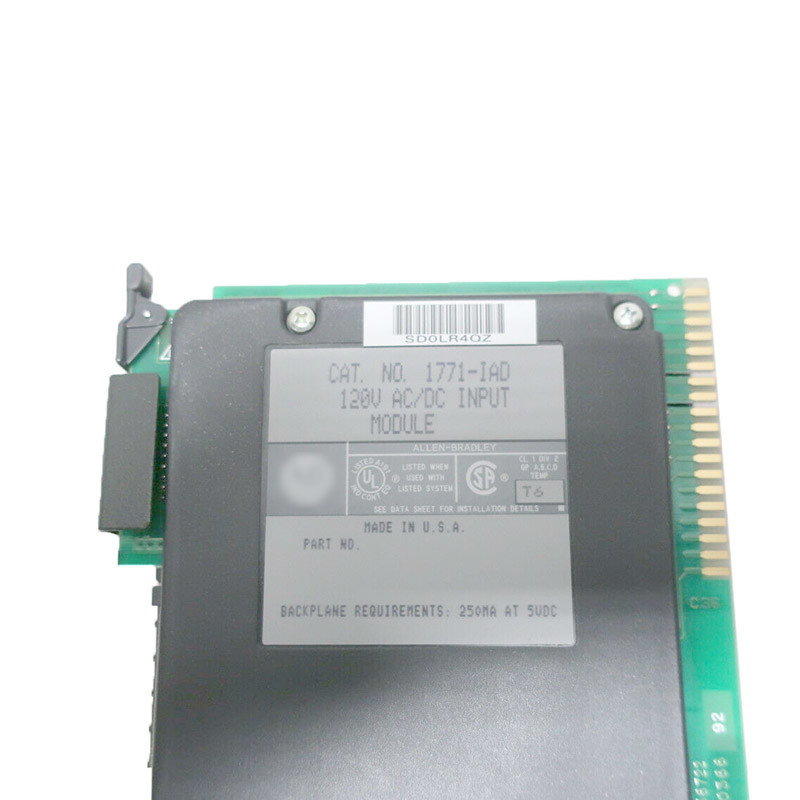

AB 1771-IAD ディスクリート入力モジュール 16 (16) 入力チャネル互換性
1771-IADの技術仕様
| 典型的なDC信号遅延 (オフ) |
25 (+/- 5) ms |
| 典型的なAC信号遅延 (オフ) |
25 (+/- 5) ms |
| 典型的なDC信号遅延 (オン) |
3 (±0.1) または 10 (±1) ms |
| 典型的なAC信号遅延 (オン) |
5 (+/- 3) ms |
| 最大交流オフ状態の電流 |
2.8 ミリアンパー |
| バックプランの電流 |
195ミリアンパー |
| DC稼働電圧 |
79~138ボルト |
| AC 動作電圧 |
79~138ボルト |
| 電圧カテゴリー |
120V AC/DC |
| 入力数 |
16 インプット |
| モジュールの種類 |
デジタルAC/DC入力モジュール |
| 部品番号/カタログ番号 |
1771-IAD |
| ワイヤリング・アーム |
1771-WH |
約1771年
AB 1771-IADは離散入力モジュールである.このモジュールは,プログラム可能な論理制御器 (PLC) の1771ファミリーの一部である.このモジュールは,周波数50/60 Hzと125VDCで120VACなどのACとDC信号電圧を受け入れるように設計されています.16 (16) つの入力チャネルを有し,1771-A1BからA4B,またはそれ以降のユニバーサル I/O チェーシなどの1771 のチェーシにインストールすることができます.また,1771-AM1とAM2のシャーシにも搭載できる..
1771-IADは,主にプッシュボタン,さまざまな種類のスイッチ,リレーからの補助コンタクト,コンタクター,その他のデバイスなどの離散デバイスのインターフェースに使用されます.
1771-IADは,入力信号の遅延が120Vac/60Hz: 5ms (+3ms) または20ms ((+5ms) 選択可能な120VDC: 3ms (+0.1ms) または10ms (+1ms) をオフからオンへの移行で選択し,オンからオフへの移行で120VacまたはDCで25ms (+5ms) を選択できます.オン状態の電圧範囲は79VACから138VACまたはVDCである. 最大電源消耗は8.8ワット,最低は1.0ワット,熱消耗は30.1BTU/h,最大は3.42BTU/h,最低限5Vで195mAの電流を抽出しています

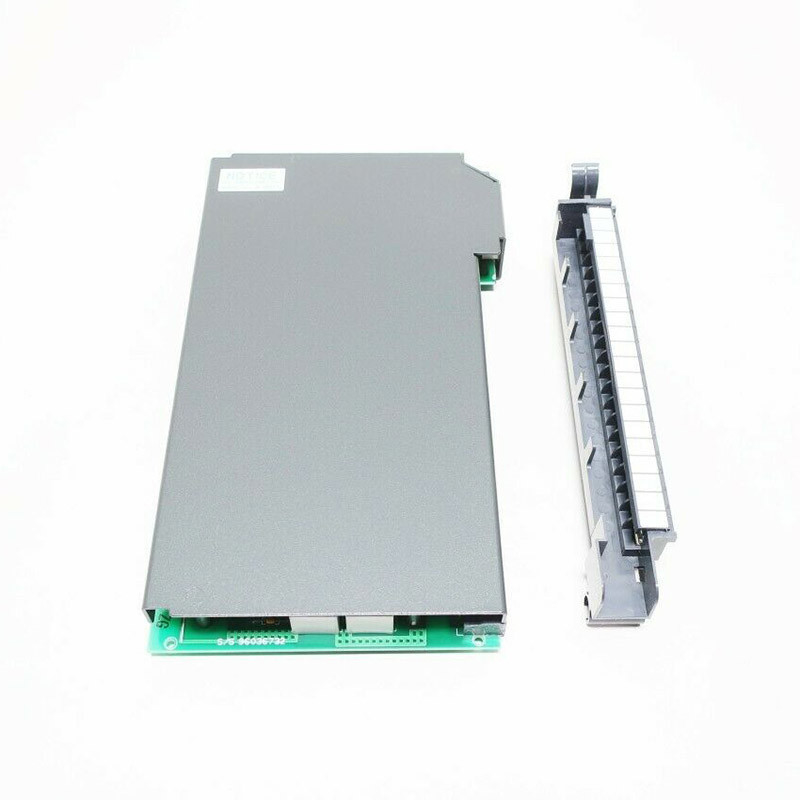

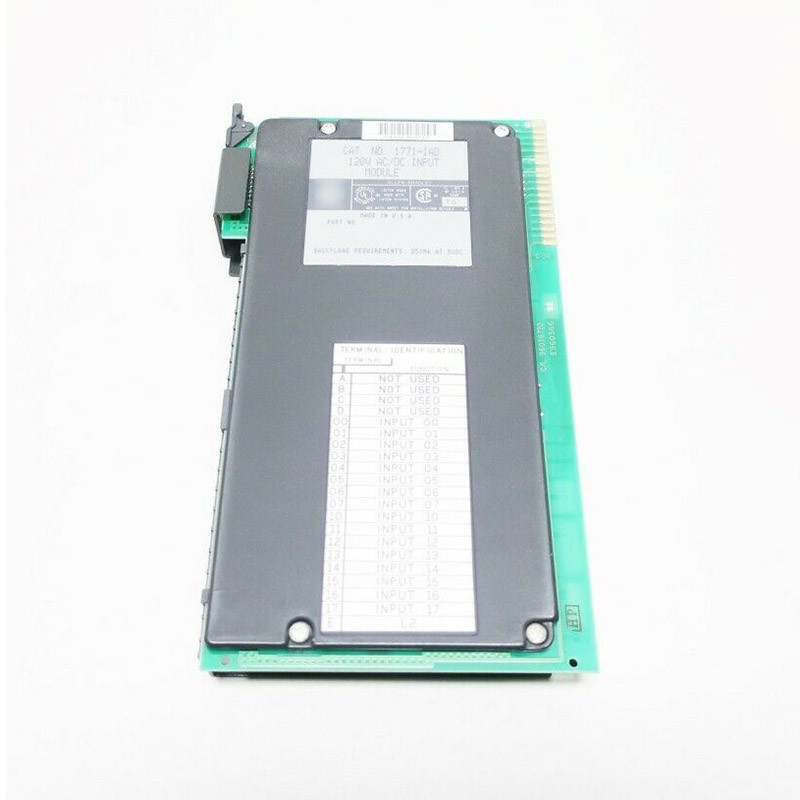

1771-IADは1771-WHのフィールドワイヤリングアームを使用しています.このフィールドワイヤリングアームは,取り外せる端末ブロックと比較できます.モジュラー配線,インプットモジュールのシンプルな設置と保守に使用される1771-IADを互換性のあるシャシーにインストールする場合は,キー位置が10から12か14から16の間である必要があります.
AB 1771-IAD は PLC 5 デジタル AC/DC 入力 モジュール で,プッシュボタン,制限スイッチ,パイロットライト,モータースタート,オン/オフセンサーとアクチュエータとのインタフェースを表示する. 空間節約とポケットフレンドリーな手段でPLC制御システムへの入力を追加するためのモジュール式設計を提供します. モジュールを置き換える1771-WHのワイヤリングアームが付属しています.ワイヤリングを切り離す必要性をなくすDシリーズのモジュールであり,1⁄2,1,および2スロット I/O アドレスをサポートする.
1771-IADモジュールは120VのAC/DC電圧カテゴリを持つ16の入力を持っています. 79 - 138V ACまたは79 - 138V DCの動作電圧範囲を持っています. AC状態で5ms (+/-3) の典型的な信号遅延があります.3ms (+/-0).1) またはDC状態で10ms (+/-1) とAC/DC状態で25ms (+/-5) の最大オフステート電流はACでは3mA,DCでは0.8mAであり,バックプレーン電流負荷は195mAである.最大電力の消耗は8.8W,熱消耗 30.1 BTU/h. PLC プロセッサを含む 1771 I/O シャシーに設置されている.右スロットにそれを置くためにキーリングバンドは,上部コネクタのためのピン14と16の間と,下部コネクタのためのピン10と12の間にある.
1771-IADモジュールは,前面パネルに1つの緑色のモジュールのアクティブインジケーターと16つの赤いステータスインジケーターをシステムロジックサイド表示に搭載しています.システム回路を電気的トランジエントから保護するために光電気的隔離が含まれています電気ノイズを減らすインプットフィルタ機能も搭載しています
