| 起源の場所: | 米国 |
| ブランド名: | AB |
| モデル番号: | 1771-IB |
| ブランド | AB |
| 部品番号/カタログ番号 | 1771-IB |
| モジュールの種類 | デジタルDC入力モジュール |
| 入力数 | 8 インプット |
| 電圧カテゴリー | 10~60ボルト DC,シンク (源負荷) |
| DC稼働電圧 | 10~27ボルト |
| バックプランの電流 | 74 ミリアンパー |
| マックスDCオフ状態電流 | 3.0 ミリアンパー |
| 典型的なDC信号遅延 (オン) | 12 (± 7) ms |
| 典型的なDC信号遅延 (オフ) | 20 ms (+/- 7) |
| ワイヤリング・アーム | 1771-WA |
| 典型的なDC信号遅延 (オン) | N/A |
| 典型的なAC信号遅延 (オフ) | 20 ms (+/- 15) |
| 典型的なDC信号遅延 (オフ) | N/A |

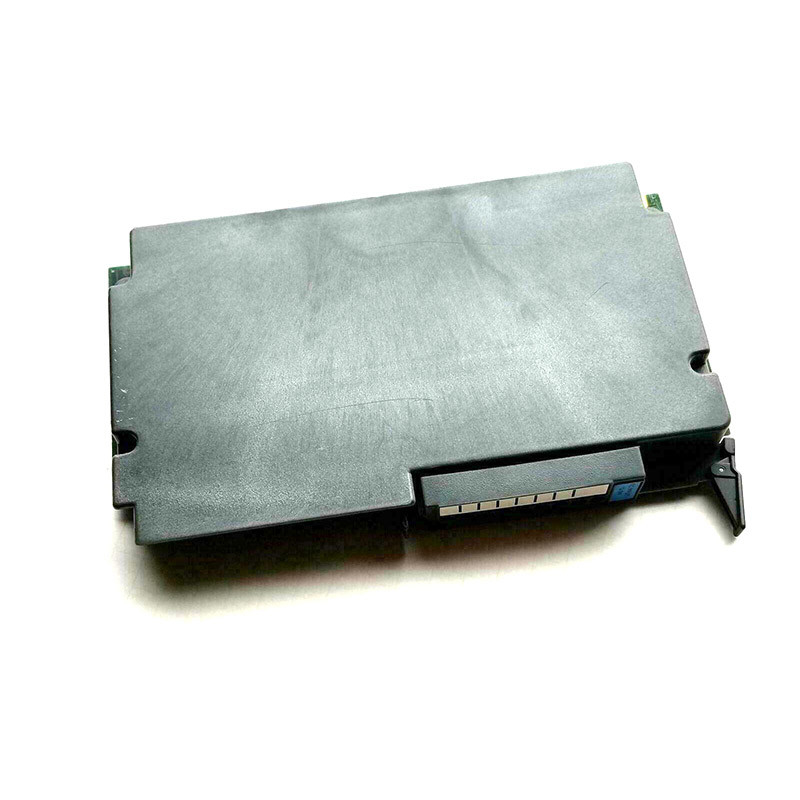

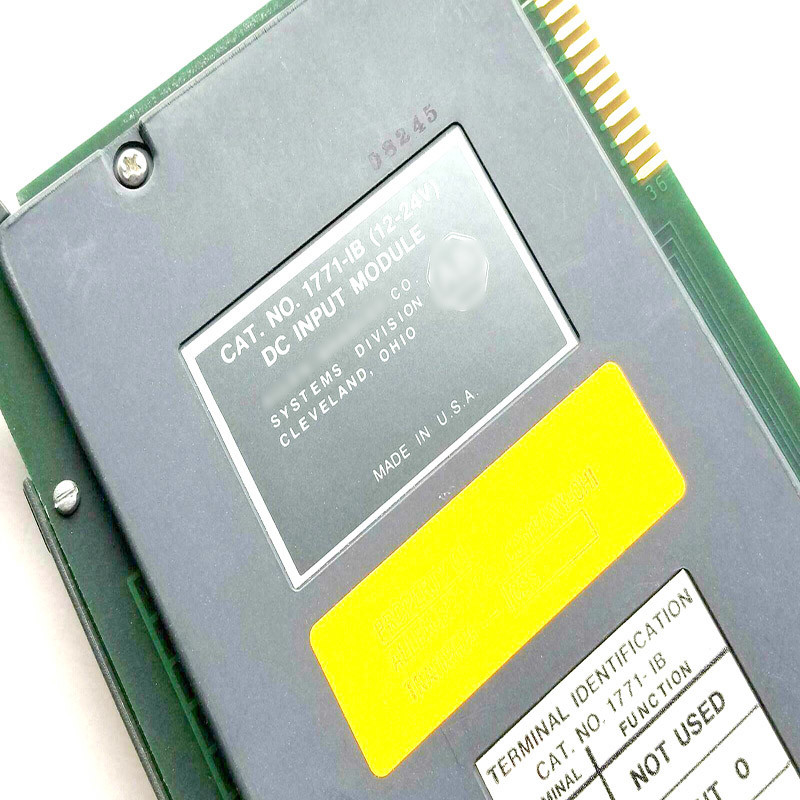

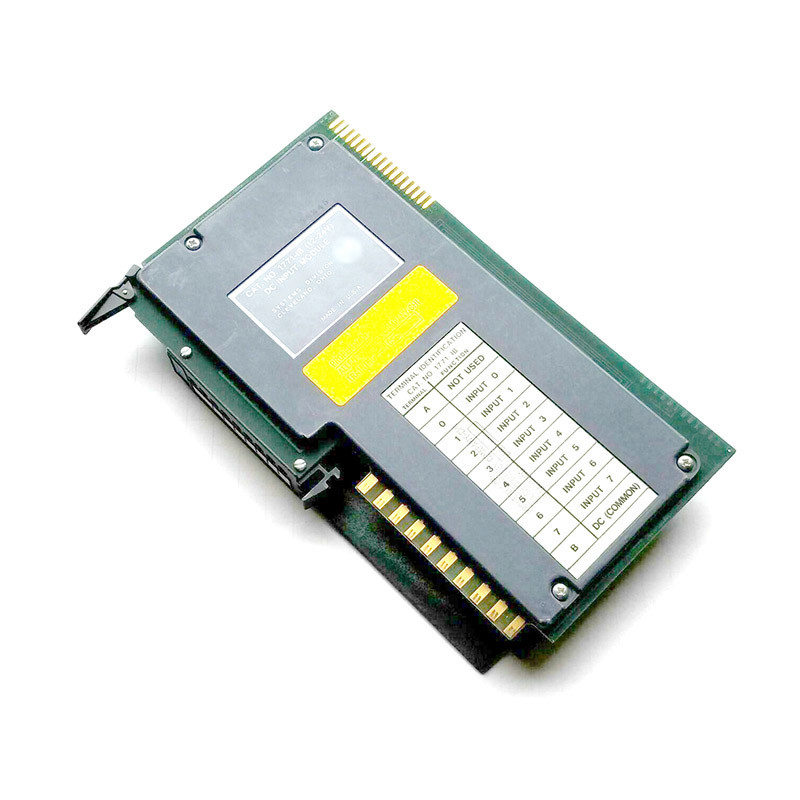

AB 1771-IBは,PLC 5デジタルDC入力モジュールである.ユーザデバイスから供給されるDC信号をプロセッサに必要な論理レベルに変換する.PLCデータテーブルで対応ビットの状態を制御します. 空間節約とポケットフレンドリーな手段でPLC制御システムへの入力を追加するためのモジュール式設計を提供します. モジュールを置き換える1771WAワイヤリングアームが付属しています.ワイヤリングを切り離す必要性をなくす. Aシリーズモジュールで1⁄2,1,2スロット I/Oアドレスをサポートする.ドライコンタクトスイッチ,電気機械トランスミッター,電源スイッチなどのソーススイッチデバイスと互換性がある.選択スイッチやプッシュボタンなどのパネルスイッチ装置.
1771-IBモジュールは,電圧カテゴリー10 〜 60V DC Sink (ソースロード) の8つの入力があります. 10 ~ 27V DCの動作電圧範囲を持っています.オンDC状態では12ms (±7) とオフDC状態では20ms (±7) の典型的な信号遅延を有する.最大オフステート電流は3mA,バックプレーン電流負荷は74mA. 最大電力消耗は5.7W,熱消耗は19.3BTU/h.それはPLCプロセッサを含む1771I/Oシャシーにインストールされています右スロットに入れるキーバンドは,上部コネクタのピン14から16の間,下部コネクタのピン4から6の間にある.

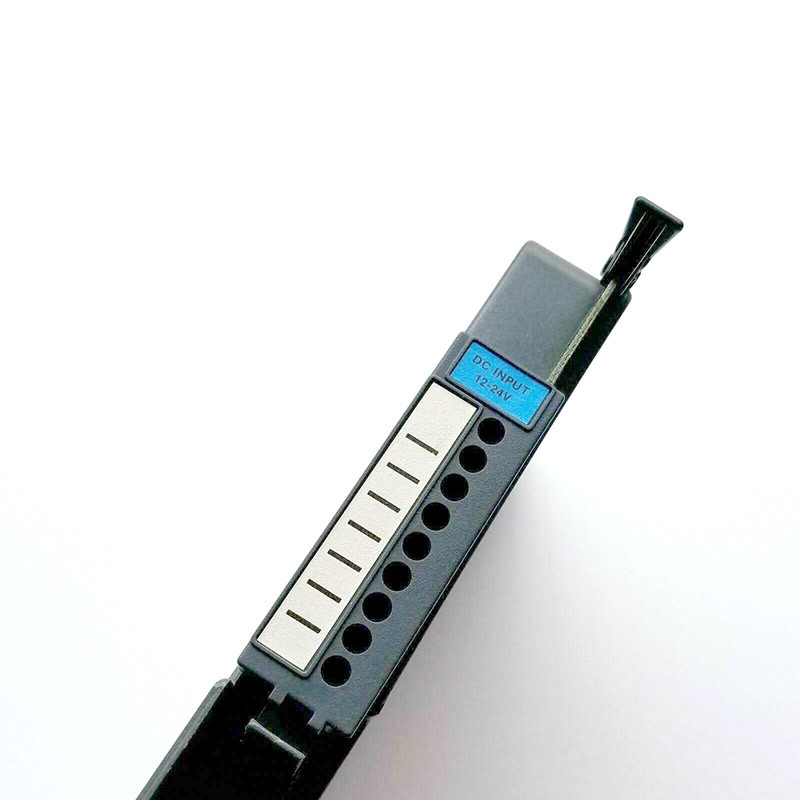

1771-IBモジュールは,フロントパネルにフィールドサイド表示のための8つの赤いステータスインジケーターを持っています. システム回路を電気的トランジエントから保護するための光電気隔離が含まれています.電気騒音を減らすための入力フィルタ機能も含まれています.
