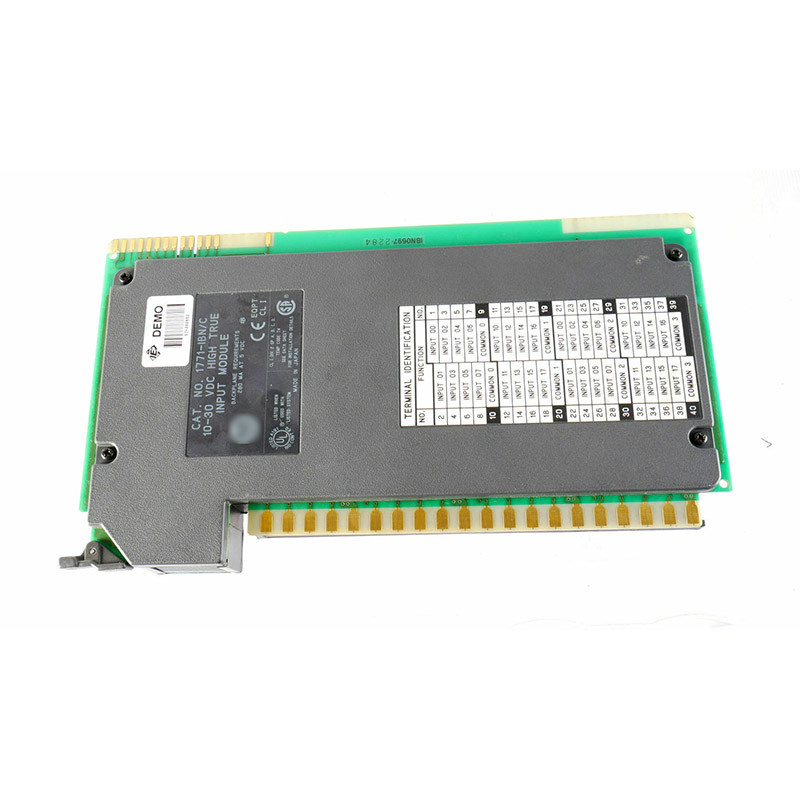

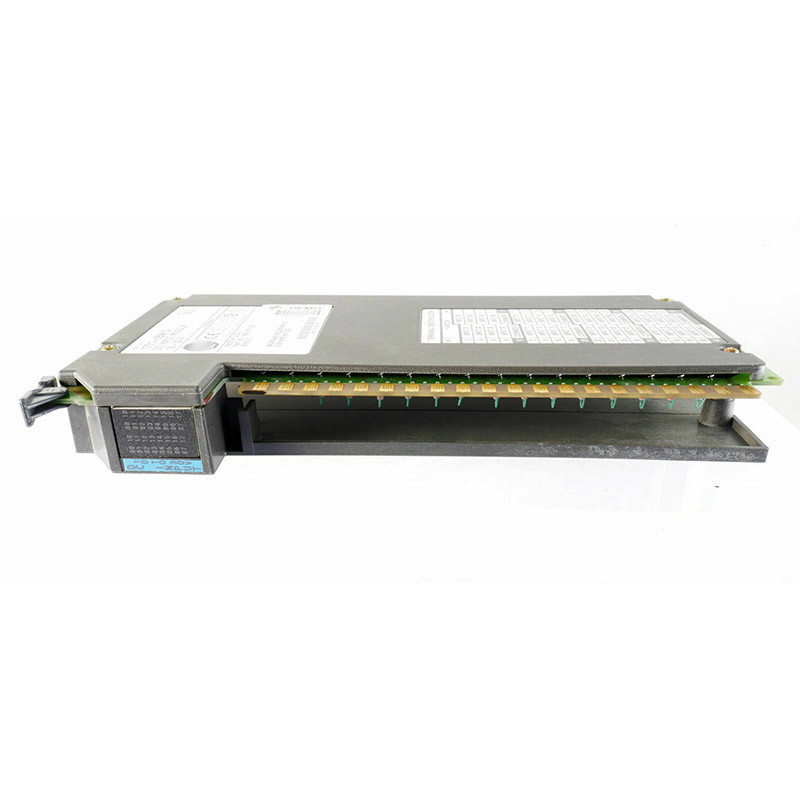

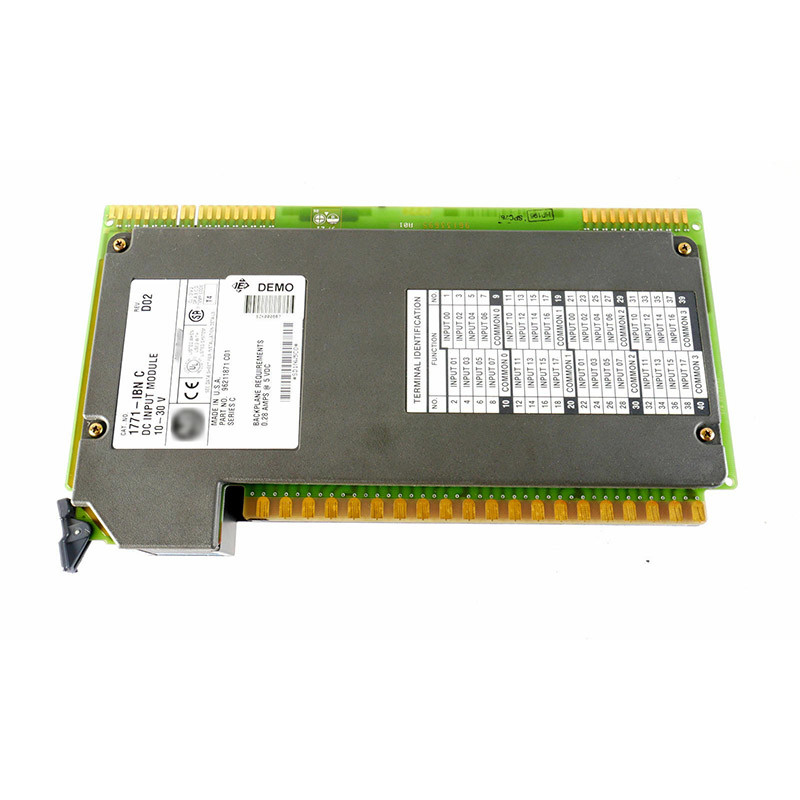

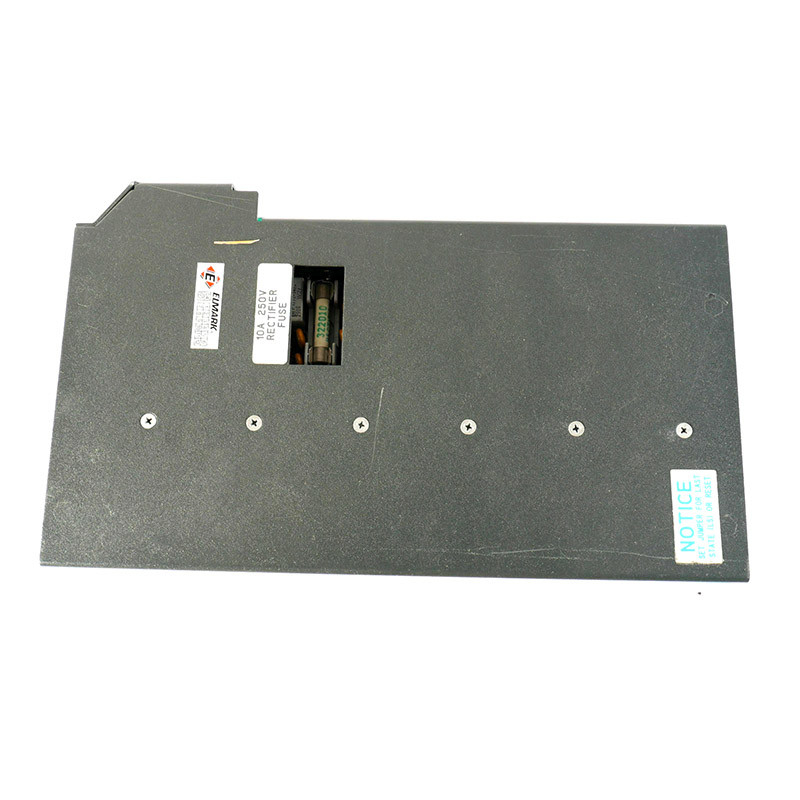

AB 1771-IBN PLC5 ディスクリート入力モジュール 32 (32) インプット
チャンネル 1771-IBNの技術仕様
| 典型的なAC信号遅延 (オフ) |
20 ms (+/- 15) |
| ワイヤリング・アーム |
1771-WN |
| 典型的なDC信号遅延 (オフ) |
N/A |
| 典型的なDC信号遅延 (オン) |
6 (+/- 2) ms (デジタルフィルター) |
| マックスDCオフ状態電流 |
1.7 ミリアンパー |
| バックプランの電流 |
280ミリアンパール |
| DC稼働電圧 |
10~30ボルト |
| 入力数 |
32 入力 (8組の4セット) |
| モジュールの種類 |
デジタルDC入力モジュール |
| 部品番号/カタログ番号 |
1771-IBN |
| 典型的なDC信号遅延 (オフ) |
N/A |
| ワイヤリング・アーム |
1771-WN |
| ブランド |
AB |
約1771年
AB 1771-IBNは,ブレーカー1771製品ファミリーの24VDC離散入力モジュールです.このモジュールは,スイッチなどの外部信号装置のインターフェースに使用されるプログラム可能な論理制御器 (PLC) モジュールです.24VDCの電圧または10-30VDCの信号電圧の流れを可能にするセンサー,補助コンタクト
1771-IBNは,名目入力範囲4.7 mA @ 10VDCまたは15.6 mA @ 30VDCの32つの入力チャネルを備えています.最小オフ状態電流は1.7 mA @ 5VDCです.このモジュールの各チャネルは5VDCのオフ状態の電圧を有する.10VDCの最大およびオン状態電圧,最小.モジュールの入力信号の遅延は6 ms +/- 2 ms低から高,高から低の伝播です. 16.4 ワットの電源消耗を持っています.最大と熱分散 53.3 BTU/Hr 最大および最低5.1 BTU/hr 最低消耗.このモジュールは,5VDCで最大で280mAのバックプレート電流を吸収する.
この入力モジュールに信号装置を接続するときは,適切なワイヤサイズは0.25〜2.5mm2です.14 AWG) 固体または鎖状の銅線で,隔熱率は75°C (167°F) 以上で,最大隔熱厚さは1.2mm (3/64インチ). カタログ番号1771-WNのフィールドワイヤリングアームを必要とし,ワイヤリングアームスクリュートークは1.0n-mである.開いたタイプの囲いがあります.
1771-IBNは,全PLC5製品ファミリーのプログラミングソフトウェアであるRSLogix5プログラミングソフトウェアを使用して構成されています.1771IBNは,モジュールの各チャネルを直接表示する32ビットレジスタを使用します.さらに,1771-IBNには,入力チャネルごとに専用された32のLEDインジケーターが搭載されている.
PLCデータテーブルにおける対応ビットの状態を直接制御する.PLC制御システムへの入力を追加するためのスペース節約手段を備えたモジュール設計を提供します.配線を切り離す必要性を排除するモジュールを置き換える 1771-WN配線腕Cシリーズのモジュールで,1/2と1スロットI/Oアドレスをサポートする.ドライコンタクトスイッチ,電気機械トランスミッター,選択スイッチや押すボタンのようなパネルスイッチ装置.
1771-IBNモジュールは,10 - 60V DC Sink (ソースロード) 電圧カテゴリーを持つ32の入力 (4組の8) を有する.それは10 - 30V DCの動作電圧範囲を持っています.典型的な信号遅延は,オンDC状態で6ms (+/-2) とオフDC状態で6ms (+/-2) です.最大オフステート電流は1.7mA,バックプレーン電流負荷は280mA. 最大電力消耗は15.6W,熱消耗は53.3BTU/h.それはPLCプロセッサを含む1771I/Oシャシーにインストールされています右スロットに入れるキーバンドは,上部コネクタのピン18から20の間,下部コネクタのピン14から16の間にある.
1771-IBNモジュールは,フロントパネルに32つのステータスインジケーターを搭載している.システム回路を電気的トランジエントから保護するための光電気隔離が含まれています.電気騒音を減らすための入力フィルタ機能も含まれています.
