1製品概要:
ローズマウントの3051C圧力トランスミッターは 圧力測定技術の新しい基準を作り出しました柔軟なCoPlanarTMプラットフォーム新型ローズマウント 3051C 圧力トランスミッタの性能指標は,異なる動作条件下で精度と安定性を保証します.
2作業原理:動作中に,高圧側と低圧側にある隔離弁と充填液は,プロセス圧を充填液に伝達する.センサーの中心部にある感知弁に圧力を送ります感知弁は,張力のある弾性要素で,その移動は施された圧力によって変化する (GP計圧伝達器の場合,大気圧は,感知弁の低圧側に施されたかのように作用する). AP絶対圧力トランスミッタは,低圧側では常に基準圧力を維持します. センサー弁の最大移動は0.004インチ (0.1ミリメートル) です.移動は圧力に比例します感知膜の位置は両側にある容量プレートによって検出されます.感知膜とコンデンサープレートの間の電容の差は,対応する電流に変換されます,電圧,またはデジタルHART (高速アドレス可能なリモートトランスミッターデータハイウェイ) 出力信号.
3ローズマウント3051圧力トランスミッターの適用
新しいローズマウント3051Cの性能指標は 異なる運用条件下で 精度と安定性を保証します柔軟で適応性の高いCoPlanarTMプラットフォームデザインは,現在のアプリケーションニーズに最適なソリューションを提供するだけでなく,プラントウェブ工場制御ネットワークとフィールドバス技術によって 将来の技術要件を完全に満たしています
4テクニカルパラメータ:
総性能: ± 0.15%
精度: ±0.075%
差圧:校正範囲 0.5inH2O から 2000psi
測定圧: 2.5inH2O から 2000psi までの校正範囲
絶対圧:校正範囲は0.167psiから4000psi
プロセス隔離膜:不?? 鋼,ハステロイCR,モネルR,タンタルム (CD,CGのみ) と金付モネル
コンパクトで頑丈で軽量で 簡単に設置できます
5製品選択表:
| モデル |
送信機タイプ (選択してください) |
CD |
CG |
CA |
|
3051CD
3051CG
3051CA
|
差圧トランスミッター
計量圧力伝達器
絶対圧力トランスミッター |
■
- どうした?
- どうした? |
- どうした?
■
- どうした? |
- どうした?
- どうした?
■ |
|
コード
|
| 圧力範囲 (URL) (選択してください) |
| 3051CD |
3051CG |
3051CA |
|
CD
|
CG
|
CA
|
|
0
|
| 申し出ない |
申し出ない |
0-0.167から0-5psia
(0−8.6〜0−260mmHga) |
|
- どうした? |
- どうした? |
■ |
|
1
|
0-0.5から0-25inH2O
(0−0.12〜0−6.22kPa) |
申し出ない |
0-0.3から0-30psia
(0-2.07〜0-206.8kPa) |
|
■ |
- どうした? |
■ |
|
2
|
0-2.5から0-250inH2O
(0-0.62から0-62.2kPa) |
0-2.5から0-250inH2O
(0-0.62から0-62.2kPa) |
0-1.5から0-150psia
(0-10.34〜0-1034.2kPa) |
|
■ |
■ |
■ |
|
3
|
0-10から0-1000inH2O
(0-2.48から0-248kPa) |
0-10から0-1000inH2O
(0-2.48から0-248kPa) |
0-8から0-800psia
(0-55.16から0-5515.8kPa) |
|
■ |
■ |
■ |
|
4
|
0-3から0〜300psi
(0−20.7から0−2070kPa) |
0-3から0〜300psi
(0−20.7から0−2070kPa) |
0-40から0-4000psia
(0-275.8〜0-27580kPa) |
|
■ |
■ |
■ |
|
5
|
0-20から0〜2000psi
(0-138〜0-13800kPa) |
0-20から0〜2000psi
(0-138〜0-13800kPa) |
申し出ない |
|
■ |
■ |
- どうした? |
|
コード
|
出力 |
CD |
CG |
CA |
|
A について
M(1)
|
4-20mA,HARTプロトコルに基づくデジタル信号
HART プロトコルに基づくデジタル信号で 1-5VDC の低電力消費量 (0.8-3.2Vdc,オプションコード C2 を使用) |
■
■ |
■
■ |
■
■
|
| コード |
構造部品の材料
プロセスフレンズ材料 フレンズ材料 排気/排気バルブフレンズ接頭 |
|
CD
|
CG
|
CA
|
|
5
2
3(2)
4
8(2)
7(2)
0
|
| (コプラナー) |
ガルバン化炭素鋼 |
SST |
ガルバン化炭素鋼 |
| (コプラナー) |
SST |
SST |
SST |
| (コプラナー) |
ハステロイ C |
ハステロイ C |
ハステロイ C |
| (コプラナー) |
モネル |
モネル |
| (コプラナー) |
ガルバン化炭素鋼 |
ハステロイ C |
ガルバン化炭素鋼 |
| (コプラナー) |
SST |
ハステロイ C |
SST |
| 代替フレンズ - オプションH2H3H4H7F1F2G1G2FAFBFCFDまたはS5を参照 |
|
■
■
■
■
■
■
■ |
■
■
■
■
■
■
■ |
■
■
■
■
■
■
■ |
|
コード
|
隔離用弁 |
CD |
CG |
CA |
|
2
3(2)
4
5
6
|
316L SST
ハステロイC-276
モネル
タンタル (3051CDとCGモデルのみ適用,範囲2〜5 3051CAモデルには適用されない)
黄金色のモネル |
■
■
■
■
■ |
■
■
■
■
■ |
■
■
■
- どうした?
■ |
|
コード
|
オールリング |
CD |
CG |
CA |
|
A について
B について
|
ガラスで満たされたテトラフルーロエチレン (TFE)
グラフィットで満たされたテトラフルオロエチレン (TFE) |
■
■ |
■
■ |
■
■ |
|
コード
|
液体を満たす |
CD |
CG |
CA |
|
1
2
|
シリコンオイル
惰性液体 (ハロゲン化炭化水素) |
■
■ |
■
■ |
■
- どうした? |
|
コード
|
殻材料,管の入口サイズ
|
CD |
CG |
CA |
|
A について
B について
C について
D
J
K
L について
|
アルミ,ポリウレタンコーティングで覆い
アルミ,ポリウレタンコーティングで覆い
アルミ,ポリウレタンコーティングで覆い
アルミ,ポリウレタンコーティングで覆い
SST
SST
SST |
1/2-14NPT
M2×1.5 (CM20)
PG13だ5
G1/2
1/2-14NPT
M2×1.5 (CM20)
PG13だ5 |
|
■
■
■
■
■
■
■ |
■
■
■
■
■
■
■ |
■
■
■
■
■
■
■ |
ローズマウント3051CD/CG送信機の典型的なモデル:
3051CA1A02A1AB1H2L4M5
3051CA2A02A1AB1H2L4M5
3051CA3A02A1AB1H2L4M5
3051CA4A02A1AB1H2L4M5
3051CA5A02A1AB1H2L4M5
3051CA1A02A1AB3H2L4M5
3051CA2A02A1AB3H2L4M5
3051CA3A02A1AB3H2L4M5
3051CA4A02A1AB3H2L4M5
3051CA5A02A1AB3H2L4M5
3051CA1A02A1AB1H2L4M5K5
3051CA2A02A1AB1H2L4M5K5
3051CA3A02A1AB1H2L4M5K5
3051CA4A02A1AB1H2L4M5K5
3051CA5A02A1AB1H2L4M5K5
3051CA1A02A1AB1H2L4M5E5
3051CA2A02A1AB1H2L4M5E5
3051CA3A02A1AB1H2L4M5E5
3051CA4A02A1AB1H2L4M5E5
3051CA5A02A1AB1H2L4M5E5
3051CA1A02A1AB1H2L4M5I5
3051CA2A02A1AB1H2L4M5I5
3051CA3A02A1AB1H2L4M5I5
3051CA4A02A1AB1H2L4M5I5
3051CA5A02A1AB1H2L4M5I5
3051CA1A02A1AB3H2L4M5K5
3051CA2A02A1AB3H2L4M5K5
3051CA3A02A1AB3H2L4M5K5
3051CA4A02A1AB3H2L4M5K5
3051CA5A02A1AB3H2L4M5K5
3051CA1A02A1AB3H2L4M5E5
3051CA2A02A1AB3H2L4M5E5
3051CA3A02A1AB3H2L4M5E5
3051CA4A02A1AB3H2L4M5E5
3051CA5A02A1AB3H2L4M5E5
3051CA1A02A1AB3H2L4M5I5
3051CA2A02A1AB3H2L4M5I5
3051CA3A02A1AB3H2L4M5I5
3051CA4A02A1AB3H2L4M5I5
3051CA5A02A1AB3H2L4M5I5
3051CA1A22A1AB4M5
3051CA2A22A1AB4M5
3051CA3A22A1AB4M5
3051CA4A22A1AB4M5
3051C5A22A1AB4M5
3051CA1A22A1AB4M5DF
3051CA2A22A1AB4M5DF
3051CA3A22A1AB4M5DF
3051CA4A22A1AB4M5DF
3051CA5A22A1AB4M5DF
3051CA1A22A1AB4M5K5
3051CA2A22A1AB4M5K5
3051CA3A22A1AB4M5K5
3051CA4A22A1AB4M5K5
3051CA5A22A1AB4M5K5
3051CA1A22A1AB4M5E5
3051CA2A22A1AB4M5E5
3051CA3A22A1AB4M5E5
3051CA4A22A1AB4M5E5
3051CA5A22A1AB4M5E5
3051CA1A22A1AB4M5I5
3051CA2A22A1AB4M5I5
3051CA3A22A1AB4M5I5
3051CA4A22A1AB4M5I5
3051CA5A22A1AB4M5I5

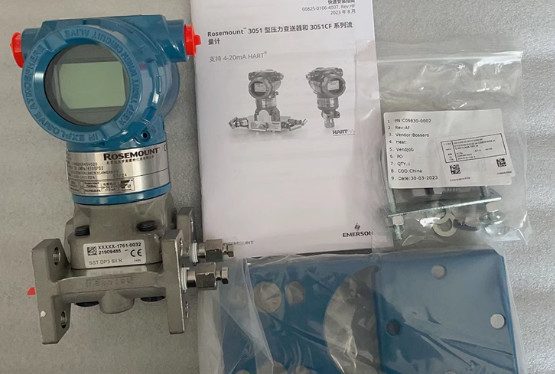

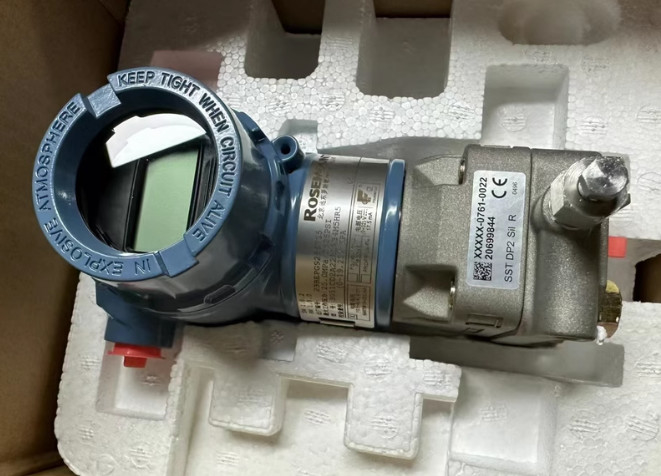

ローズマウント3051圧力トランスミッター3051TG3A2B21AE8M5Q4Q8S1B4輸入された正規品
私たちの会社には,ロズモント製品の他の多くのモデルもあります.あなたは私にモデルを提供することができ,私はあなたにオプションを与えるでしょう.
輸入された正規品
価格は市場によって異なります.
本物と改造品,または偽造品があります.
本物の製品はうまく機能し,長持ちします.
偽造品は安くても 近い将来 大きくても小さくても 1~2年以内に 必ず機能不全を起こし 仕事を困難にします
中国からの製品は全て質が悪いわけではない.
それはあなたの選択です,あなたは安く選択しました.
いつも信じてください: 一セント,一品.
本物の製品が欲しいなら,私に連絡してください.私はあなたと長期間の協力を楽しみにしています!
