| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | CI854AK01 |

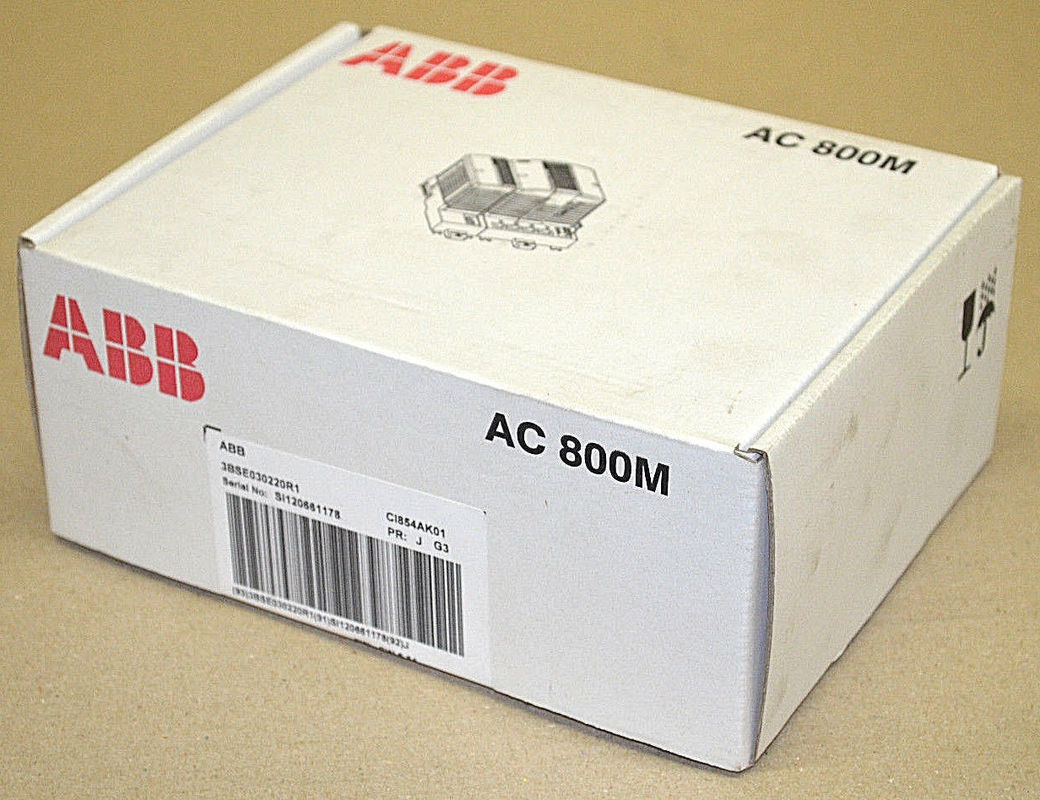

ABB S800 I/O モジュール CI854AK01 インターフェイス モジュール PROFIBUS J 3BSE030220R1
(CI854A+TP854)
通信
| モデル番号 | 議定書 | 主人か奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLI と MODBUS RTU | 主人 / 奴隷 |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのマスターバス300 | マスター |
| CI856 | ABBのS100 I/O | マスター |
| CI857 | ABBのインサム | マスター |
| CI858 | ABBのドライブバス | マスター |
| CI860 | 財団 フィールドバス HSE | 主人 / 奴隷 |
| CI865 | ABBのSatt I/O | マスター |
| CI867 | MODBUS TCP | 主人 / 奴隷 |
| CI868 | IEC 61850 | 主人 / 奴隷 |
| CI869 | ABBのアドバント・フィールドバス100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | EtherNet IP / デバイスネット | マスター |
| TB820V2 | ABBのモジュールバス | 奴隷 |
| TB825 (マルチモード) | ABBのモジュールバス | 奴隷 |
| TB826 (シングルモード) | ABBのモジュールバス | 奴隷 |
| TB840A | ABBのモジュールバス | 奴隷 |
| TB842 | ABBのモジュールバス | 適用されない |
| TU807 | ABBのモジュールバス | 適用されない |
| TU840 | ABBのモジュールバス | 適用されない |
| TU841 | ABBのモジュールバス | 適用されない |
| TU846 | ABBのモジュールバス | 適用されない |
| TU847 | ABBのモジュールバス | 適用されない |
| TU848 | ABBのモジュールバス | 適用されない |
| TU849 | ABBのモジュールバス | 適用されない |
CI854AK01の説明
PROFIBUS DPは,遠隔I/O,ドライブ,低電圧電気機器,コントローラなどのフィールドデバイスを相互接続するための高速多目的バスプロトコル (最大12Mbit/s) である.PROFIBUS DPは,CI854B通信インターフェースを通じてAC 800Mに接続できます.CI854Bには2つの PROFIBUS ポートが含まれ,ラインリダンスを実現し,また PROFIBUS マスターリダンスをサポートします.
PROFIBUS-DP通信では2つのCI854B通信インターフェースモジュールを使用してマスター冗長性がサポートされています.マスター冗長性は,CPU冗長性とCEXbus冗長 (BC810) と組み合わせることができる.モジュールはDINレールに搭載され,S800I/Oシステムと直接インターフェースし,すべてのPROFIBUS DP/DP-V1およびFOUNDATION Fieldbusのプロフィーンスシステムを含む他のI/Oシステムも使用できます.
PROFIBUS DP は,最外端の2つのノードで終了する必要があります.これは通常,内蔵終了付きのコネクタを使用して行われます.正確な作業終了を保証するために,コネクタをプラグと電源供給する必要があります.
パッケージには CI854BK01 通信インターフェースと TP854 ベースプレートが含まれます.
(システム800xA 6としか互換性がない.0.3.2コンパクト制御ビルダー 6.0.0-2から上へ詳細については,製品更新を参照してください.)
一般情報
| 議定書 | PROFIBUS DP-V1 |
| 記事番号 | 3BSE069449R1 (CI854BK01) |
| 主人か奴隷 | マスター |
| チャンネル数 | 2 |
| トランスミッション速度 | 9.6 - 12000kbit/s |
| ライン冗長性 | そうだ |
| モジュールの冗長性 | そうだ |
| ホットスワップ | そうだ |
| HI コントローラーと併用 | そうだ |
詳細なデータ
| CEX バスの最大単位 | 12 |
| コネクタ | DB 女性 (9ピン) |
| 24Vの消費タイプ | 190mA |
環境と認証
| 温度,動作 | 55 °C |
| 保護クラス | EN60529,IEC 529 に基づくIP20 |
| CEマーク | そうだ |
| 船舶の証明書 | ABS,BV,DNV-GL,LR,RS,CCS |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
特徴と利点
サイズ
| 高さ | 185mm (7.3インチ) |
| 幅 | 59mm (2.3インチ) |
| 深さ | 127.5mm (5.0インチ) |
| 体重 (ベースを含む) | 700g (1.5ポンド) |
