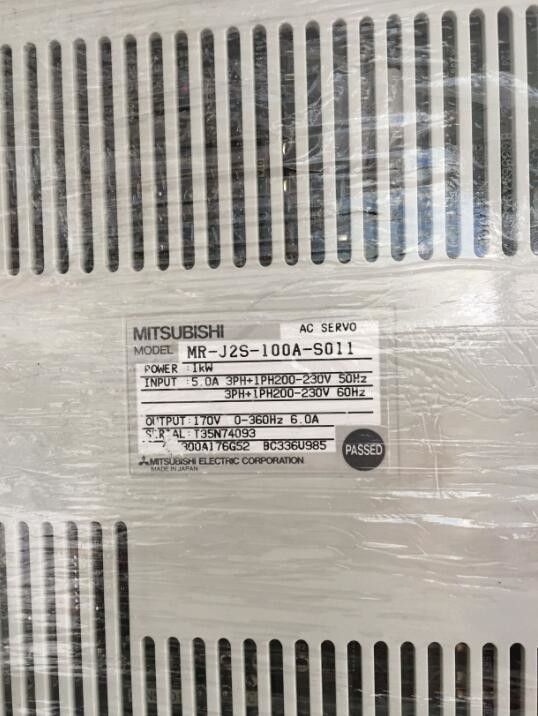

三菱ドライブMR-J2S-100A-EG011新しい産業Servoドライブ

三菱MR-J2S-60A （MR-J2S-100A-EG011） AC Servoモジュール

詳しい製品の説明:

記述:

• 電源（電圧/頻度）:3段階200-230VAC、50/60Hz;1段階230VAC、50/60Hz

• 電源（許された電圧変動）:3段階200-230VAC、170-253VAC

• 電源（許された頻度変動）:±5%

• 制御システム:正弦PWM制御/現在の制御システム

• 動的ブレーキ:作り付け

• 速度の周波数応答:550のHzまたは多く

• 保護機能:過電流操業停止、再生の過電圧の操業停止、積み過ぎの操業停止（電子上昇温暖気流）、サーボモーターの過熱保護、エンコーダーの欠陥の保護、再生の欠陥の保護、不足電圧/突然の停電の保護、超過速度保護、余分な間違い保護

• 最高の入力パルスの頻度（ポジション・コントロール モード）:開いたコレクターを使用する場合の差動受信機を、200 kpps-使用する場合の500 kpps-

• フィードバックの脈拍（ポジション・コントロール モード）の位置:エンコーダー/サーボ モーター回転（131072の脈拍/回転）ごとの決断

• 完全な幅の設定（ポジション・コントロール モード）の位置:0 - ±10VDC

• 余分な間違い（ポジション・コントロール モード）:±10回転

• 入るトルクの限界（ポジション・コントロール モード）:置いて下さいによって変数か外的なアナログ入力（0-±10VDC/最高のトルク）

• 速度制御の範囲（速度制御モード）:アナログの速度コマンドの1:2000、内部速度コマンドの1:5000

• 入るアナログの速度コマンド（速度制御モード）:0-±10VDC/定格速度

• 速度の変動率（速度制御モード）:最高±0.01%。（負荷変動0-100%）、0% （力の変動±10%）、最高±0.2%。外的なアナログの速度コマンドを使用した場合（周囲温度25°Cの± 10°C）、

• トルクの限界（速度制御モード）:置いて下さいによって変数か外的なアナログ入力（0-±10VDC/最高のトルク）

• 命令入力（トルク制御指定）にトルクを与えて下さい:0-±8VDC/最高のトルク（12kΩへの入力インピーダンス10）

• 制限速度（トルク制御指定）:置いて下さいによって変数か外的なアナログ入力（0-±10VDCの定格速度）

• 構造:自己冷却は、開きます（IP00）

• 船積みの重量:2.6 kg

モーター指定:

ドライブ指定:
