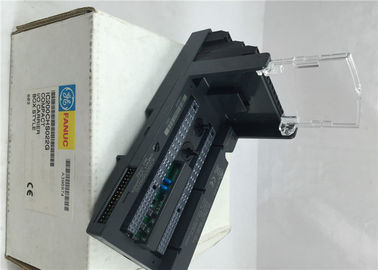

黒く余分な電源モジュールC200CHS022モジュールのコンパクト入力/出力のキャリア

余分な電源モジュールGE Fanuc IC200CHS022モジュールのコンパクト入力/出力のキャリア

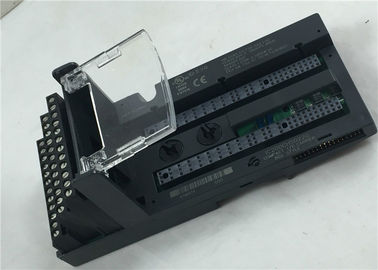

箱式ターミナルが付いている密集した入力/出力のキャリアは分野の配線のための36台のIEC箱式ターミナルを備えている。それは1つの入力/出力モジュールに取付け、バックプレーン コミュニケーションおよび分野の配線を提供する。モジュールはこのキャリアにDINの柵に垂直を取付ける。

注意深く損傷があるかどうかすべての輸送箱を点検しなさい。どの装置でも傷ついたら、配達サービスをすぐに知らせなさい。配達サービスによって点検のための傷つけられた輸送箱を救いなさい。装置の荷を解いた後、すべての通し番号を記録しなさい。システムの部分を運ぶか、または出荷したらことは必要輸送箱および梱包材を救いなさい。

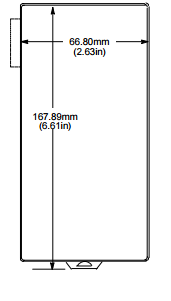

キャリアは横か縦DINの柵に取付けられるかもしれない。モジュールが付いているキャリアは70mm深いエンクロージャに適合を付けた。評価される熱指定は整理に組み立てられた装置の各側面の装置そして1インチ（2.54cm）の上下で2インチ（5.1cm）基づいている。入力/出力の配線のための十分なスペースを許可しなさい。

各ターミナルは1つの固体か座礁させたAWG #14 （avgを収容する。AWG #22 （avgへの2.1mm2横断面）。0.36mm2横断面）ワイヤー、かAWG #18 （avgまでの2本のワイヤー。0.86mm2横断面）。銅線を評価した90の摂氏温度のために使用しなさい。2本のワイヤーを同じ位置で挿入した場合、ワイヤーは同じサイズおよびタイプでなければならない（固体か座礁させる）。

キャリアは2つまでのAmpsか各力および地面ごとの8つのAmps現在のレベルをポイントごとの収容し、VAC. 264までのVoltageのトランジェントの電圧範囲は300までVACキャリアを傷つけない。

すべての接続キャリアは35mm x 7.5mm DINの柵の同じセクションに取付けられていなければならない。柵は適切な基づいていることのための伝導性の（未塗装の）終わりがなければならない。最もよい安定性のために、DINの柵は離れて間隔をあけられるねじおよそ6インチ（5.24cm）を使用してパネルに取付けられているべきである。キャリアはDINの柵に容易に止まる。用具はDINの柵へ取付けるか、または基づいていることに要求されない。

1. 電源に電源を切りなさい。

2. （キャリアがねじが付いているパネルに）付したらpanelmountねじを取除きなさい。

3. 両側のコネクターが隣接したキャリア間離れるまで他のキャリアからのキャリアを滑らせなさい。

4. 小さい平頭のスクリュードライバーによって、DINの柵間それを離すためにキャリアのもう一方の端を傾けている間DINの柵の掛け金を外側に引っ張りなさい。

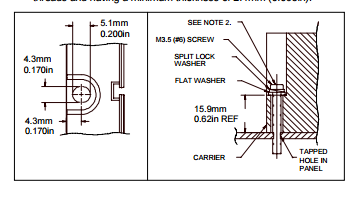

余分な振動が要因ならキャリアはまた取付けのパネルにねじで締まるべきである。1.許容にである+/- non-cumulative 0.13mm （0.005in）注意しなさい。トルクのノート2. 1.1-1.4Nm （10-12 in/lbs）は内部糸を含み、2.4mm （0.093in）の最低の厚さを持っている材料にねじM3.5 （#6-32）鋼鉄に加えられるべきである。

入力/出力モジュールがモジュール ハウジングの中の1つの入力/出力板だけ備えていれば補助入力/出力の端末装置の代りに使用されるかもしれないショート棒は利用できる。ショート棒は入力/出力モジュールを取付ける前の未使用の位置にキャリアに直接取付けられていなければならない。

モジュールの下側で調整する工場に一致させるためにキャリアの調整のダイヤルを置きなさい。1つのダイヤルは英字を選び、他は数を選ぶ。

注:オペレーティング システムにモジュールを取付ける前に、モジュールのホット挿入および取り外しの下で情報を約参照しなさい。モジュールの掛け金は説明されるように鍵を開けられた位置にキャリアにモジュールを取付けるためにあるなる。

モジュールの側面の3つのT-shaped投射をキャリアのスロットと一直線に並べ、キャリアの穴とモジュールの掛け金のポストを一直線に並べなさい

それを十分につけるキャリアにモジュールのまっすぐな羽毛を押しなさい。キャリアの上にモジュールをしっかり止めるためにロックされた位置に掛け金を回しなさい。

注意

作動装置はより高い周囲温度で非常に熱い、特にかもしれない。装置が熱かったら、それに直接触れてはいけない。そのような「ホット挿入」および取り外しは危険な位置で試みられるべきではない。装置への人身傷害、システム機能不全や損傷は起こるかもしれない。

この装置はnon-hazardous位置またはクラスI、Divの使用のために適している。2、グループA、B、CおよびDおよびクラス1の地帯2の位置。

爆発の危険:部品の取り替えはI、分割2およびクラス1の地帯2.クラスのための適合性を損なうかもしれない。
