商品の詳細:
お支払配送条件:
|
ブランド: | 三菱 | 型式番号: | MR-J4-200A |
---|---|---|---|
生産国: | 日本 | 保証: | 1Year |
電圧クラス: | 200V | 出力定格電圧: | 三相AC170V |
定格電流(注14)[A: | 1 | 許容周波数変動: | ±5%以内 |
許容電圧変動: | 単相AC170V〜264 V | 定格電流[A: | 1 |
ハイライト: | 電気サーボ ドライブ,ACサーボ パック |

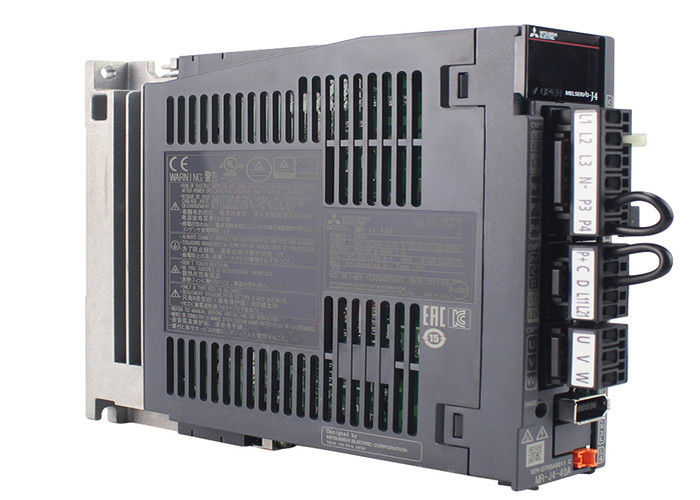

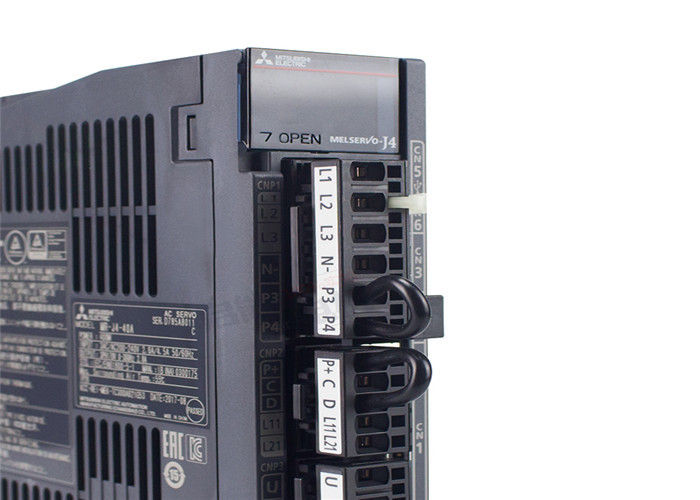

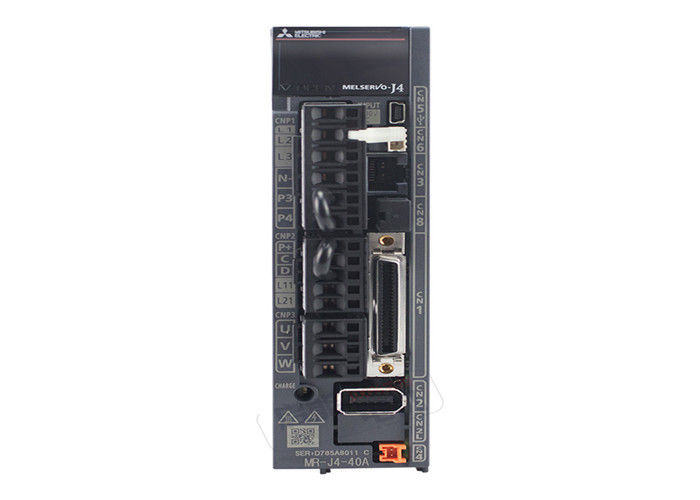

サーボ アンプMR-J4-200Aの産業Servoは三菱三相AC170 Vを運転します
シリーズ名前:MELSERVO-J4シリーズ
命令インターフェイス:一般目的インターフェイス
電圧クラス:200V
モーター定格出力[KW]:2
サーボ アンプの形態の名前:MR-J4-200A
出力評価される電圧:三相AC170 V
評価される流れ[A]:11.0
主要な回路の入力の電圧および頻度(ノート1):三相か単相AC200 V | 240ボルト、50のHz/60のHz (ノート16)
評価される流れ(ノート14) [A]:10.5
正当な電圧変動:三相か単相AC170 V | 264ボルト(ノート16)
正当な頻度変動:± 5%の中では
制御回路の電源の入力電圧および頻度:単相AC200 V | 240ボルト、50のHz/60のHz
評価される流れ[A]:0.2
正当な電圧変動:単相AC170 V | 264ボルト
正当な頻度変動:± 5%の中では
パワー消費量[W]:力のための30インターフェイス:DC24 Vの± 10% (必須の現在の容量:を含んで0.5 A (CN8コネクター信号))
制御方式:正弦波PWM制御および現在の制御システム
許された再生力のサーボ アンプの作り付けの再生抵抗器(ノート2、3) [W]:百
外的な再生抵抗器(標準的な付属品) (ノート2、3、11、12) [W]:>
動的ブレーキ:組み込み(ノート4)
コミュニケーション機能:USB:パーソナル コンピュータへの関係(氏Configurator2の一致)
RS-422/RS-485:1 32本までの斧:nコミュニケーション(ノート10)
エンコーダーの出力脈拍:一致(ABZ段階の脈拍)
アナログのモニター:2チャネル
ポジション・コントロール モード最高の入力パルスの頻度:(開いたコレクター時) 4 Mpulses/s (時間の差動受信機)、200のkpulses/s
フィードバックの脈拍の位置:エンコーダーの決断(回転サーボ モーター1)ごとの決断:22ビット
命令脈拍の拡大:二重電子ギヤA/B A = 1 | 16777215、B = 1 | 16777215,1/10
完全な幅の設定の位置:0の脈拍| ± 65535の脈拍(命令脈拍の単位)
余分な間違い:± 3の回転
トルクの限界:外的なアナログ入力(DC0 V | + 10ボルト/最高のトルク)による変数設定かセット
速度制御モード速度制御の範囲:アナログの速度コマンド1:2000年の内部速度コマンド1:5000
入るアナログの速度コマンド:DC0 V | ± 10 V/定格速度(10ボルトの回転速度はで変えることができます[Pr。PC12])
速度の変化率:± 0.01%以下(負荷変化:0%から100%)、0% (力の変動:± 10%の) ± 0.2%以下:ただ(周囲温度25の° Cの± 10の° C)場合のアナログの速度コマンド
トルクの限界:外的なアナログ入力(DC0 V | + 10ボルト/最高のトルク)による変数設定かセット
トルクの制御モードのアナログのトルク命令入力:DC0 V | ± 8 V/最高のトルク(入力インピーダンス:10 kΩ | 12 kΩ)
制限速度:外的なアナログ入力(DC0 Vによる変数設定かセット| ± 10 V/定格速度)
位置モード:不適合(ノート17)
全閉鎖した制御:2ワイヤー コミュニケーション方法(ノート9)
機械端のエンコーダー インターフェイス:三菱高速シリアル通信
サーボ機能:高度の振動抑制制御Ⅱ、適応性があるフィルターⅡ、1接触調節自動調整する、強いフィルター堅いドライブ機能、ドライブ レコーダー機能は、機械で造ります診断機能、力モニター機能、極度の跡制御(ノート15)、無くなった動きの訂正機能(ノート15)を
保護機能:過電流締切り、再生過電圧の切断、積み過ぎの切断(電子上昇温暖気流)、サーボ モーター過熱する保護、エンコーダーの間違い保護、再生間違い保護、不足電圧の保護、即時の電源異常保護、超過速度保護、余分な間違い保護、磁極の検出および保護の線形サーボ機構の間違い保護
安全特徴:STO (IEC/EN 61800-5-2)
安全性能:-第三者の証明の標準:EN ISO 13849-1の部門3 PL e、IEC 61508 SIL 3のEN 62061 SILのCL 3、EN 61800-5-2 (ノート20)
応答の性能:8氏またはより少し(→エネルギー締切りを離れて入るSTO)
入る脈拍をテストして下さい(STO) (ノート7):脈拍間隔をテストして下さい:1つのHz | 25のHzの時間を離れたテスト脈拍:1人までの氏
期待された平均危ない失敗時間(MTTFd):MTTFdの≧ 100 [年] (314a)
診断適用範囲(DC):DC =媒体(媒体)、97.6 [%]
危ない失敗(PFH)の平均確率:PFH = 6.4 × 10 -9 [1のh]
海外承諾:国際規格および法律への一致は、規格準拠pageplease参照します。
構造(保護等級):やや風邪に、開けて下さい(IP20)
接触の土台:-入る三相電源:はい(ノート6)
入る単相電源:不適当
環境条件の周囲温度:操作:0の° C |凍結無し)、貯蔵55 ° C (:-20 ° C | (凍結無し) 65 ° C
包囲された湿気:操作/貯蔵:90% RHまたはより少し(不凝縮)
大気:屋内で(直接日光無し)、そこにそれは腐食性のガス、可燃性ガス、オイルの霧、塵および土ではないです
高度:海水位の上2000のmまたはより少し(ノート18)
振動抵抗:5.9 m/s 2、10のHz | 55のHz (X、Y、Z各方向)
固まり[kg]:2.1
船積みの重量:3.1 Kg
シンセンWisdomlongの技術CO.、株式会社
連絡窓口:Suki
電子メール:wtl2502keji@163.com
Skype:wtl2502
Tel:+86-13268302140
動的ブレーキ
サーボ アンプのタイプ | 型式番号 | 貯蔵された項目 |
MR-J4-11KB/A | DBU-11K | - |
MR-J4-15KB/A | DBU-15K | - |
MR-J4-22KB/A | DBU-22K-R1 | - |
MR-J4-11KB4/A4 | DBU-11K-4 | - |
MR-J4-15KB4/A4MR-J4-22KB4/A4 | DBU-22K-4 | S |
MR-J4-DU30KB/A | DBU-37K-R1 | - |
MR-J4-DU37KB/A | ||
MR-J4-DU30KB4/A4 | DBU-55K-4-R5 | - |
