商品の詳細:
お支払配送条件:
|
| 製品名: | 入力モジュール | モデルいいえ。: | AI815 |
|---|---|---|---|
| 記事数: | 3BSE052604R1 | 信号の指定: | 0..20 mA、4..20 mA、0..5ボルト、1..5ボルト |
| チャンネル数: | 8 | 信号タイプ: | 終わる単極単一 |
| 雄鹿: | はい | 力学: | S800 |
| ハイライト: | デジタル入出力モジュール,plc I oモジュール |
||

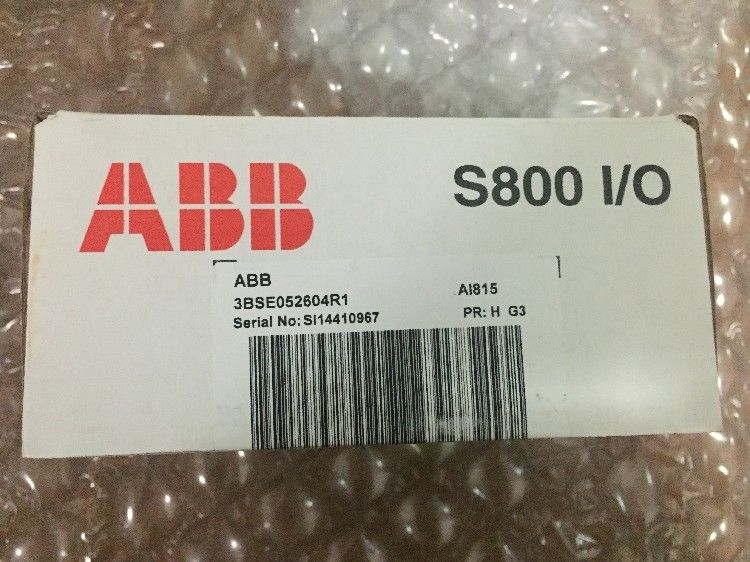

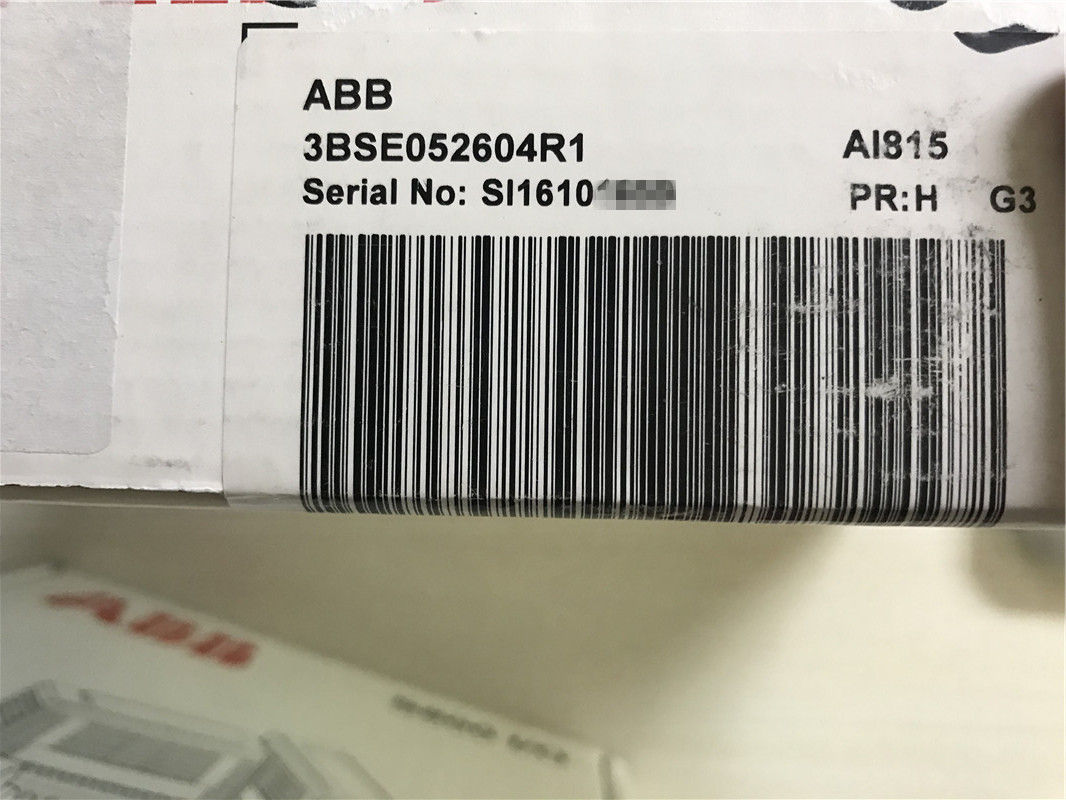

ABBデジタル私OモジュールAI815 8チャネルのアナログ入力モジュール3BSE052604R1
概説
| タイプ | アナログ入力 |
| 信号の指定 | 0..20 mA、4..20 mA、0..5ボルト、1..5ボルト |
| 記事数 | 3BSE052604R1 |
| チャネルの数 | 8 |
| 信号のタイプ | 終わる単極単一 |
| 雄鹿 | はい |
| SOE | いいえ |
| 重複 | いいえ |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800 |
詳しいデータ:
| 決断 | 12ビット |
| 入れられたインピーダンス | 10 MΩ （電圧入力） 250 Ω （PTCを含む現在の入力） |
| 分離 | Groupwiseは地面から隔離した |
| 範囲にの下/ | 0 / +15% |
| 間違い | 最高。0.1% |
| 温度の漂流 | 最高。50 ppm/°C |
| 入れられたフィルター（上昇時間0-90%） | 290氏 |
| 更新のサイクル時間 | 10氏 |
| 現在の制限 | 現在の限られた送信機力で造られる |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| NMRR、50Hz、60Hz | > 40 dB |
| 評価される絶縁材電圧 | 50ボルト |
| 誘電性テスト電圧 | 500ボルトa.c。 |
| 電力損失 | 3.5 W |
| 消費電流+5ボルトModulebus | 100 mA |
| 消費電流+24ボルトModulebus | 最高。265 mA （22 mA + 1.32 *送信機の流れ） |
| 消費電流+24 Vの外面 | 50 mA |
AI815の記述:
AI815アナログ入力モジュールは8つのチャネルを備えている。モジュールは電圧か現在の入力のために形成することができる。流れおよび電圧信号は同じ入力/出力モジュールで混合することができない。電圧および現在の入力は少なくとも11ボルトd.cの過電圧か不足電圧に抗できる。
電圧入力のための入力抵抗は10mオームより大きく、現在の入力のための入力抵抗は250オームである。モジュールは各チャネルに外的な雄鹿の多用性がある送信機の供給を配る。これは2ワイヤーか3-wire送信機に供給を配るために簡単な関係を加える。送信機力は現在の限られた指示され。外部電源が雄鹿の送信機に与えるために使用されれば、電源は互換性がある雄鹿でなければならない。
特徴および利点
MTUsマッチこのプロダクト
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
診断
| 前部LED'S | F （ault）、R （国連）、W （arning） |
| 監督 | 、モジュールの間違い:アナログの読まれた背部、参照の電圧、内部電源、検査合計、番犬および記憶誤り 、外的なチャネル間違い:外部電源の低速、送信機力の間違い |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
次元
| 高さ | 119のmm （4.7"） |
| 幅 | 45のmm （1.77」） |
| 深さ | 102のmm （4.01"）、コネクターを含む111のmm （4.37"） |
| 重量 | 0.23 kg （0.51 lbs。） |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
