商品の詳細:
お支払配送条件:
|
| 製品名: | 入力モジュール | モデルいいえ。: | AI825 |
|---|---|---|---|
| 記事数: | 3BSE036456R1 | 信号の指定: | -20。+20 mA、0(4)。.20 mA、-10。+10ボルト、0(2)。.10V |
| チャネルの数: | 4 | 雄鹿: | いいえ |
| タイプ: | アナログ入力 | 機械工: | S800 |
| ハイライト: | デジタル入出力モジュール,plc I oモジュール |
||

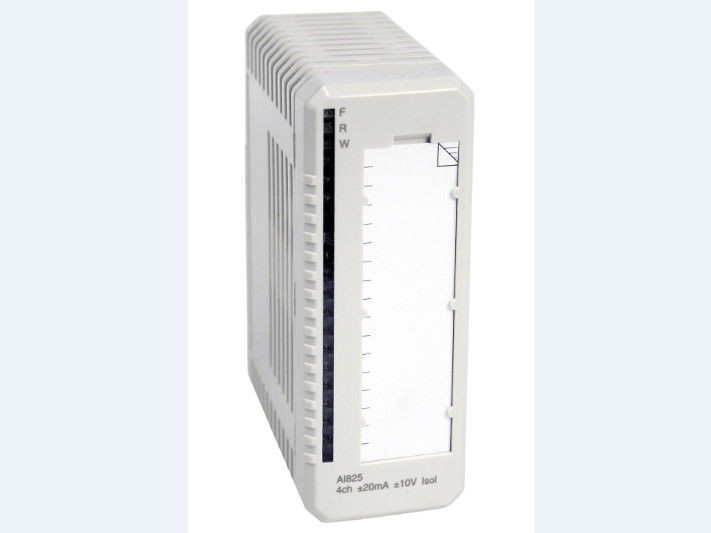

ABB S800のアナログ入力モジュールAI825 3BSE036456R1デジタル入力/出力モジュール4チャネル
AI825の記述:
AI825アナログ入力モジュールは4つのガルバニック隔離された、両極現在/電圧入力をそれぞれ備えている。各チャネルは電圧または現在の入力のどれである場合もある。
モジュールは+30までV d.cに抗するdirect current入力6.3ボルトまで抗するおよび終わる電圧によって保護される現在の入力を備えている。流れはPTC抵抗器によって限られる。
入力段階への力はModuleBusの24のVから変えられる。
概説
| タイプ | アナログ入力 |
| 信号の指定 | -20。+20 mA、0(4)。.20 mA、-10。+10ボルト、0(2)。.10V |
| 記事数 | 3BSE036456R1 |
| チャネルの数 | 4 |
| 雄鹿 | いいえ |
| SOE | いいえ |
| 重複 | いいえ |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800 |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳しいデータ:
| 決断 | 14かまれたプラス符号 |
| 入れられたインピーダンス | 10 MΩ （電圧入力） 50 Ω （現在の入力） |
| 分離 | それぞれ隔離される、チャネル間および公有地を巡回するため |
| 範囲にの下/ | ± 15% |
| 間違い | 最高。0.1% |
| 温度の漂流 | 最高。最高47 ppm/°C （0..10V）。最高34 ppm/°C （±10V）。最高78 ppm/°C （0..20mA）。57 ppm/°C （±20mA） |
| 入れられたフィルター（上昇時間0-90%） | 115氏（電圧入力）、130氏（現在の入力） |
| 更新のサイクル時間 | |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| CMRR、50Hz、60Hz | 120 dB |
| NMRR、50Hz、60Hz | > 50のHzの40 dB、60のHzの>55 dB |
| 評価される絶縁材電圧 | 250ボルト |
| 誘電性テスト電圧 | 1900ボルトd.c CH CHの3250ボルトd.cのCH地面/システム、 |
| 電力損失 | タイプ。2.5最高W。3.2 W |
| 消費電流+5ボルトModulebus | タイプ。70 mA、最高。100 mA |
| 消費電流+24ボルトModulebus | タイプ。90 mA、最高。110 mA |
| 消費電流+24 Vの外面 | 0 |
診断
| 前部LED'S | F （ault）、R （国連）、W （arning） |
| 監督 | 内部電源 |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
特徴および利点
Compability
| MTUとの使用 | TU811、TU813、TU831 |
| キー コード | DA |
次元
| 高さ | 119のmm （4.7"） |
| 幅 | 45のmm （1.77」） |
| 深さ | 102のmm （4.01"）、コネクターを含む111のmm （4.37"） |
| 重量 | 0.22 kg （0.49 lbs。） |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
