| 製品名: | 入力モジュール | モデルいいえ。: | DI814 |
|---|---|---|---|
| 記事数: | 3BUR001454R1 | 信号の指定: | 24 V d.c。 |
| チャネルの数: | 16チャンネル | 信号タイプ: | 現在の沈降 |
| タイプ: | アナログ入力 | 機械工: | S800 |
| ハイライト: | イーサネットI oモジュール,デジタル入出力モジュール |
||

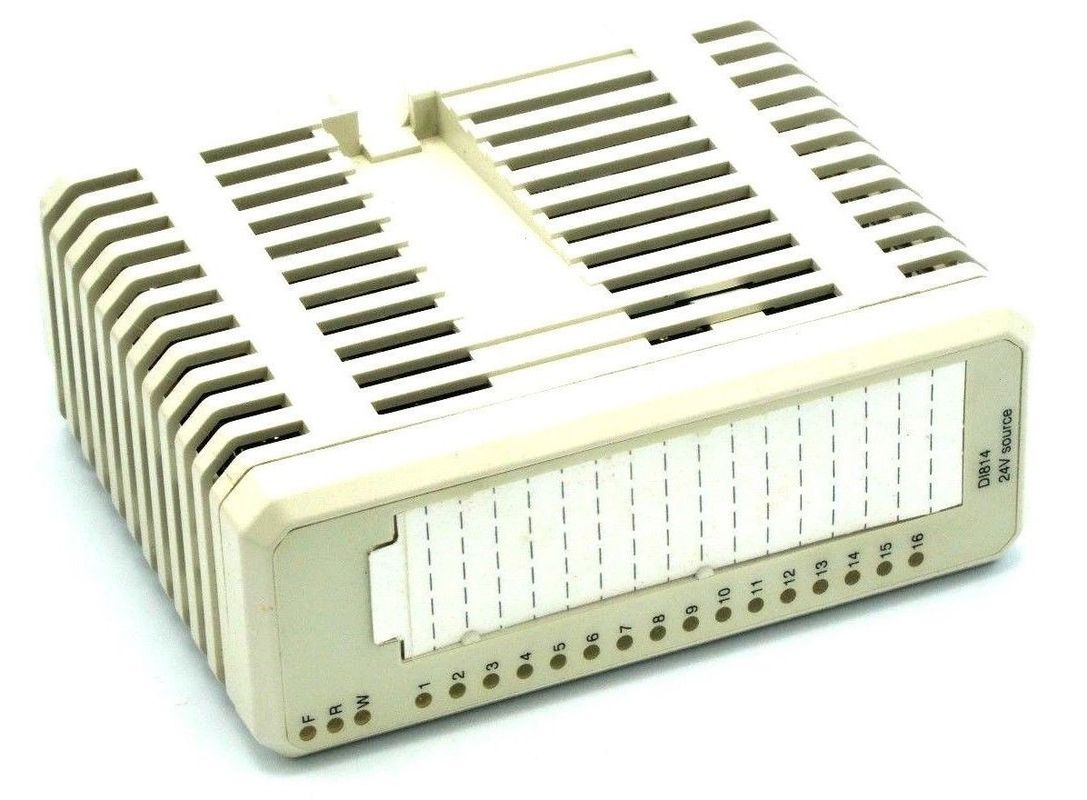

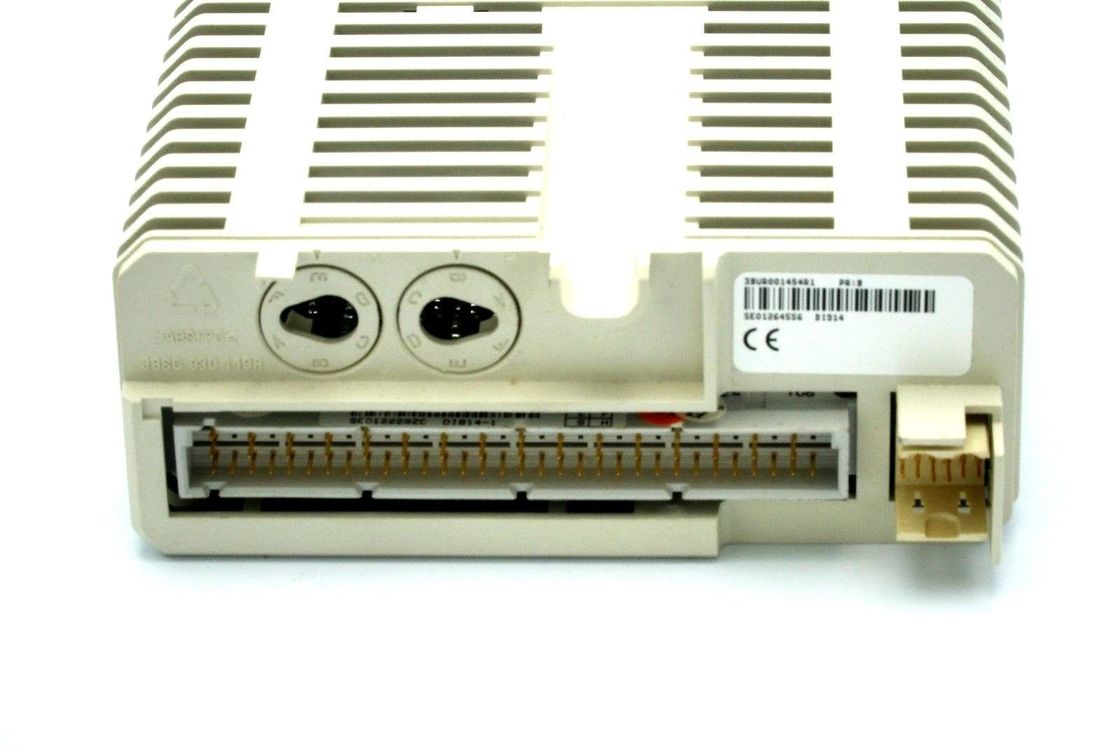

ABB 3BUR001454R1 S800入力/出力モジュールDI814 24VDC 2x8 CHをデジタル入力。新しい
DI814の記述:
入力電圧範囲は18から30ボルトdcであり、入力電流の源は24のV.に6 mAである。入力は8つのチャネルを持つ2つのそれぞれ隔離されたグループおよび各グループの1つの電圧監督の入力に分けられる。あらゆる入力チャネルは現在の制限部品、EMCの保護部品、入力状態の徴候LEDおよび光学分離の障壁から成っている。プロセス電圧監督の入力は電圧が消えればチャネル間違い信号を与える。間違い信号はModuleBusによって読むことができる。
概説
| タイプ | デジタル入力 |
| 信号の指定 | 24 V d.c。 |
| 記事数 | 3BUR001454R1 |
| チャネルの数 | 16 |
| 信号のタイプ | 現在の調達 |
| 雄鹿 | いいえ |
| SOE | いいえ |
| 重複 | いいえ |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800 |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳しいデータ
| 入れられた電圧範囲、「0" | -30..5 V |
| 入れられた電圧範囲、「1つ | 15..30 V |
| 入れられたインピーダンス | 3.5 kΩ |
| 分離 | Groupwiseは地面、8つのチャネルが付いている2グループから隔離した |
| フィルター時間（デジタル、選択可能） | 2、4、8の16氏 |
| 現在の制限 | センサー力はMTUによって限られた流れである場合もある |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| 評価される絶縁材電圧 | 50ボルト |
| 誘電性テスト電圧 | 500ボルトa.c。 |
| 電力損失 | タイプ。1.8 W |
| 消費電流+5ボルトModulebus | 50 mA |
| 消費電流+24ボルトModulebus | 0 |
| 消費電流+24 Vの外面 | 0 |
診断
| 前部LED'S | F （ault）、R （国連）、W、チャネル1-16 （「0"か「1" （arning）） |
| 監督 | プロセス電圧、グループごとの1 |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
特徴および利点
環境および証明
| セリウムの印 | はい |
| 電気安全 | IEC 61131-2、UL 508 |
| 危険な位置 | C1 Div 2のcULus、C1地帯2のcULus、ATEXの地帯2 |
| 海洋の証明 | ABS、BV、DNV-GL、LR、RS、CCS |
| 保護評価 | IEC60529に従うIP20 |
| 腐食性の大気ISA-S71.04 | G3 |
| 気候上の作動条件 | +55 °Cへの0 （貯蔵-40から+70 °C）、95%へのRH=5凝縮無し、IEC/EN 61131-2 |
| 汚染程度 | 程度2、IEC 60664-1 |
| 機械作動条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4およびEN 61000-6-2 |
| 過電圧部門 | IEC/EN 60664-1、EN 50178 |
| 装置のクラス | IEC 61140に従うクラスI;（保護される地球） |
| 最高の周囲温度 | 55 °C （密集したMTU 40の°C （104 °F）の縦の土台のための131 °F）、 |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
Compability
| MTUとの使用 | TU810、TU812、TU814、TU830、TU838 |
| キー コード | あるため |
次元
| 高さ | 119のmm （4.7"） |
| 幅 | 45のmm （1.77」） |
| 深さ | 102のmm （4.01"）、コネクターを含む111のmm （4.37"） |
| 重量 | 0.15 kg （0.33 lbs。） |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
