商品の詳細:
お支払配送条件:
|
| 製品名: | 入力モジュール | モデル番号: | DI880 |
|---|---|---|---|
| 記事数: | 3BSE028586R1 | 信号の指定: | 24 V d.c。 |
| チャンネル数: | 16のチャネル | 信号のタイプ: | 現在の沈降 |
| タイプ: | アナログ入力 | 機械工: | S800 |
| ハイライト: | plc I oモジュール,イーサネットI oモジュール |
||

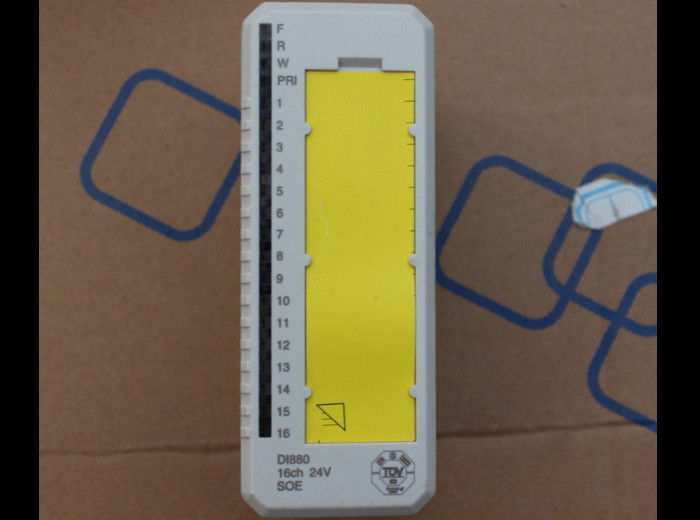

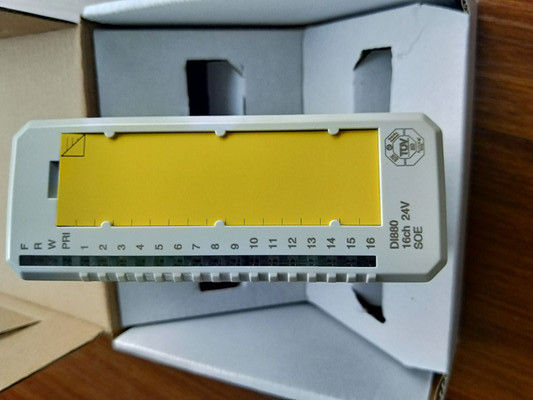

ABB DI880 3BSE028586R1 TU810V1ベース付き,高度なデジタルインプットモジュール
DI880の説明:
DI880は,単一または冗長な構成のための16チャネル24VDCデジタル入力モジュールである.入力電圧範囲は18〜30VDCで,入力電流は24VDCで7mAである.各入力チャネルは,電流制限コンポーネントで構成されています.,EMC保護コンポーネント,入力状態表示LEDと光学隔離障壁.入力ごとに1つの電流限定トランスデューサー出力があります.イベントのシーケンス (SOE) 機能は, 1 ms の解像度でイベントを収集することができます.イベントキューには最大512 x 16のイベントが含まれます.機能には,不要なイベントの抑制のためのシャッターフィルタが含まれます.SOE関数は,イベントメッセージの次の状態を報告することができます チャンネル値配列が満員 シンクロニゼーションが動揺 時間が不確実 シャッターフィルタがアクティブ チャンネルエラー
一般情報
| タイプ | デジタル入力 |
| シグナル仕様 | 24V DC |
| 記事番号 | 3BSE028586R1 |
| チャンネル数 | 16 |
| シグナルタイプ | 電流の沈み |
| ハート | 違う |
| 国営企業 | そうだ |
| 冗長性 | そうだ |
| 高度な整合性 | そうだ |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
I/O モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳細なデータ
| 入力電圧範囲 "0" | -30... +5V |
| 入力電圧範囲 "1" | 1130V |
| 入力インペダンス | 3.1 kΩ |
| 孤立 | グループ別で地面から隔離されている |
| フィルター時間 (デジタル,選択可能) | 0〜127 ms |
| 電流制限 | センサーの電源が限られている |
| 最大フィールドケーブル長さ | 600メートル (656ヤード) |
| イベント記録の正確性 | -0 ms / +1.3 ms |
| イベント記録の解像度 | 1 ms |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | 2.4W |
| 電流消費量 +5 V モジュールバス | タイプ125mA 最大150mA |
| 電流消費量 +24 V 外部 | 15 mA + センサー電源 最大 527 mA |
診断
| フロントLED | F (ault),R (un),W (learning),P (rimary),チャンネル1〜16 状態 |
| 監督 | プロセスのパワー,内部回路 |
| 監督の状況表示 | モジュールエラー,モジュール警告,内部チャネルエラー |
環境と認証
| CEマーク | そうだ |
| 電気安全 | IEC 61131-2,UL 508 |
| 危険 な 場所 | C1 Div 2 cULus,C1 ゾーン 2 cULus,ATEX ゾーン 2 |
| 船舶の認証 | ABS,BV,DNV-GL,LR,RS,CCS |
| 保護基準 | IEC 60529 による IP20 |
| 腐食性大気 ISA-S7104 | G3 |
| 気候操作条件 | 0から+55 °C (保存 -40から+70 °C),RH=5から95% コンデンサなし,IEC/EN 61131-2 |
| 汚染度 | レベル2 IEC 60664-1 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 と EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 | 試験試験試験試験試験試験試験 試験試験 試験 試験 試験 試験 試験 試験 試験 試験 試験 試験 |
| キーコード | FF |
サイズ
| 高さ | 119 mm (4.7 円) |
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 体重 | 0.15kg (0.33ポンド) |
