商品の詳細:
お支払配送条件:
|
| 製品名: | 出力モジュール | モデルいいえ。: | DO820 |
|---|---|---|---|
| 記事数: | 3BSE008514R1 | 信号の指定: | 230ボルトa.c./d.c。（5 - 250ボルトa.c./d.c。）、3 A |
| チャネルの数: | 8チャンネル | 信号タイプ: | リレー（いいえ） |
| タイプ: | アナログ出力 | 機械工: | S800 |
| ハイライト: | plc I oモジュール,イーサネットI oモジュール |
||

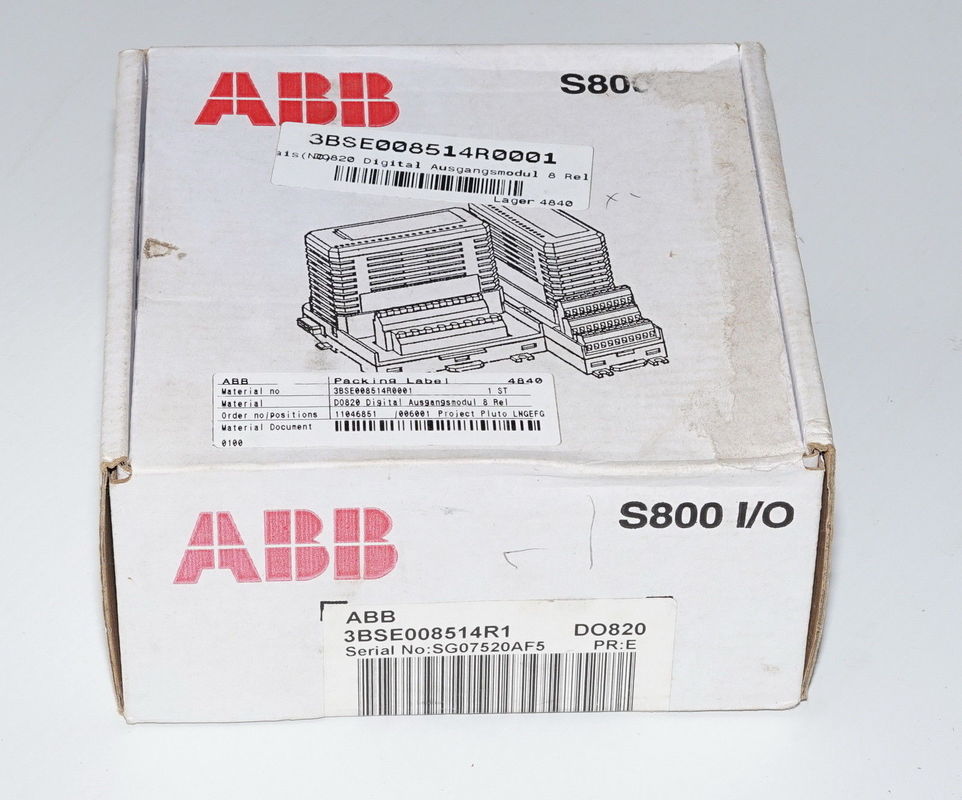

ABB S800入力/出力3BSE008514R1 DO820は密封されたモジュールのDIGITALのリレー工場を出力した
DO820の記述
DO820はS800入力/出力のためのチャネル230ボルトa.c./d.cのリレー（いいえ）出力モジュール8つである。最大出力の電圧は250ボルトa.c./d.cであり、最高の連続的な出力電流は3 A.である。すべての出力はそれぞれ隔離される。各出力チャネルは光学分離の障壁、出力状態の徴候LED、リレー運転者、リレーおよびEMCの保護から部品成っている。ModuleBusで配られる24のVから得られるリレー供給電圧の監督は電圧が消えれば、警告LEDはつく間違い信号を与え。間違い信号はModuleBusによって読むことができる。この監督は変数と有効または無効にすることができる。
概説
| タイプ | デジタル出力 |
| 信号の指定 | 230ボルトa.c./d.c。（5 - 250ボルトa.c./d.c。）、3 A |
| 記事数 | 3BSE008514R1 |
| チャネルの数 | 8 |
| 信号のタイプ | リレー（いいえ） |
| 雄鹿 | いいえ |
| SOE | いいえ |
| 重複 | いいえ |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800 |
詳しいデータ
| 分離 | それぞれ隔離される、チャネル間および公有地を巡回するため |
| 現在の制限 | MTUによって限られた流れはある場合もある |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| でき事の録音正確さ | -0氏/+1.3氏 |
| 評価される絶縁材電圧 | 250ボルト |
| 誘電性テスト電圧 | 2000 V a.c。 |
| 電力損失 | タイプ。2.9 W |
| 消費電流+5ボルトModulebus | 60 mA |
| 消費電流+24ボルトModulebus | 140 mA |
| 消費電流+24 Vの外面 | 0 |
診断
| 前部LED'S | F （ault）、R （国連）、W、O （SP）、チャネル1-8の状態（arning） |
| 監督 | 24/12のVのリレー周波数変換装置のモニター |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
特徴および利点
Compability
| MTUとの使用 | TU811、TU813、TU831、TU836、TU837、TU851 |
| キー コード | 広告 |
次元
| 高さ | 119のmm （4.7"） |
| 幅 | 45のmm （1.77」） |
| 深さ | 102のmm （4.01"）、コネクターを含む111のmm （4.37"） |
| 重量 | 0.23 kg （0.5 lbs。） |
