詳細情報 |
|||
| 製品名: | 入力/出力モジュール | 品番: | CI854AK01 |
|---|---|---|---|
| 記事数: | 3BSE030220R1 | 議定書: | PROFIBUS DP-V1 |
| マスターか奴隷: | マスター | システム: | 800xA |
| ハイライト: | ABB S800 I/O モジュール PROFIBUS,ABB CI854AK01 インターフェースモジュール,保証付きデジタルI/Oモジュール |
||
製品の説明

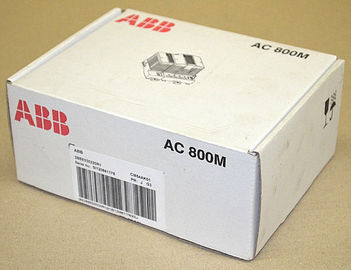

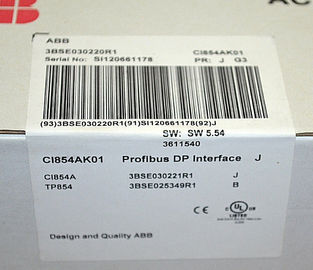

ABB S800入力/出力モジュールCI854AK01のインタフェース・モジュールPROFIBUS J 3BSE030220R1
（CI854A+TP854）
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
CI854AK01の記述
PROFIBUS DPは遠隔入力/出力、ドライブ、低電圧の電気機器およびコントローラーのような分野装置を、相互に連結するための高速多目的バス議定書（12Mbit/sまで）です。PROFIBUS DPはCI854Bの通信用インタフェースによってAC 800Mに接続することができます。CI854Bはライン重複およびそれがまたPROFIBUSのマスターの重複を支えることを実現するために2つのPROFIBUSの港を含んでいます。
マスターの重複はPROFIBUS-DPコミュニケーションで2つのCI854Bの通信用インタフェース モジュールの使用によって支えられます。マスターの重複はCPUの重複およびCEXbusの重複（BC810）と結合することができます。モジュールはS800入力/出力システムが付いているDINの柵およびインターフェイス同様に直接、およびすべてのPROFIBUS DP/DP-V1および基礎Fieldbusのを含む他の入力/出力システムに、堪能なシステム取付けられます。
PROFIBUS DPは2つの一番外ノードで終わらなければなりません。これは通常作り付けの終了のコネクターの使用によってされます。正しい働く終了を保証するためにはコネクターは差し込まれる供給されなければなり、力。
パッケージを含む:CI854BK01通信用インタフェースおよびTP854ベースプレート。
（システム800xA 6.0.3.2、密集した制御建築者6.0.0-2とだけ互換性があるおよび前に。より多くの情報についてはプロダクト更新を見て下さい。）
概説
| 議定書 | PROFIBUS DP-V1 |
| 記事数 | 3BSE069449R1 （CI854BK01） |
| マスターか奴隷 | マスター |
| チャネルの数 | 2 |
| 伝達速度 | 9.6 - 12の000のkbit/s |
| ライン重複 | はい |
| モジュールの重複 | はい |
| ホット スワップ | はい |
| HIのコントローラーとともに使用される | はい |
詳しいデータ
| CEXバスの最高の単位 | 12 |
| コネクター | DBの女性（9ピン） |
| 24のVの消費のtyp。 | 190 mA |
環境および証明
| 作動する温度 | 55 °C |
| 保護クラス | EN60529、IEC 529に従うIP20 |
| CEマーク | はい |
| 海洋の証明書 | ABS、BV、DNV-GL、LR、RS、CCS |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
- PROFIBUS DPによって遠隔入力/出力およびfieldbusの器械を接続するために使用される
- 装置LD 800PをつなぐPROFIBUSによってCI854BにPROFIBUS PAを接続すること可能
- CI854Bは余分に置くことができます
次元
| 高さ | 185のmm （7.3 inに。） |
| 幅 | 59のmm （2.3 inに。） |
| 深さ | 127.5 mm （5.0 inに。） |
| 重量（を含む基盤） | 700 g （1.5 lbs） |
