詳細情報 |
|||
| 製品名: | 入力/出力モジュール | 品番: | TB840A |
|---|---|---|---|
| 記事数: | 3BSE037760R1 | 議定書: | ABBのModulebus |
| マスターか奴隷: | 奴隷 | 24のVの消費のtyp。: | 120 Ma |
| ハイライト: | ABB TB840A モジュールバス モデム,S800 I/O デジタルモジュール,ABB 3BSE037760R1クラスターモデム |
||
製品の説明

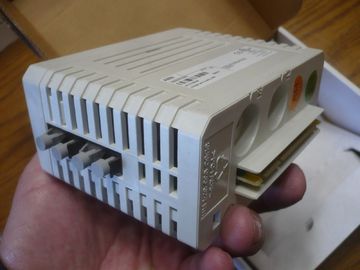

新しいデジタル モジュールABB 3BSE037760R1 TB840A Modulebusの集りの変復調装置S800入力/出力、PR:B
TB840Aの記述
S800入力/出力は業界標準分野バス上の親コントローラーそしてPLCsと伝達し合う広範囲の、分散およびモジュラー プロセス入力/出力システムです。TB840 ModuleBusの変復調装置は光学ModuleBusへ繊維光学インターフェイスです。TB840Aは各モジュールがModuleBus異なった光学ラインに接続されるが使用されましたり、同じ電気ModuleBusに接続されます重複構成で。
ModuleBusの変復調装置は論理的に同じバスであるModulebus電気および光学インターフェイスを備えています。最大12の入力/出力モジュールは電気ModuleBusに接続し、7つまでの集りは繊維光学ModuleBusに接続することができます。繊維光学インターフェイスは入力/出力の集りのローカル配分のために12以上の入力/出力モジュールが入力/出力の場所に要求されるところで意図され。
概説
| 議定書 | ABBのModulebus |
| 記事数 | 3BSE037760R1 |
| マスターか奴隷 | 奴隷 |
| ライン重複 | はい |
| モジュールの重複 | はい |
| ホット スワップ | はい |
| HIのコントローラーとともに使用される | はい |
詳しいデータ
24のVの消費のtyp。120 mA
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
環境および証明
| 作動する温度 | 0から+55 °C |
| 温度、貯蔵 | -25から+70 °C |
| 汚染程度 | 程度2、IEC 60664-1 |
| 腐食防止 | ISA-S71.04:G3 |
| 相対湿度 | 5から95%凝縮無し |
| 保護クラス | EN60529、IEC 529に従うIP20 |
| CEマーク | はい |
| 電気安全 | IEC 61131-2、UL 508 |
| 危険な位置 | C1 Div 2のcULus、C1地帯2のcULus、ATEXの地帯2 |
| 海洋の証明書 | ABS、BV、DNV-GL、LR、RS、CCS |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
- 光学ModuleBusへの2つの繊維光学の港
- 入力/出力モジュールへのModuleBus （電気）
- 入力/出力ModuleBusおよび電源の監督機能
- 入力/出力モジュールへの隔離された電源
- TU840、余分なTB840/TB840A、二重ModuleBusのためのMTU
- TU841、余分なTB840/TB840A、単一のModuleBusのためのMTU
- 溶ける入力パワー
次元
| 高さ | 119のmm （4.69 inに。） |
| 幅 | 54のmm （2.13 inに。） |
| 深さ | 96のmm （3.78 inに。） |
| 重量（を含む基盤） | 0.2 kg （0.44 lbs） |
