| 製品名: | 入力/出力モジュール | モデルいいえ。: | BC810K02 |
|---|---|---|---|
| 記事数: | 3BSE031155R1 | 重複: | はい |
| 高品質: | はい | 性能: | 支えられるホット スワップ |
| パワー消費量+24 Vのタイプ/最高: | 50 mA典型的（70 mA最高） | 電力損失のタイプ。: | 1.2典型的なW |
| ハイライト: | イーサネットI oモジュール,plc I oモジュール |
||

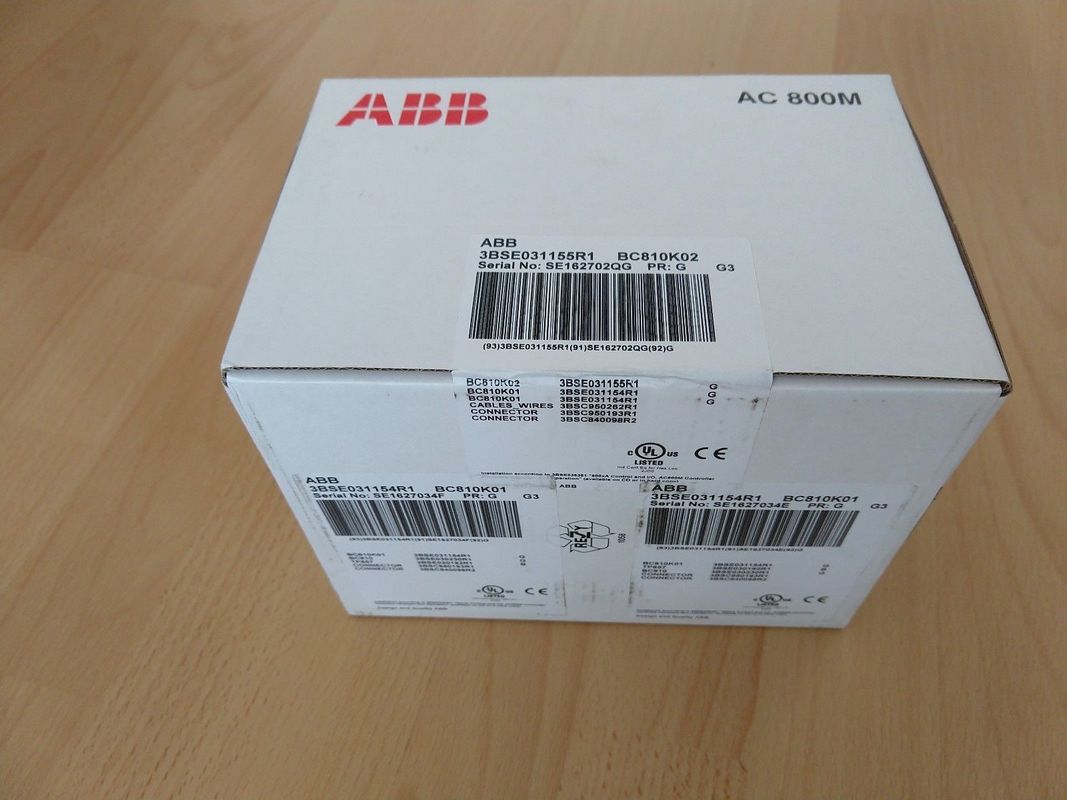

箱で新しいABB AC800MのコントローラーBC810K02モジュール3BSE031155R1入力/出力モジュール
BC810K02の記述
BC810単位は2つの基本的な部から成っている:ベースプレート（TP857）および電源/ロジックボード。ベースプレートはCEXバスおよび外部力へのコネクターが存在するところにである。それはハウジングの金属部分を通した喧騒柵に基づいている。板はまた外部力の投票のダイオードおよびヒューズを運ぶ。電源およびロジックボードはCEXバス相互連結のための+3.3ボルトのコンバーター、論理、運転者および相互連結ケーブルのためのコネクターを含んでいる。
BC810はPM861A、PM862、PM864A、PM865、PM866、PM866AおよびPM867と使用することができる。
2連結されたBC810および第一次/バックアップCPUの組の十分に冗長システムでは、CEXの交通を妨げないでCPUのベースプレートのBC810サポート オンライン取り替え。BC810が取り替えられなければならなければ接続されたCEXの区分へのすべての交通は停止する。
CEXバスは通信用インタフェースの単位が付いている機内COMポートを伸ばすために使用される。CEXバスの余分な通信用インタフェースを使用することもまた可能である。CEXバス相互連結の単位BC810が別の区分にそれを分けることによってCEXバスの供給を高めるのに使用されている。これは余分な通信用インタフェースが付いているシステムの供給を改善する。
概説
| 記事数 | 3BSE031155R1 （BC810K02） |
| 重複 | はい |
| 高品質 | はい |
| 性能 | 支えられるホット スワップ |
詳しいデータ
| 電源 | 入力はわずかな19.2 V DCと30ボルトDC間のL+およびL- 24 V変化を示した。 |
| パワー消費量+24 Vのタイプ/最高 | 50 mA典型的（70 mA最高） |
| 電力損失のタイプ。 | 1.2典型的なW |
コミュニケーション
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 （PM865のために） | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 （PM867のために） | PM891K01 | PM891K02 |
環境および証明
| 温度、操作 | +55 °Cへの+5 （+41から+131 °F） |
| 温度、貯蔵 | -40から+70 °C （- 40から+158 °F） |
| 相対湿度 | 5から95%、不凝縮 |
| 保護クラス | EN60529、IEC 529に従うIP20 |
| CEマーク | はい |
| 電気安全 | UL508 |
| 危険な位置 | cULusのクラス1の地帯2、AEx nA IIC T4、ExnA IIC T4Gc X |
| 海洋の証明書 | ABS、BV、DNV-GL、LR、RS、CCS |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
•余分な通信用インタフェースの単位を支える。
•CPUのオンライン取り替えを支える。
•外部電源。
•サポートはホット スワップする
次元
| 高さ | 185のmm （7.3 inに。） |
| 幅 | 59のmm （2.9 inに。） |
| 深さ | 127.5 （5.0 inに。） |
| 重量 | 1.5 kg （3.31 lbs） （BC810K02パッケージ） |
