詳細情報 |
|||
| ブランド: | パナソニック | モデル: | MHMF012L1U2M |
|---|---|---|---|
| 起源の場所: | 日本 | タイプ: | ACサーボモーター |
| 電圧 - 定格: | 200vac | RPM: | 3000 rpm |
| ハイライト: | ac サーボ モーター,電気サーボ モーター |
||
製品の説明

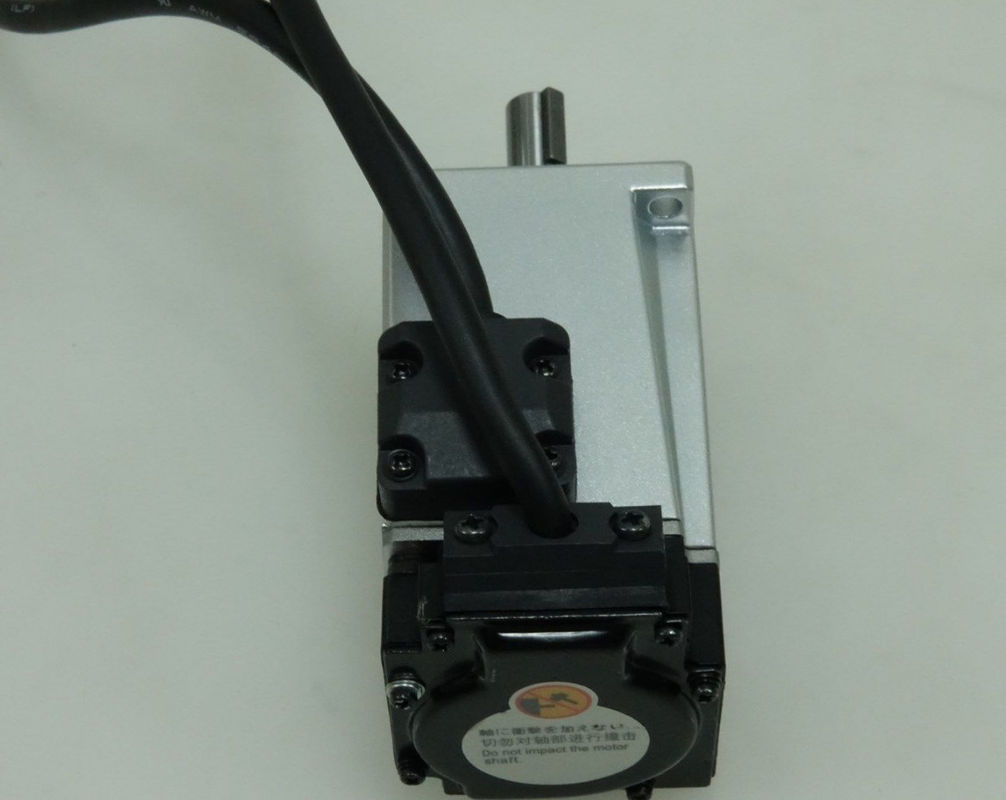

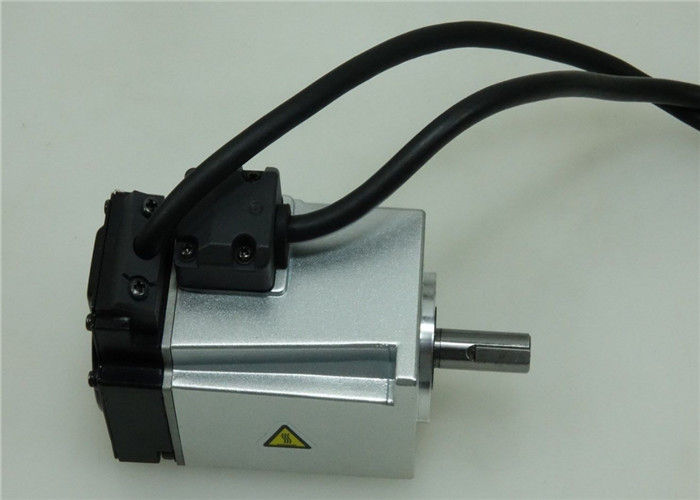

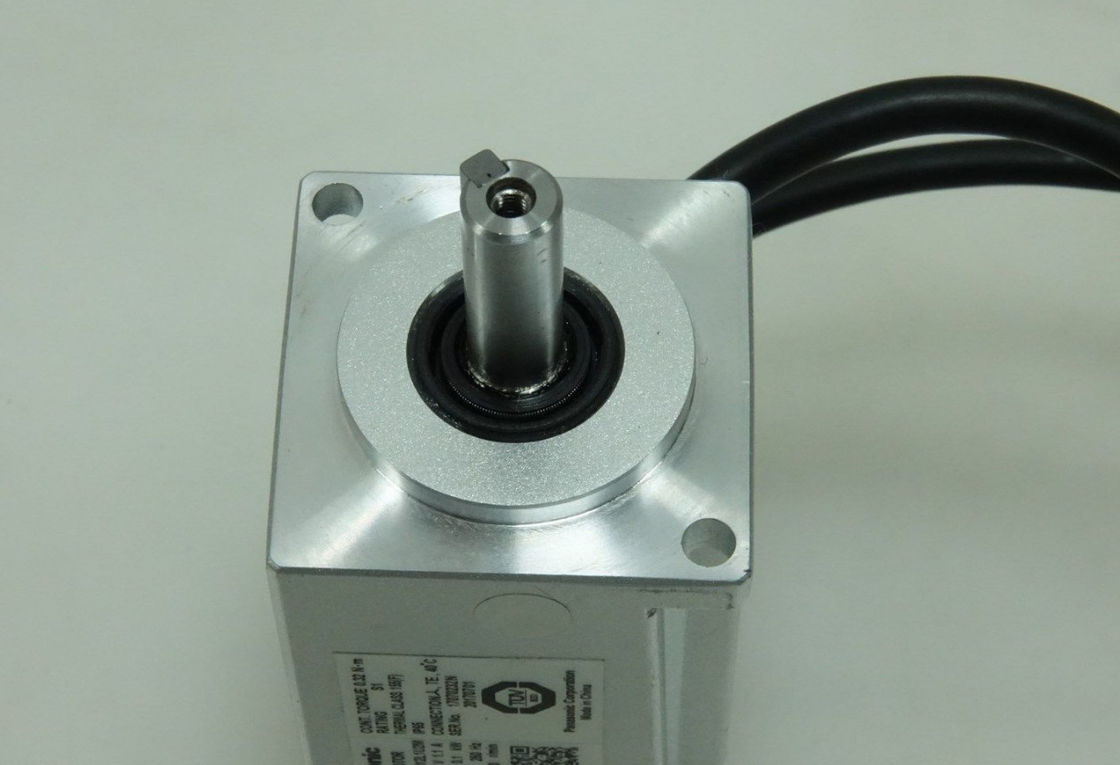

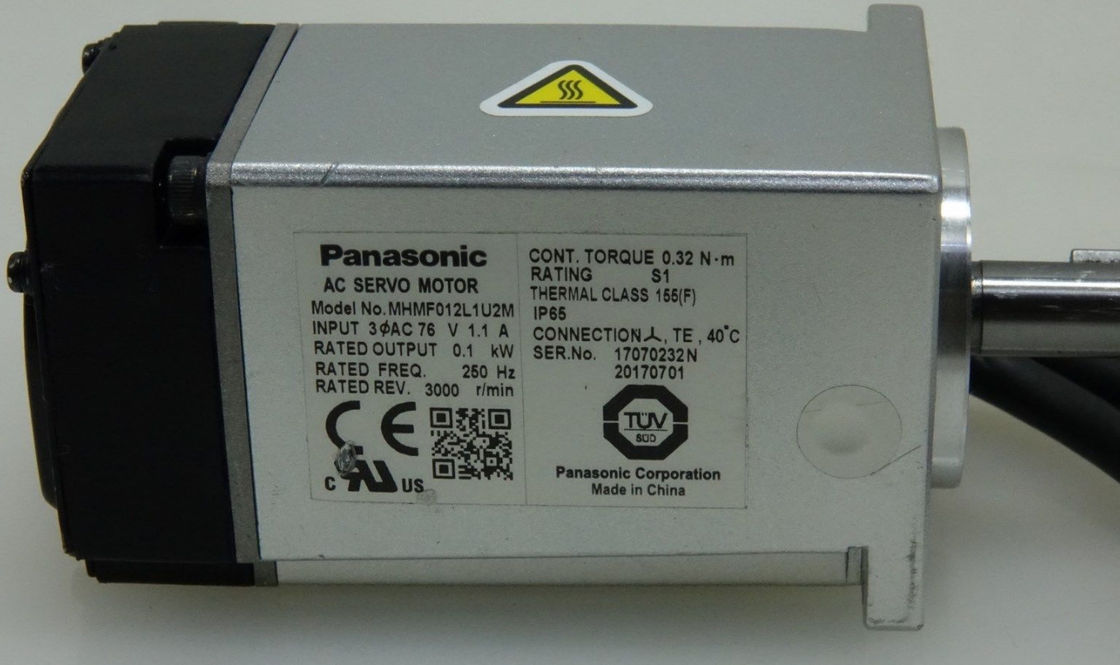

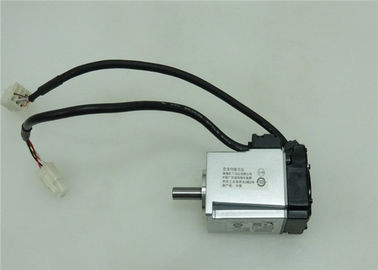

パナソニック AC SERVOモーター 0.1kW 250Hz 3000r/min MHMF012L1U2M
3段階の増幅
通常の加速スイッチに加えて3段階の加速スイッチが利用可能である.このスイッチは,停止と走行の両方で適切な加速調整を選択します.普通の走行のために3つの異なる調整の選択をします.適切な増強調節により,振動が低く,アプリケーションの位置付け時間が速くなります.
通常の加速スイッチに加えて3段階の加速スイッチが利用可能である.このスイッチは,停止と走行の両方で適切な加速調整を選択します.普通の走行のために3つの異なる調整の選択をします.適切な増強調節により,振動が低く,アプリケーションの位置付け時間が速くなります.
慣性比の変換
インターフェースの慣性比変換入力 (J-SEL) によって調整することができます.それは不均衡の速度と位置の獲得回転組み合わせを調整することができますシステムに反応が速くなります
仕様:
商品の仕様
部分番号 MHMF012L1U2M
詳細 高慣性 鉛線タイプ
家族名 MINAS A6
シリーズ MHMFシリーズ
タイプ 高慣性
特別注文製品 特別注文製品
特別注文製品への注意 自動車や自動車を含む機器を日本や日本経由の他の地域へ配布しないようにしてください.
IP65 格納
外出軸とリードワイヤの末端の回転部分を除く.
環境条件 詳細については,使用説明書を参照してください.
フランジの平方寸法 40mm
フレンズの平方寸法 (単位:mm) 40
モーターのリードアウト配置 リードワイヤ

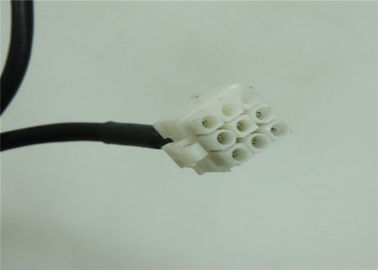

モーター・エンコーダー・コネクタ 鉛線
電源容量 (kVA) 05
圧力の仕様 200V
定位出力 100 W
定数電流 (A (rms)) 1.1
ブレーキを押さえない
質量 (kg) 042
オイルシール
シャフト キーウェイ 中央タップ
定数トルク (N ⋅ m) 032
連続スタンドトルク (N ⋅ m) 033
瞬間の最大ピークトルク (N ⋅ m) 1.11
最大電流 (A (o-p)) 5.5
復元式ブレーキ周波数 (時間/分) 選択なし:制限なし
オプション:制限なし
オプション (外部再生抵抗) 部品番号 DV0P4281
復元式ブレーキ周波数について [エンジン仕様の説明] の詳細を参照してください.注: 1, 2.
ノーマル回転速度 (r/min) 3000
最大回転速度 (r/min) 6500
ローターの慣性瞬間 (x10-4 kg ⋅ m2) 0071
負荷とローターの慣性比の推奨モメント 30倍以下
負荷とローターの慣性比の推奨モメントについては, [モーター仕様の説明] の詳細を参照してください.注: 3.
ロータリーエンコーダー:仕様 23-ビット 絶対/増量システム
注記 回転型エンコーダーをインクリメントシステムとして使用する際 (複数ターンデータを使用しない場合) は,絶対エンコーダー用の電池を接続しないでください.
ロータリーエンコーダー: 決議8388608
許容される負荷
商品の仕様
組み立て中の放射負荷 P方向 (N) 147
組み立て中に:推力負荷A方向 (N) 88
組み立て中に:推力負荷B方向 (N) 1176
動作中に: P方向 (N) の半径負荷 68.6
動作中に:推力負荷A,B方向 (N) 58.8
詳細については [モーター仕様の説明] "出力シャフトでの許容される負荷"を参照してください.
類似した製品
200W
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
入力/出力信号の割り当て
パラメータを使用して,普遍的な 10 つの入力と 6 つの出力を任意に割り当てることができます. (入力は A 連絡先または B 連絡先として選択できます).パナターム設定ソフトウェアは,よりシンプルな設定のための独占的なスクリーンを提供します.
トークリミッター切換
単純化された圧力,緊張制御,センサーなしのホーミングなどのアプリケーションに使用できます.
