HC-KFS43G1 400W 129V 三菱電機 ACサーボモータ 三相

HC-KFS43G1 400W 129V 三菱電機 ACサーボモータ 三相

製品詳細:
起源の場所: 日本
ブランド名: Mitsubishi
証明: CE
モデル番号: HC-KFS43G1
詳細情報
起源の場所:
日本
ブランド名:
Mitsubishi
証明:
CE
モデル番号:
HC-KFS43G1
カテゴリ:
インドゥティラルサーボモーター
モデル:
HC-KFS43G1
ブランド:
三菱
出力:
5kw
重さ:
17kg
入力電圧:
240V
RPM:
3000 rpm
州の流れ:
5mA最低
治る:
23.8A
動作温度:
0-40°C
ハイライト:

High Light

ハイライト:

ewing機械サーボ モーター

,

電気サーボ モーター

Trading Information
最小注文数量:
1
価格:
Contact us
パッケージの詳細:
新しいオリジナル箱
受渡し時間:
在庫あり
支払条件:
T/T/paypal
供給の能力:
50
製品の説明

 三菱電機 ACサーボモータ HC-KFS43G1 三相



HC-KFS43G1 説明

三菱電機 HC-KFS43G1 は、MELDAS MDS シリーズ向けに設計された、コンパクトで軽量な中容量 AC サーボモータで、さまざまな三菱電機サーボアンプと互換性があります。精密な速度と位置制御を必要とする汎用自動化アプリケーション向けに、信頼性の高い性能を発揮するように設計されています。このモータは、「HC-KFS」シリーズの一部であり、コスト効率と機能性のバランスが取れていることで知られており、半導体製造装置、小型ロボット、マテリアルハンドリングシステムなど、幅広い産業機械に適しています。

HC-KFS43G1 特徴

  1. 1.
    ​コンパクトで軽量な設計:​​ 小型フレームサイズと軽量化により、省スペースの機械への容易な組み込みが可能になり、可動部品への負荷を軽減します。
  2. 2.
    ​中容量出力:​​ 400W のバランスの取れた出力を提供し、さまざまな汎用自動化タスクに十分なトルクを提供します。
  3. 3.
    ​高分解能エンコーダ:​​ 高分解能インクリメンタルエンコーダ(通常 20 ビット、100 万パルス/回転以上)を搭載し、精密なモータ制御と正確な位置決めを保証します。
  4. 4.
    ​高い応答性:​​ 優れた加速/減速性能により、コマンド変更への迅速な応答が可能になり、短ストローク、高サイクル動作の効率が向上します。
  5. 5.
    ​よりスムーズな動作:​​ 高度な電磁設計により、トルクリップルが最小限に抑えられ、低速でも安定したスムーズな回転を実現します。
  6. 6.
    ​高い信頼性:​​ 高品質の材料で構築され、信頼性の高いブレーキ(G1 モデルの場合)と耐油構造を備えており、要求の厳しい産業環境での長期的な安定した動作を保証します。

HC-KFS43G1 材料と用途

  • ​材料:​​ モータハウジングは、効果的な放熱のために通常アルミニウム合金で作られています。シャフトは精密機械加工された鋼です。内部コンポーネントには、高品質の永久磁石とクラス B または F の絶縁システムが含まれます。
  • ​主な用途:​​ このサーボモータは、さまざまな産業自動化分野で広く使用されています:
    • ​半導体製造装置:​​ ワイヤボンダー、ダイアタッチシステム。
    • ​電子部品挿入機:​​ PCB 部品配置機。
    • ​小型ロボット:​​ 関節アームおよび SCARA ロボットのアクチュエータ。
    • ​自動化機械:​​ 包装設備、ラベリングマシン、小型コンベア駆動。
    • ​試験および検査装置:​​ 精密位置決めステージ。

HC-KFS43G1 重要なパラメータ

三菱電機 HC-KFS43G1 サーボモータの主な仕様を以下の表にまとめます。
パラメータ
仕様
​モデル​
HC-KFS43G1
​定格出力​
400 W
​定格トルク​
1.3 N·m
​瞬間最大トルク​
3.8 N·m
​定格回転速度​
3000 min⁻¹ (rpm)
​最大回転速度​
4500 min⁻¹ (rpm)
​ロータ慣性 (J)​
0.9 × 10⁻⁴ kg·m²
​推奨負荷慣性比​
ロータ慣性の 30 倍以下
​ブレーキ​
利用可能 (電磁)
​エンコーダ​
インクリメンタル (高分解能、例: 20 ビット)
​フレームサイズ​
60 mm
​シャフト​
キー溝付きストレートシャフト
​保護等級​
IP65 (防塵および噴流に対する保護)
​絶縁クラス​
クラス B (130 °C)
​重量​
約 1.7 kg

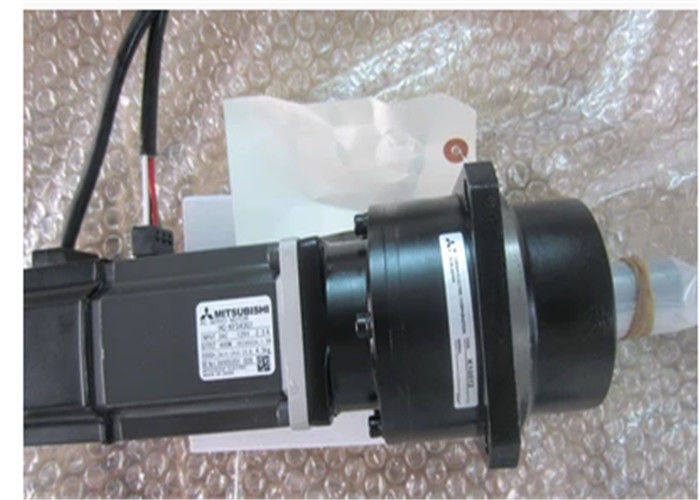

HC-KFS43G1 400W 129V 三菱電機 ACサーボモータ 三相 0

HC-KFS43G1 400W 129V 三菱電機 ACサーボモータ 三相 1

HC-KFS43G1 400W 129V 三菱電機 ACサーボモータ 三相 2
