| 起源の場所: | 中国 |
| ブランド名: | OMRON |
| モデル番号: | R7D-BP01L |

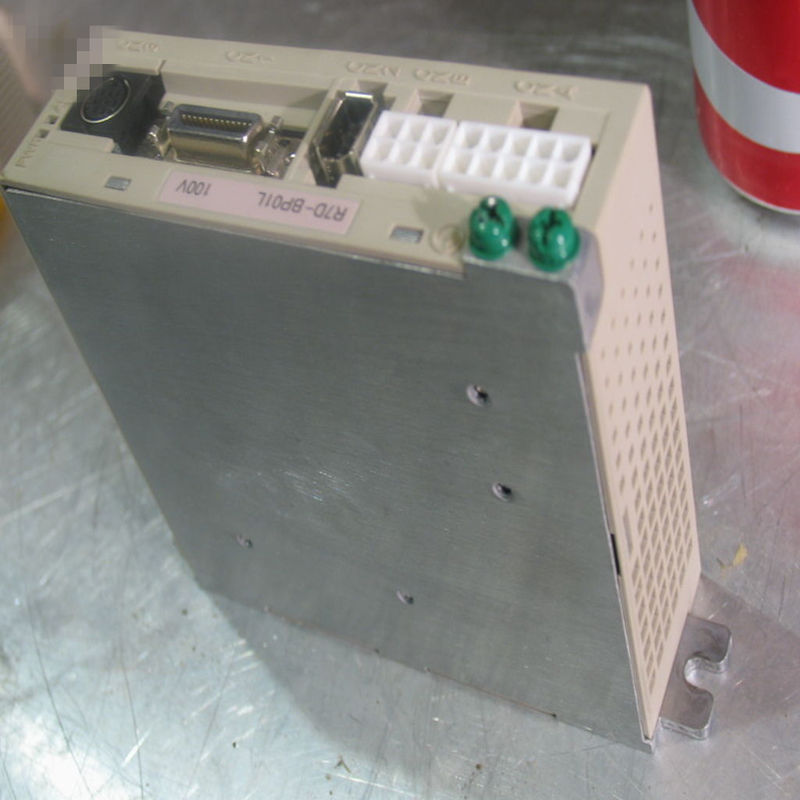

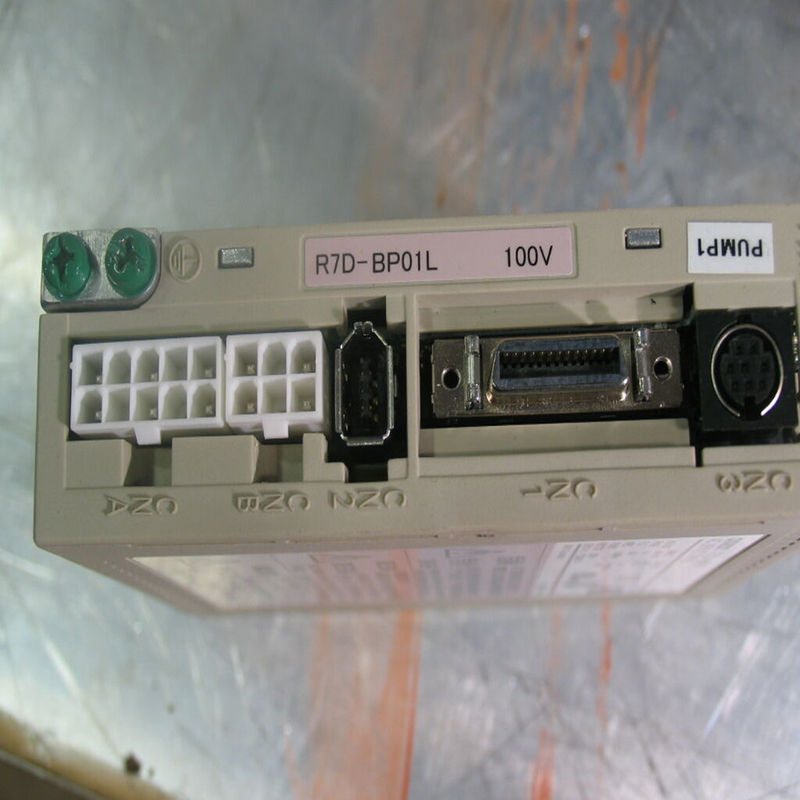

R7D-BP01L オムロン ACサーボドライバ パルス列入力 単相AC100V 100W
| アイテム | 仕様 | ||
|---|---|---|---|
| 使用周囲温度 使用周囲湿度 |
0 ～ 55 °C、最大 90% （結露なきこと） | ||
| 保管周囲温度 保管周囲湿度 |
-20 ～ 65 °C、最大 90% （結露なきこと） | ||
| 保管および使用雰囲気 | 腐食性ガス、塵埃、鉄粉のないこと、湿気や湿気のないこと。 切削油 |
||
| 耐振動性 | 10～60Hz加速度：5.9m/s2(0.6G)最大 | ||
| 耐衝撃性 | 加速度19.6m/s2最大。 X、Y、Z方向各3回。 | ||
| 絶縁抵抗 | 電源/電源ライン端子とフレームグランド間：0.5MΩ。 分。 (DC500V時) |
||
| 絶縁耐力 | 電源/電源ライン端子とフレームグランド間：1,500 VAC 50/60 Hz で 1 分間 各制御信号とフレームグランド間：AC500V 1分間 |
||
| 高度 | 標高1,000m以下(最小860馬力) | ||
| 保護の程度 | 盤内に内蔵（IP10）。 | ||
| 国際的 標準 |
EC 指令 |
EMC指令 | EN 55011 クラス A グループ 1 EN 61000-6-2 |
| 低電圧 指令 |
EN 50178 | ||
| UL規格 | UL 508C | ||
| cUL規格 | cUL C22.2 No.14 | ||
| 韓国のラジオ規制 (KC) |
認定済み | ||
| アイテム | サーボドライブ型式 | ||
|---|---|---|---|
| R7D-BPA5L | R7D-BP01L | R7D-BP02L | |
| 連続出力電流 (rms) | 1.0A | 1.6A | 2.5A |
| 瞬間最大出力電流(rms) | 3.3A | 5.1A | 7.5A |
| 電源容量 | 0.16KVA | 0.25KVA | 0.42KVA |
| 入力電源電圧（主回路） | 単相AC100～115V(85～127V)、50/60Hz | ||
| 入力電源電流（rms）（主回路） | 1.4A | 2.2A | 3.7A |
| 発熱（主回路） | 12W | 16W | 22W |
| 制御方法 | オールデジタルサーボ | ||
| インバータ方式 | IGBT駆動PWM方式 | ||
| PWM周波数 | 12kHz | 6kHz | |
| 最大応答周波数（指令パルス） | ラインドライブ：500kpps、オープンコレクタ：200kpps | ||
| 重さ | 0.35kg | 0.42kg | |
| 適用モータ容量 | 50W | 100W | 200W |
類似モデル製品
| 仕様 | モデル | |
|---|---|---|
| 単相AC100V | 50W | R7D-BPA5L |
| 100W | R7D-BP01L | |
| 200W | R7D-BP02L | |
| 単相/三相AC200V | 50W | R7D-BP01H |
| 100W | ||
| 400W | R7D-BP04H | |
| 単相AC200V | 200W | R7D-BP02HH |
| 三相AC200V | 200W | R7D-BP02H |
