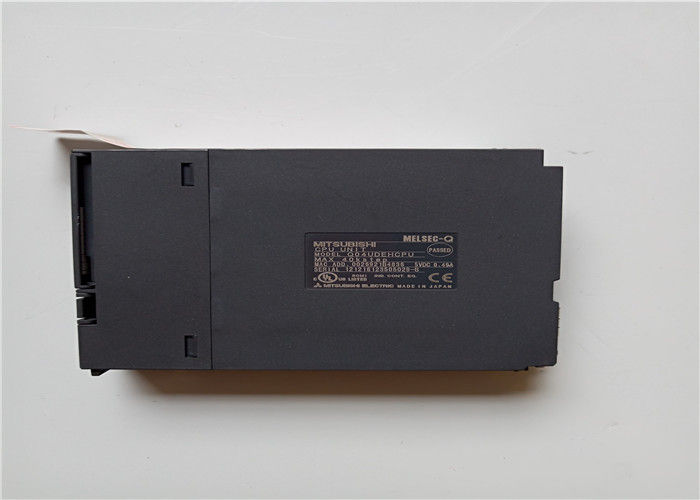

三?? Q04UDEHCPU 8192点 40kステップ リデンドント電源モジュール
Q04UDEHCPU 記述
についてQ04UDEHCPUMitsubishi ElectricのMELSEC-Qシリーズから製造された高性能ユニバーサルイーサネット統合CPUモジュールで,中級産業自動化制御システム向けに設計されている.超高速なシーケンス処理が可能 (9基本LD命令ごとに,5 ns),最大4096 I/O ポイントそして8192 装置のポイント, 40K ステッププログラムメモリ容量 (160 KB). 内蔵 10/100 Mbps イーサネット,USB,メモリーカードインターフェースは,シームレスなプログラミング,モニタリング,データログ,高速マルチCPU通信Qシリーズのモジュール式バックプレーンマウントに最適化され,マルチCPU並列制御,高精度モーション同期,および産業ネットワーク接続 (Ethernet/IP,MCプロトコル,FTP) をサポートします.,分散制御,工場自動化,高速機械制御の適用に最適です
Q04UDEHCPU主要 な 特徴
- 超高速な処理速度: 基本配列命令 (LD X0) の実行9.5 ns超高速で高精度な制御に 優れた応答を可能にします
- 大量のI/Oとメモリ容量: 最大サポート4096 I/O ポイント, 8192 デバイスポイント,40K ステッププログラムメモリ (160 KB),メモリーカード (RAM/ROM/Flash) で拡張可能.
- 内蔵EthernetとUSB: ネットワークプログラミング,MCプロトコル,イーサネット/IP,FTP,リモートモニタリングのための統合された10/100BASE-Tイーサネットポート;直接PC接続と高速プログラム転送のためのUSBポート.
- マルチCPU高速通信: Qシリーズバックプレーンの最大4CPUをサポートし,0.88msサイクルの高速データ転送により,並行動作/シーケンス制御とシステム拡張性を可能にします.
- 高精度の断断制御: 固定サイクル中断まで100 μs高速パルスキャプチャ,ポジショニング,リアルタイムプロセス制御をサポートします
- 堅牢な産業接続性: CC-Link,CC-Link IE,Modbus TCP,その他のフィールドバスに対応し,インテリジェント機能モジュール (ポジショニング,カウンター,アナログI/O) をサポートする.
- 内蔵リアルタイムクロック (RTC): バッテリー付きで,正確なタイムスタンプ,データログ,外部モジュールなしでスケジューリング.
- 幅広い環境と安全性の遵守: 振動/衝撃耐性のある産業用設計. UL/cUL,CE (EMC/RoHS),KC,LR,DNV,ABSで認定され,世界中に展開する.
- 簡単 に プログラム し て 維持 する: Mitsubishi GX Works2/GX Works3ソフトウェアで動作.オンラインプログラム編集,モニタリング,故障診断をサポートする.
Q04UDEHCPU材料と応用
材料
- 住居 と 囲み: 高強度,耐火力強化工学用プラスチック (UL94 V-0),反静的,防塵,産業用制御キャビネットに適しています.
- サーキットボード: 工業用SMDコンポーネントを搭載した多層FR-4PCB,湿度/腐食防止のためのコンフォームコーティング
- バックプランのコネクタ: 信頼性の高いQシリーズバックプレーンバス接続と信号の完整性のための金色の高電流コンタクト.
- 内部構成要素:高速RISCプロセッサ,イーサネットコントローラ,USBトランシーバー,光隔離型I/Oバッファー,プログラム/データ保持のための非揮発性メモリ.
- 端末とインターフェース: 工業用エスネット (RJ45),USB (B型) と,厳しい環境保護のために塵カバー付きのメモリーカードスロット.
典型的な用途
- 工場自動化: 組み立てライン,輸送システム,包装機械,材料処理,自動生産ライン
- 機械 ツール:CNC機械,磨き機械,注射鋳造機械,高速定位システム
- モーション制御システム: 多軸のサーボ/モーター制御,ロボットアーム,精密位置付け装置
- プロセス制御: 水処理,食品加工,製薬製造,化学工場の監視
- 分散制御システム (DCS): リモート I/O,データ取得,SCADA統合,産業ネットワーク制御
- 特殊機械: 印刷,繊維,半導体処理,自動車組立機器
Q04UDEHCPU重要なパラメータ
| パラメータ |
仕様 |
| 部分番号 |
Q04UDEHCPU |
| 製品シリーズ |
MELSEC-Qシリーズユニバーサル高速イーサネットCPU |
| 制御方法 |
連続,運動,プロセス,マルチCPU並列制御 |
| 基本指示速度 (LD X0) |
9.5 ns |
| プログラムメモリ容量 |
40Kステップ (160 KB) |
| 最大 I/O ポイント |
4096 |
| 最大デバイスポイント |
8192 |
| マルチCPU サポート |
Q バックプレーンの最大4CPU;高速通信サイクル: 0.88 ms |
| 組み込みインターフェース |
1×10/100BASE-Tイーサネット,1×USB (B型),メモリーカードスロット (RAM/ROM/Flash) |
| 通信プロトコル |
MC プロトコル,イーサネット/IP,FTP,ソケット通信 (最大 16 つ接続) |
| 固定サイクルの中断 |
ミニ 100 μs |
| リアルタイムクロック (RTC) |
組み込み バッテリー付き (バックアップ時間:約10年) |
| 電源 |
5VDC (Qバックプレーンから),0.75A |
| 動作温度 |
0°Cから+55°C |
| 貯蔵温度 |
-20°Cから+65°C |
| 湿度 |
5~95% RH (凝縮しない) |
| 振動抵抗 |
5°8.4 Hz: 3.5 mm の振幅; 8.4°150 Hz: 9.8 m/s2 |
| 衝撃耐性 |
147 m/s2 (15 G),X/Y/Z軸では3回 |
| 寸法 (W×H×D) |
27.4 × 98 × 100 mm |
| 体重 |
約0.18kg |
| 認証 |
UL/cUL,CE (EMC/RoHS),KC,LR,DNV,ABS,RINA,BV |
| ステータス |
レガシーモデル (2026年10月発売予定) 置き換え:Q04UDVCPU |
