詳細情報 |
|||
| ブランド: | 三菱 | modenl番号: | QD74MH8 |
|---|---|---|---|
| 原産国: | 日本 | プログラム容量: | 8つのkのステップ |
| 基本動作の処理速度（LDの指示）: | 0.12のμs | 入力: | 100から240ボルトAC |
| 出力: | 5ボルトDC/3 A | タイプ: | 余分な電源モジュール |
| ハイライト: | アナログ インターフェース モジュール,ダイオードの重複モジュール |
||
製品の説明

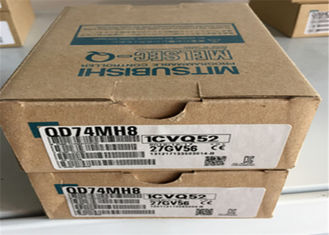

QD74MH8 三菱ユニバーサルモデル冗長電源モジュール
QD74MH8 説明
三菱 QD74MH8 は、三菱 Q シリーズ PLC に属する高速マルチアクス位置決めモジュールです。
産業機械や工場自動化用途での精密なモーションコントロール向けに設計されています。
このモジュールは、高速シリアル通信システム SSCNETⅢ を介してサーボアンプを制御し、配線複雑さを軽減しながら同期マルチアクス制御を可能にします。
.
QD74MH8 特徴
- •
高速マルチアクス制御: 最大 8 軸を同時に制御可能
. - •
SSCNETⅢ インターフェース: 三菱の高速シリアル通信ネットワークを利用し、信頼性の高いデータ伝送、ステーション間の長距離（最大 50m）、従来のパルス列方式と比較して大幅な配線削減を実現しています。
. - •
高度な制御方法: ポイントツーポイント（PTP）制御やパス制御など、さまざまな制御モードをサポートしています。
. - •
システムセットアップの簡素化: リミットスイッチ信号をサーボアンプに直接接続する機能などにより、配線ニーズをさらに削減します。
ホームポジションを確立するための絶対位置システムをサポートしています。. - •
設定と監視: 「GX Configurator-QP」などのソフトウェアツールを使用して、簡単に設定、監視、デバッグできます。
.
製品の材質と目的
QD74MH8 の製造に使用される主な材料は、さまざまなグレードのプラスチック、コネクタやハウジング用の金属、内部回路用のシリコンなど、産業用電子部品に典型的なものです。40 ピンコネクタは重要な物理インターフェースです。
.
その主な目的は、工作機械、ロボット、包装機械など、協調的な多軸運動を必要とする産業用自動化機器のサーボモーターに、高速で正確な位置決め制御を提供することです。
.
QD74MH8 重要なパラメータ
|
パラメータカテゴリ |
QD74MH8 の仕様 |
|---|---|
| 最大制御軸数 |
8 軸
|
| 計算サイクル |
0.88 ミリ秒
|
| サーボアンプとのインターフェース |
高速シリアル通信 (SSCNETⅢ)
|
| 位置決めデータ容量 |
1 軸あたり 32 データセット
|
| 制御ユニット |
パルス (PLS) のみ |
| 制御方法 |
PTP (ポイントツーポイント) 制御、パス制御
|
| 電子ギア (パルスユニット) |
分子: 1 ～ 32,768
|
| 占有 I/O ポイント |
32 ポイント (I/O 割り当て: インテリジェントファンクションユニット 32 ポイント)
|
| 内部消費電流 (5VDC) |
0.70 A
|
| コネクタ | 40 ピン |
| 属性 | 値 |
|---|---|
| 使用対象 | MELSEC Q シリーズ |
| I/O 数 | 2048 |
| メーカーシリーズ | MELSEC Q |
| 入力タイプ | アナログ、デジタル |
| 電圧カテゴリ | 5 V dc |
| 出力タイプ | アナログ、デジタル |
| 通信ポートタイプ | RS232C |
| プログラム容量 | 32 kB |
| プログラミングインターフェース | コンピュータ、オペレーティングパネル |
| 長さ | 89.3mm |
| 最大入出力 | 8192 |
| 通信ポート数 | 1 |
| 幅 | 27.4mm |
| 最高動作温度 | +55°C |
| 寸法 | 89.3 x 27.4 x 98 mm |
| 奥行き | 98mm |
| バッテリーバックアップ | はい |
| 最低動作温度 | 0°C |
| 取り付けタイプ | DIN レール |
| メモリ | 94 kB |
